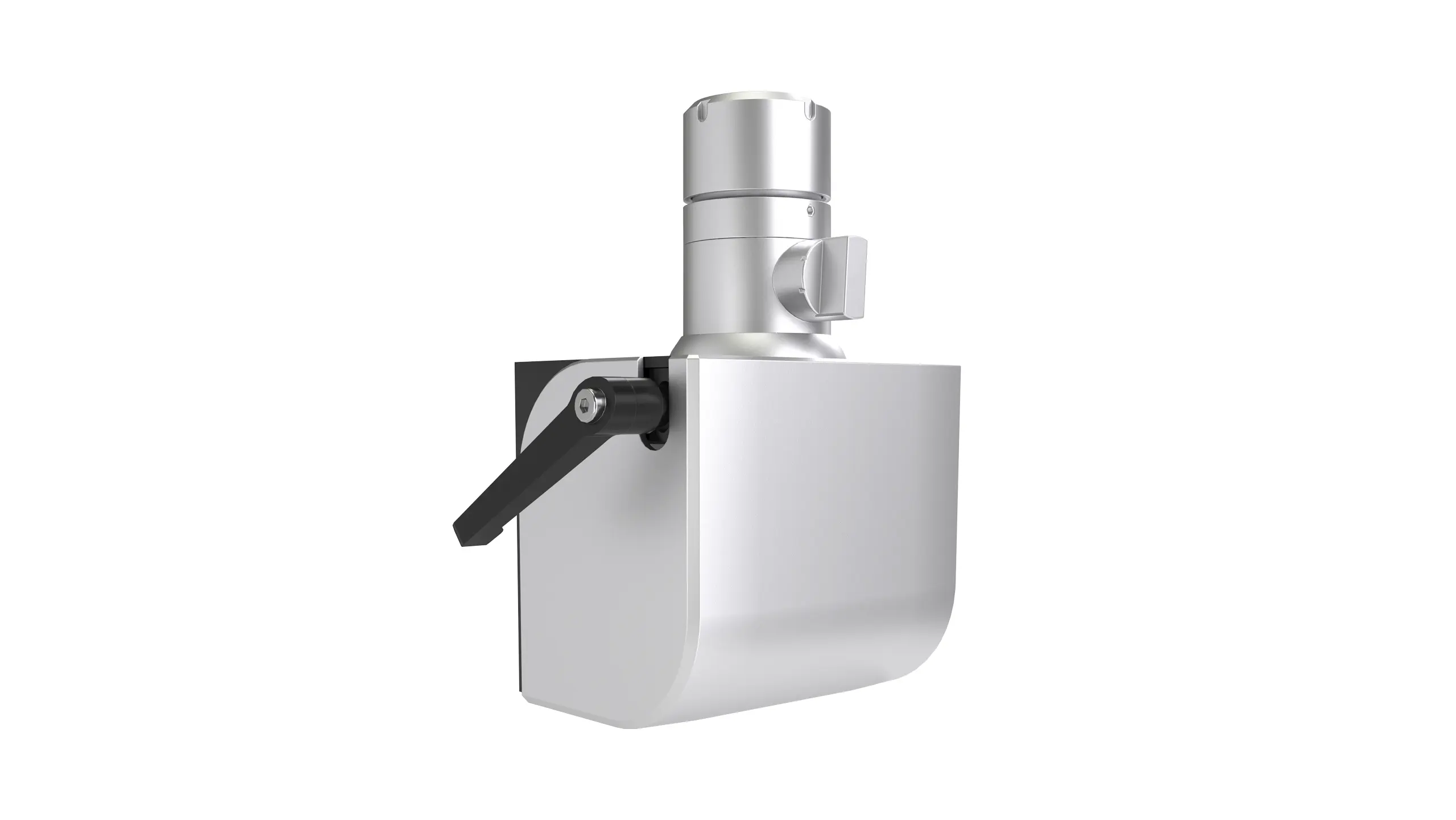

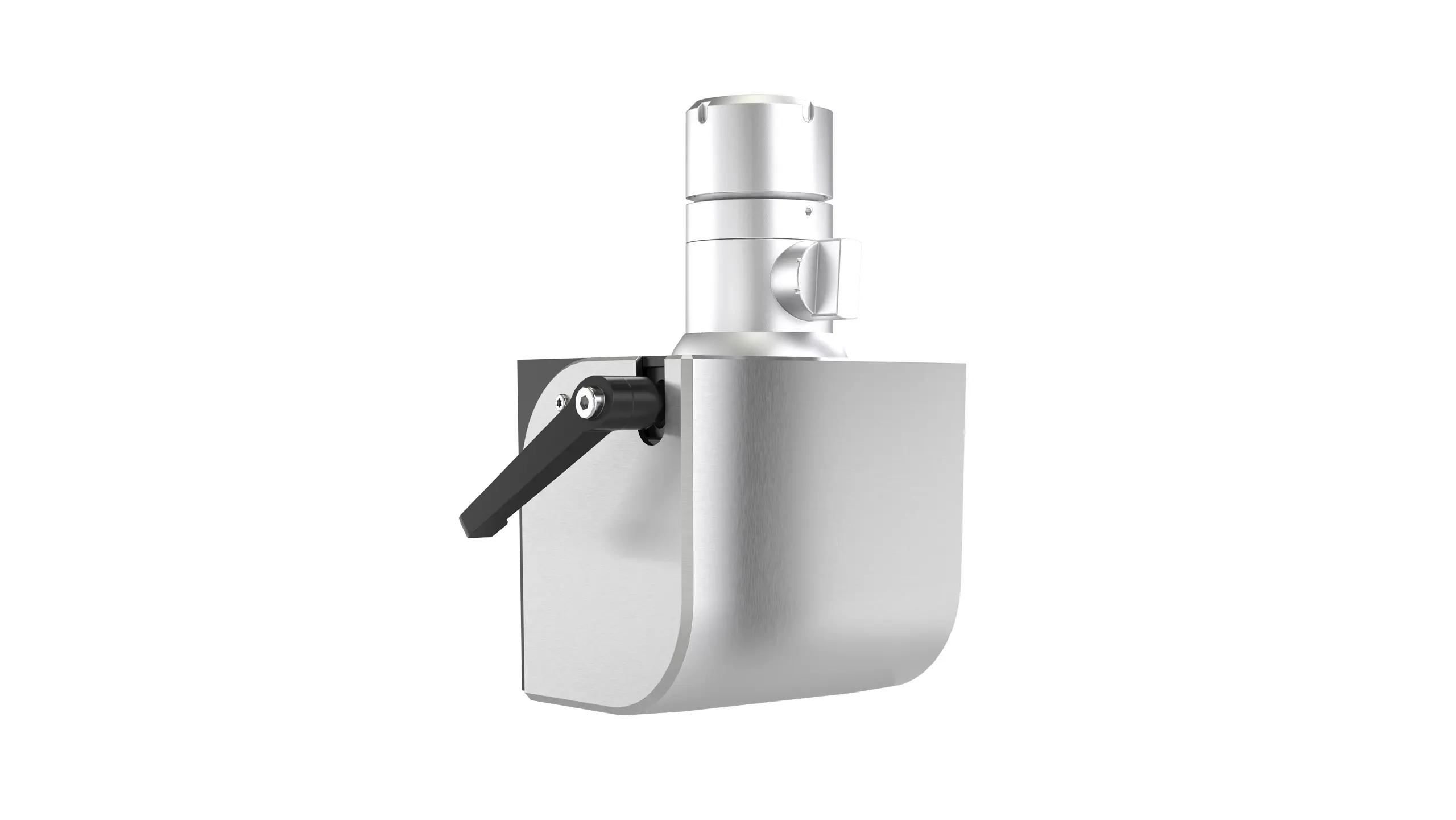

Адаптеры монтажного рычага C9900-M761, C9900-M763 и C9900-M765 обеспечивают установку на монтажный рычаг снизу или сверху в системе монтажного рычага 48 mm. Адаптер можно поворачивать и наклонять обычным образом. Преимущество интегрированных решений заключается в том, что решение о выполнении установки сверху или...
| Материал | aluminum/ABS | aluminum/ABS | aluminum/stainless steel cover 1.4301 |
|---|---|
| Монтаж | M6 threaded holes in distance of 100 x 100 mm and 70 x 130 mm |
| Подключение монтажного рычага | from top or bottom |
| Макс. угол поворота | ±170° |
| Макс. угол наклона | ±12° | ±20° | ±12° |
| Полезная нагрузка | 25.0 kg | 15.0 kg | 25.0 kg |
| Момент затяжки (винт M6) | 6 Nm |
| Момент затяжки (резьбовой штифт) | 3 Nm |
| Момент затяжки (накидная гайка) | 20 Nm |
| Глубина погружения трубки 48 мм | 50.2 mm |
| Допуск трубки 48 мм | -0.1...+0.8 mm |
| Размеры (Ш x В x Г) | 206.2 mm x 255 mm x 126 mm | 156.4 mm x 255 mm x 126 mm | 206.2 mm x 255 mm x 126 mm |
| Масса | 3.0 kg | 2.5 kg | 3.5 kg |
| Степень защиты | IP40 |
| AccessoriesC9900-Z263 | hook spanner size 58-62, for tightening the cap nut of a CP32xx or CP37xx Panel PC and the C9900-M7xx mounting arm adapter |
