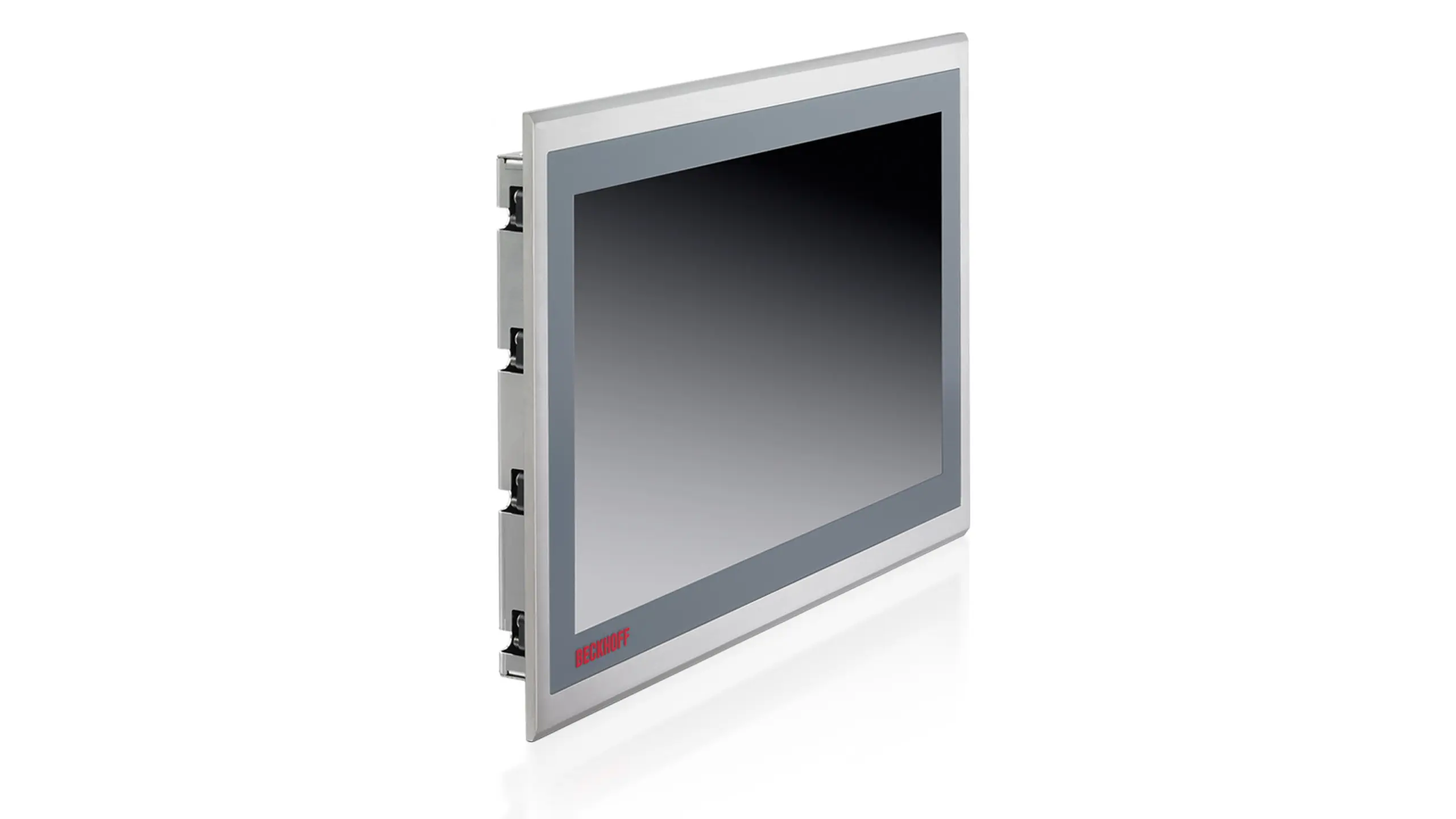

CP2907-0000 | Beckhoff | Встраиваемая панель управления с multi-touch и интерфейсом DVI/USB Extended
Современная технология панелей управления не ограничивается выбором сенсорной технологии, которая служит основой управления машиной или установкой. Передача изображения и сенсорных сигналов в сочетании с электропитанием или другими цифровыми сигналами должна работать безупречно и непрерывно как с механической, так и с...
Технические характеристики / CP29xx-0010 / Options
Корпус
aluminum housing with glass front | stainless steel housing with glass front at 7", 12.1", 15", 15.6", 18.5" and 21.5" display
Размер/разрешение дисплея
7" 800 x 480, 12" 800 x 600, 12.1" 1280 x 800, 15" 1024 x 768, 15.6" 1366 x 768, 18.5" 1366 x 768, 19" 1280 x 1024, 21.5" 1920 x 1080 or 24" 1920 x 1080
Сенсорный экран
multi-finger touch screen
Степень защиты
front side IP65, rear side IP20
Технология подключения
DVI-E and USB-E enables to connect the Control Panel at a distance of up to 50 m to the PC. The DVI-E input is compatible to the standard DVI output of a PC. USB-E 2.0 transmits USB 2.0 with 480 Mbit/s.
Интерфейсы
RJ45 for USB-E 2.0, USB 3.0 input for the direct connection to the standard USB output of a PCs at a distance up to 5 m, DVI input, 2 x USB 3.0 (at more than 3 m distance to the PC limited to USB 2.0) | 1 x USB in the front
Рабочая температура
0…55°C
Монтаж

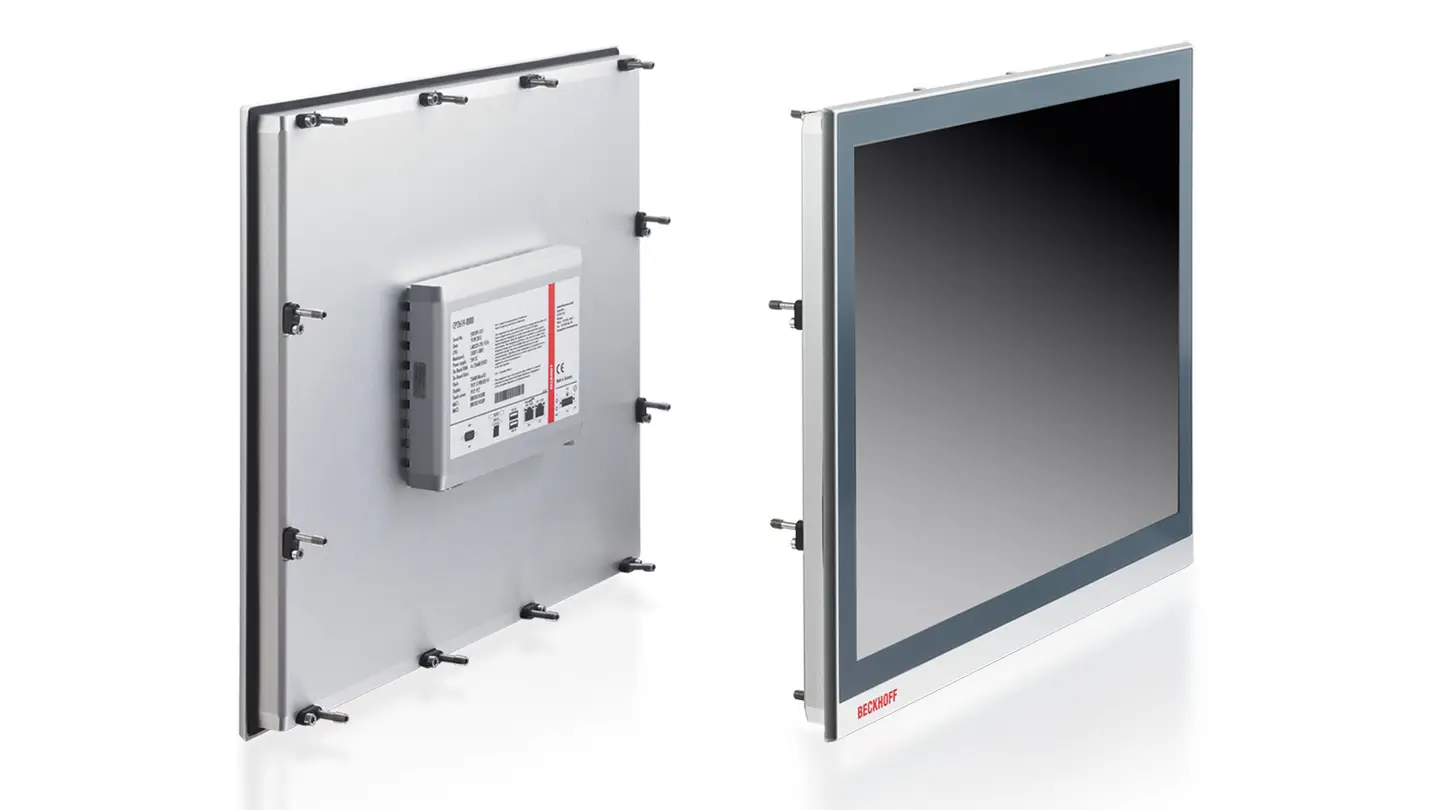

pull-out clamping levers for fast installation without loose parts
Питание
24 V DC
Описание
Современная технология панелей управления не ограничивается выбором сенсорной технологии, которая служит основой управления машиной или установкой. Передача изображения и сенсорных сигналов в сочетании с электропитанием или другими цифровыми сигналами должна работать безупречно и непрерывно как с механической, так и с электрической точки зрения, в том числе на больших расстояниях в промышленной среде. Чтобы надежно обеспечить это, Beckhoff устанавливает электронику панелей, которую самостоятельно разрабатывает и производит на производственной площадке в Verl.
Как пионер автоматизации на базе ПК, Beckhoff предъявляет самые высокие требования к качеству своей продукции и ее современному дизайну. Для согласования этих двух требований Beckhoff с 1990-х годов использует массивный алюминий в качестве исходного материала для корпусов своих панелей управления. Алюминий обладает очень хорошими механическими, электрическими и тепловыми свойствами. Простота его обработки также позволяет изготавливать малые серии и выполнять адаптацию под требования заказчика. Анодирование формирует высококачественную и долговечную поверхность. Помимо алюминия, для некоторых отраслей в качестве базового материала также используется нержавеющая сталь.
В ходе общей цифровизации расширенные сценарии управления с multi-touch стали неотъемлемой частью промышленных применений. Операторы машин обоснованно ожидают от своих машин или систем такого же уровня удобства использования, к которому они привыкли при работе со смартфонами и планшетами. В конце 2012 года Beckhoff одной из первых компаний в области автоматизации довела передовые технологии multi-touch до уровня, пригодного для применения в тяжелых промышленных условиях, и внедрила их во встраиваемую серию панелей управления CP29xx и серию CP39xx со степенью защиты IP65. Благодаря панелям CP29xx для установки на передней панели шкафа управления заказчикам Beckhoff доступен широкий ассортимент различных вариантов оснащения:
Beckhoff использует исключительно специально изготавливаемые датчики multi-touch, чтобы соответствовать высоким требованиям к механической устойчивости, тяжелым промышленным условиям окружающей среды, точности управления и элегантному дизайну. Помимо современных широкоформатных вариантов, также долгосрочно доступны классические диагонали в формате 4:3. Это обеспечивает пользователю высокий уровень защиты инвестиций. Все необходимые платы контроллеров разрабатываются Beckhoff и производятся собственными силами. В результате получается очень надежная система в целом, обеспечивающая современный комфорт управления даже в тяжелых условиях эксплуатации машин.
Независимо от применения в качестве устройства отображения (HMI) или в качестве полноценного панельного ПК управления, Beckhoff опирается на собственную экспертизу, используя материнские платы собственной разработки и собственного производства. Благодаря этому пользователь получает гибкие, высокопроизводительные аппаратные платформы с гарантированной долгосрочной доступностью. Собственная разработка аппаратного обеспечения дополняется собственной разработкой BIOS, широкой экспертизой в области операционных систем Microsoft и ультракомпактной операционной системой Beckhoff TwinCAT /BSD.
Портфель панелей управления дополняется TwinCAT HMI. Программное обеспечение визуализации оптимально интегрировано в среду TwinCAT и поддерживает технические возможности панелей управления Beckhoff за счет современного программирования и параметризации для самых разных сценариев применения.
Beckhoff предлагает следующие размеры дисплеев:
Широкоформатные дисплеи
Дополнительные размеры дисплеев
Beckhoff является пионером технологии автоматизации на базе ПК и с 1986 года разрабатывает и производит собственное аппаратное обеспечение ПК. Технологическая экспертиза, накопленная за прошедшие десятилетия, сегодня применяется во всех промышленных ПК Beckhoff. Их основная особенность — использование современных компонентов и процессоров высшего класса производительности. В сочетании с высокой глубиной собственного производства, включая собственное производство материнских плат, долгосрочной доступностью компонентов, чрезвычайно гибкой конфигурацией и адаптацией под требования заказчика, Beckhoff сегодня является одним из ведущих мировых производителей промышленных ПК.
