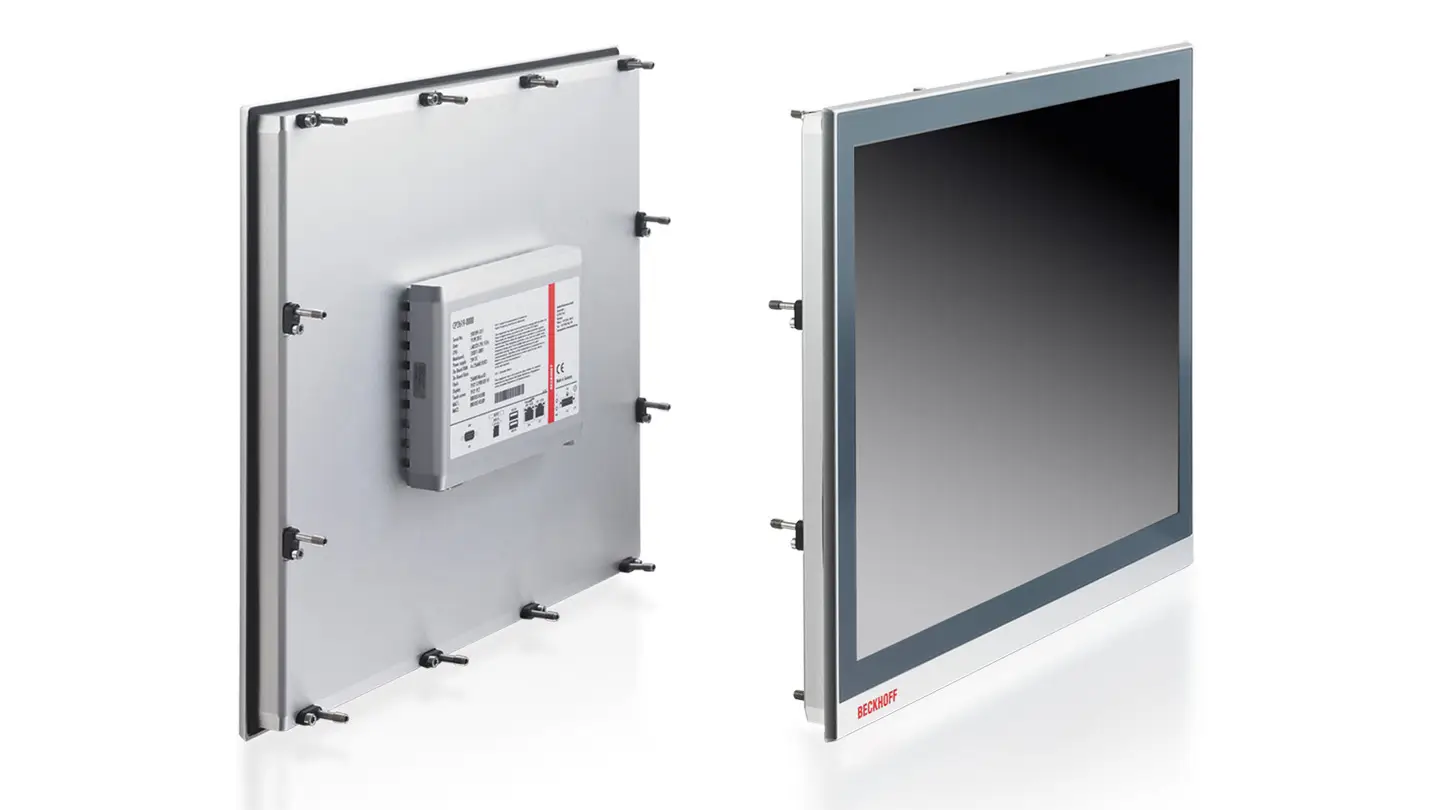

CP2913-0010 | Beckhoff | Встраиваемая панель управления с multi-touch и CP-Link 4 – однокабельный Display Link
Современная технология панелей управления не ограничивается выбором сенсорной технологии, которая является основой управления машиной или установкой. Передача изображения и сенсорных сигналов, совмещенная с питанием или другими цифровыми сигналами, должна работать безупречно и непрерывно, как механически, так и...
Технические характеристики / CP29xx-0010 / Options
Корпус

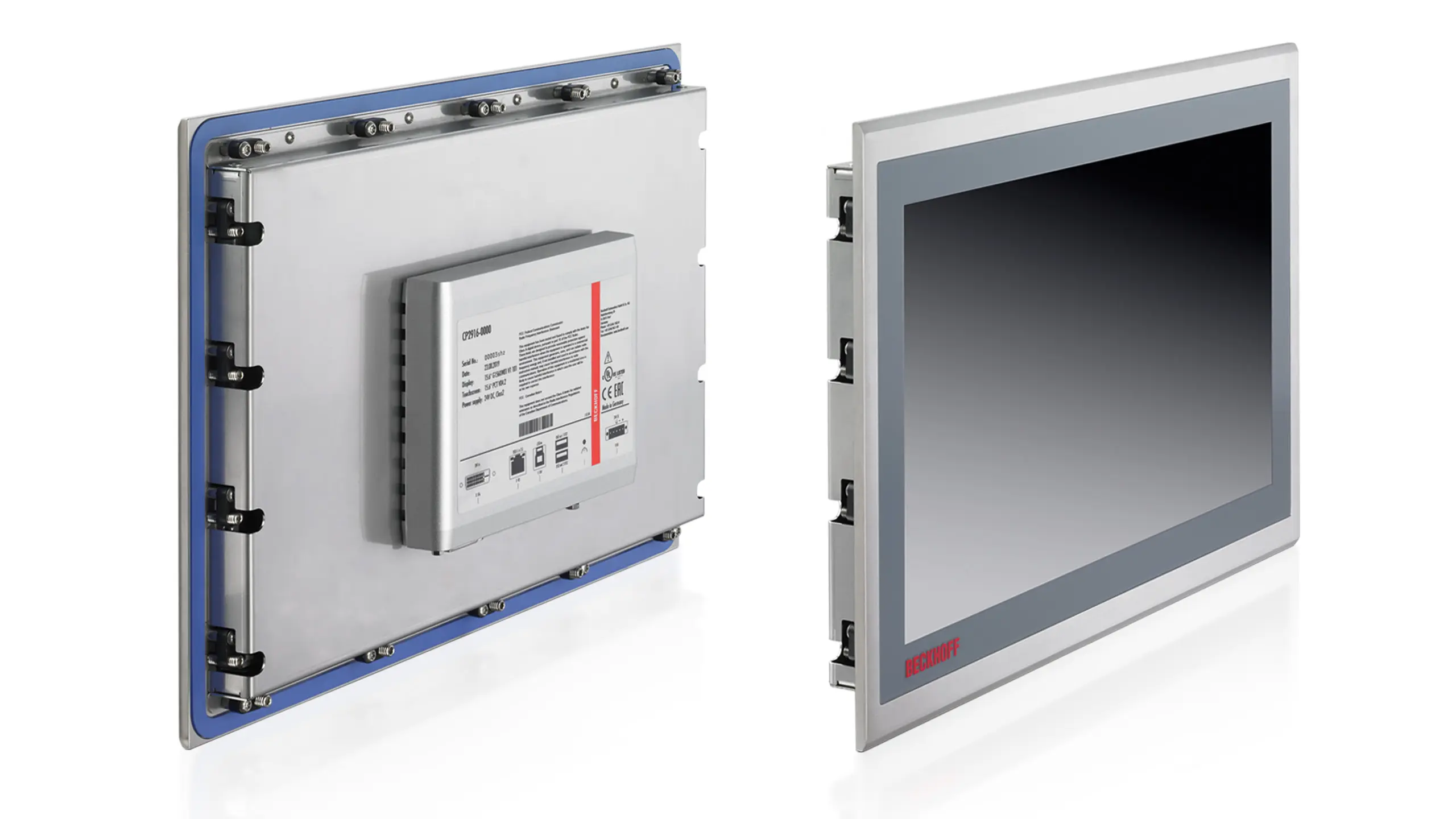

aluminum housing with glass front | stainless steel housing with glass front at 7", 12.1", 15", 15.6", 18.5" and 21.5" display
Размер/разрешение дисплея
7" 800 x 480, 12" 800 x 600, 12.1" 1280 x 800, 15" 1024 x 768, 15.6" 1366 x 768, 18.5" 1366 x 768, 19" 1280 x 1024, 21.5" 1920 x 1080 or 24" 1920 x 1080
Сенсорный экран
multi-finger touch screen
Степень защиты
front side IP65, rear side IP20
Технология подключения
CP-Link 4 enables to connect the Control Panel at a distance of up to 100 m to the PC via a Cat.6A cable with either an integrated or separate 24 V DC power supply depending on the transmitter module. CP-Link 4 transmits USB 2.0 with 100 Mbit/s and DVI.
Интерфейсы
RJ45 for CP-Link 4, 2 x USB 2.0 | 1 x USB in the front
Рабочая температура
0…50°C
Монтаж

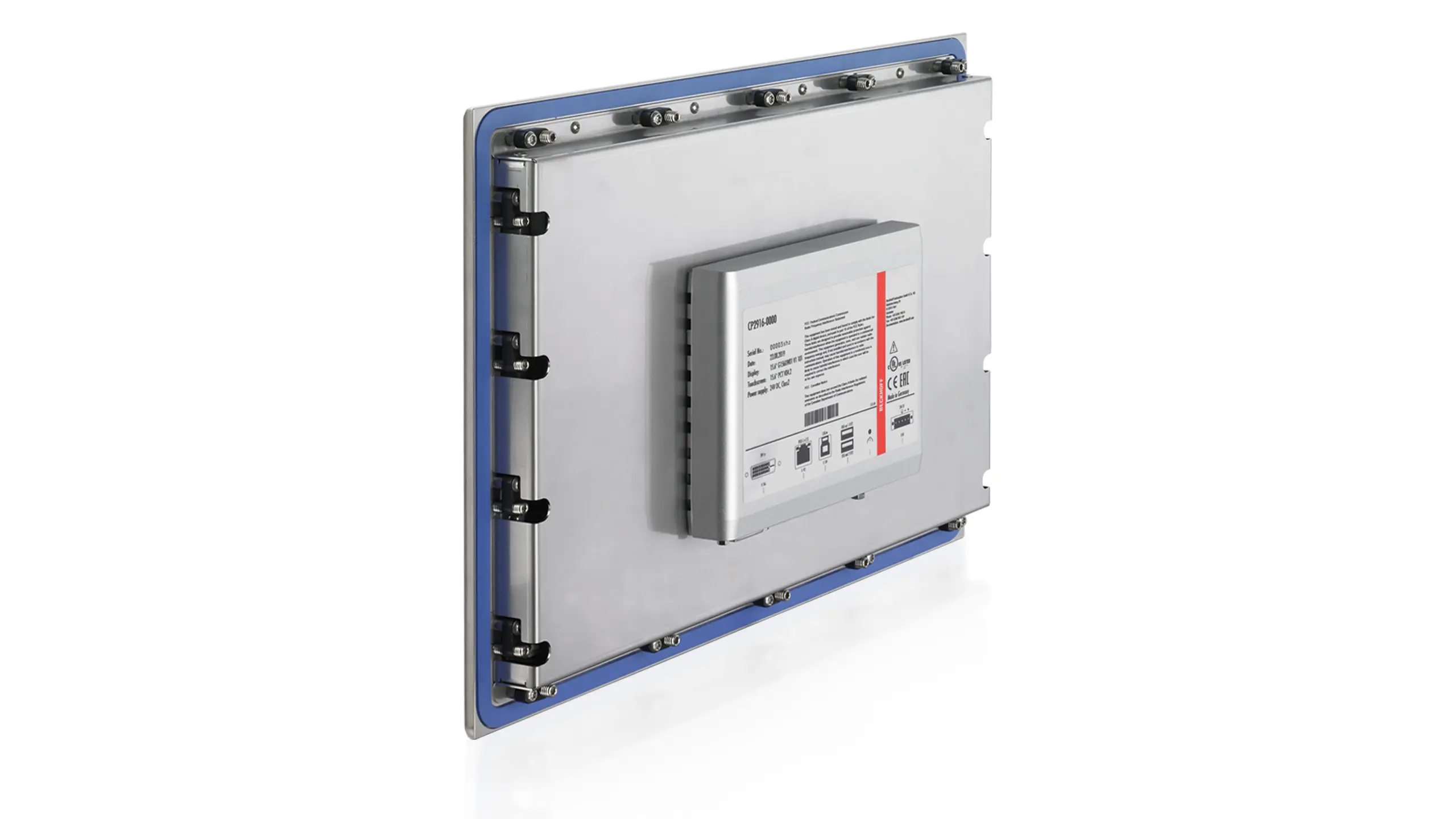

pull-out clamping levers for fast installation without loose parts
Питание
24 V DC
Описание
Современная технология панелей управления не ограничивается выбором сенсорной технологии, которая является основой управления машиной или установкой. Передача изображения и сенсорных сигналов, совмещенная с питанием или другими цифровыми сигналами, должна работать безупречно и непрерывно, как механически, так и электрически, в том числе на больших расстояниях в промышленной среде. Для надежного обеспечения этого Beckhoff устанавливает панельную электронику собственной разработки и производства на производственной площадке в Verl.
Будучи пионером автоматизации на базе ПК, Beckhoff предъявляет самые высокие требования к качеству своей продукции и ее современному дизайну. Чтобы совместить эти два требования, Beckhoff с 1990-х годов использует цельный алюминий в качестве исходного материала для корпусов своих панелей управления. Алюминий обладает очень хорошими механическими, электрическими и тепловыми свойствами. Простота его обработки также позволяет изготавливать малые серии и выполнять адаптацию под требования заказчика. Анодирование обеспечивает высококачественную и долговечную поверхность. Помимо алюминия, для некоторых отраслей в качестве базового материала также используется нержавеющая сталь.
В ходе общей цифровизации расширенные сценарии управления с multi-touch стали необходимыми в промышленных приложениях. Операторы машин обоснованно ожидают от своих машин или систем того же уровня удобства использования, к которому они привыкли при работе со смартфонами и планшетами. В конце 2012 года Beckhoff одной из первых компаний в области автоматизации довела расширенные технологии multi-touch до уровня, пригодного для применения в тяжелых промышленных условиях, и внедрила их во встраиваемую серию панелей управления CP29xx и серию CP39xx со степенью защиты IP65. Для панелей CP29xx, предназначенных для установки на передней стороне шкафа управления, клиентам Beckhoff доступен широкий ассортимент различных вариантов оснащения:
Beckhoff использует исключительно специально изготовленные датчики multi-touch, чтобы соответствовать высоким требованиям к механической прочности, тяжелым промышленным условиям эксплуатации, точности управления и элегантному дизайну. Помимо современных широкоформатных исполнений, в долгосрочной доступности также остаются классические диагонали формата 4:3. Это обеспечивает пользователю высокую степень защиты инвестиций. Все необходимые платы контроллеров разрабатываются Beckhoff и изготавливаются собственными силами. Результатом является очень надежная общая система, обеспечивающая современный комфорт управления даже в тяжелых условиях эксплуатации машин.
Независимо от применения в качестве устройства отображения (HMI) или полноценного ПК с панелью управления, Beckhoff опирается на собственную экспертизу, используя материнские платы собственной разработки и производства. Благодаря этому пользователь получает гибкие высокопроизводительные аппаратные платформы с гарантированной долгосрочной доступностью. Собственная разработка аппаратного обеспечения дополняется собственной разработкой BIOS, комплексной экспертизой в области операционных систем Microsoft и ультракомпактной операционной системой Beckhoff TwinCAT /BSD.
Портфолио панелей управления дополняется TwinCAT HMI. Программное обеспечение визуализации оптимально интегрировано в среду TwinCAT и поддерживает технические возможности панелей управления Beckhoff за счет современного программирования и параметризации для самых разных вариантов применения.
Beckhoff предлагает следующие размеры дисплеев:
Широкий экран
Другие размеры дисплеев
Beckhoff является пионером технологии автоматизации на базе ПК и с 1986 года разрабатывает и производит собственное аппаратное обеспечение ПК. Технологическая экспертиза, накопленная за прошедшие десятилетия, сегодня применяется во всех промышленных ПК Beckhoff. Их принципиальная особенность — использование современных компонентов и процессоров высшего класса производительности. В сочетании с высокой глубиной собственного производства, включая собственное производство материнских плат, долгосрочной доступностью компонентов, чрезвычайно гибкой конфигурацией и адаптацией под требования заказчика, Beckhoff сегодня является одним из ведущих мировых производителей промышленных ПК.
