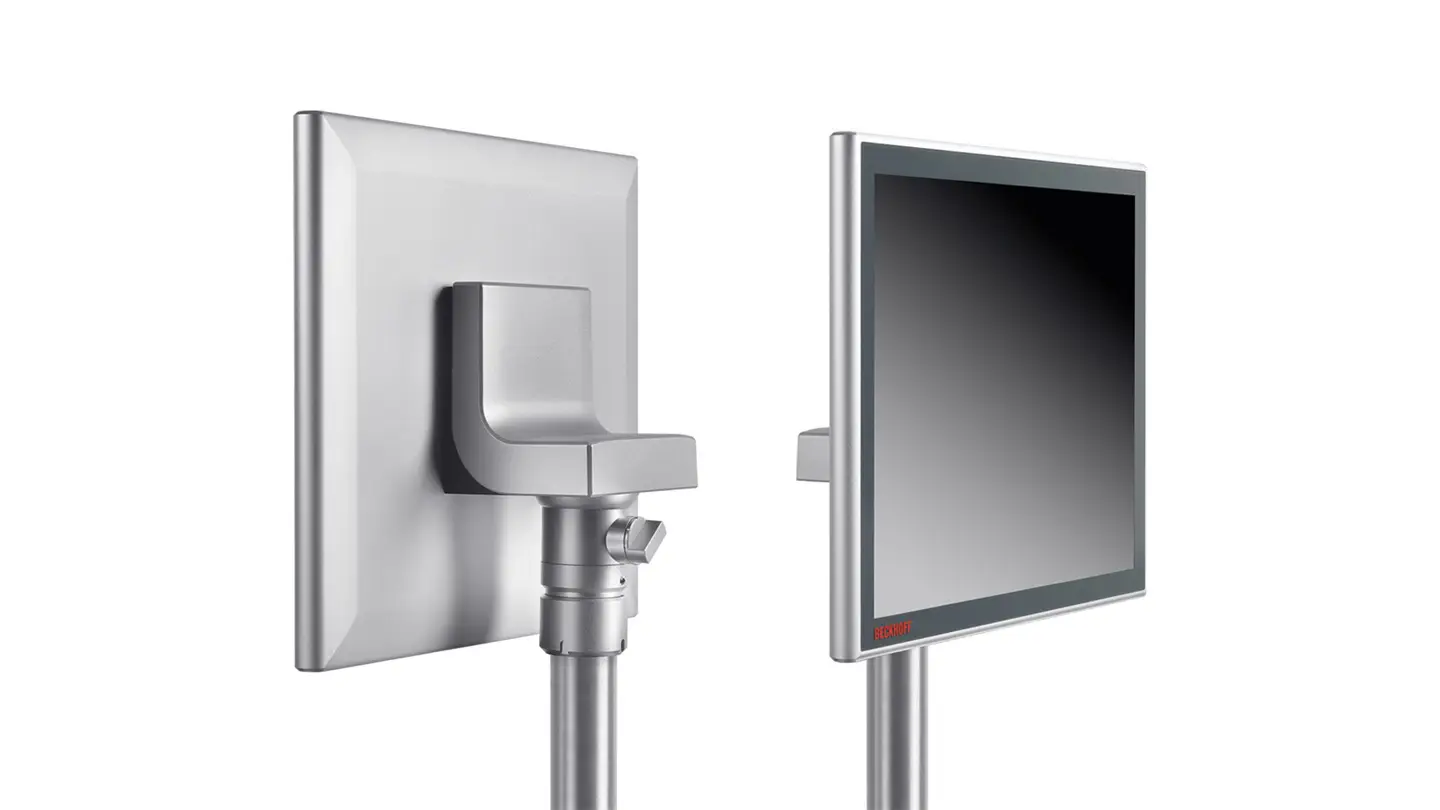

CP3919-0010 | Beckhoff | Панель управления с multi-touch и CP-Link 4
Современная технология панелей управления не ограничивается выбором сенсорной технологии, которая служит основой управления машиной или установкой. Передача изображения и сенсорных сигналов в сочетании с электропитанием или другими цифровыми сигналами должна работать безупречно и непрерывно как с механической, так и с...
Технические характеристики / CP29xx-0010 / Options
Корпус
aluminum housing with glass front
Размер/разрешение дисплея
7" 800 x 480, 12" 800 x 600, 12.1" 1280 x 800, 15" 1024 x 768, 15.6" 1366 x 768, 18.5" 1366 x 768, 19" 1280 x 1024, 21.5" 1920 x 1080 or 24" 1920 x 1080
Сенсорный экран
multi-finger touch screen
Степень защиты
IP65
Технология подключения
CP-Link 4 enables to connect the Control Panel at a distance of up to 100 m to the PC via a Cat.6A cable with either an integrated or separate 24 V DC power supply depending on the transmitter module. CP-Link 4 transmits USB 2.0 with 100 Mbit/s and DVI.
Адаптер монтажного рычага

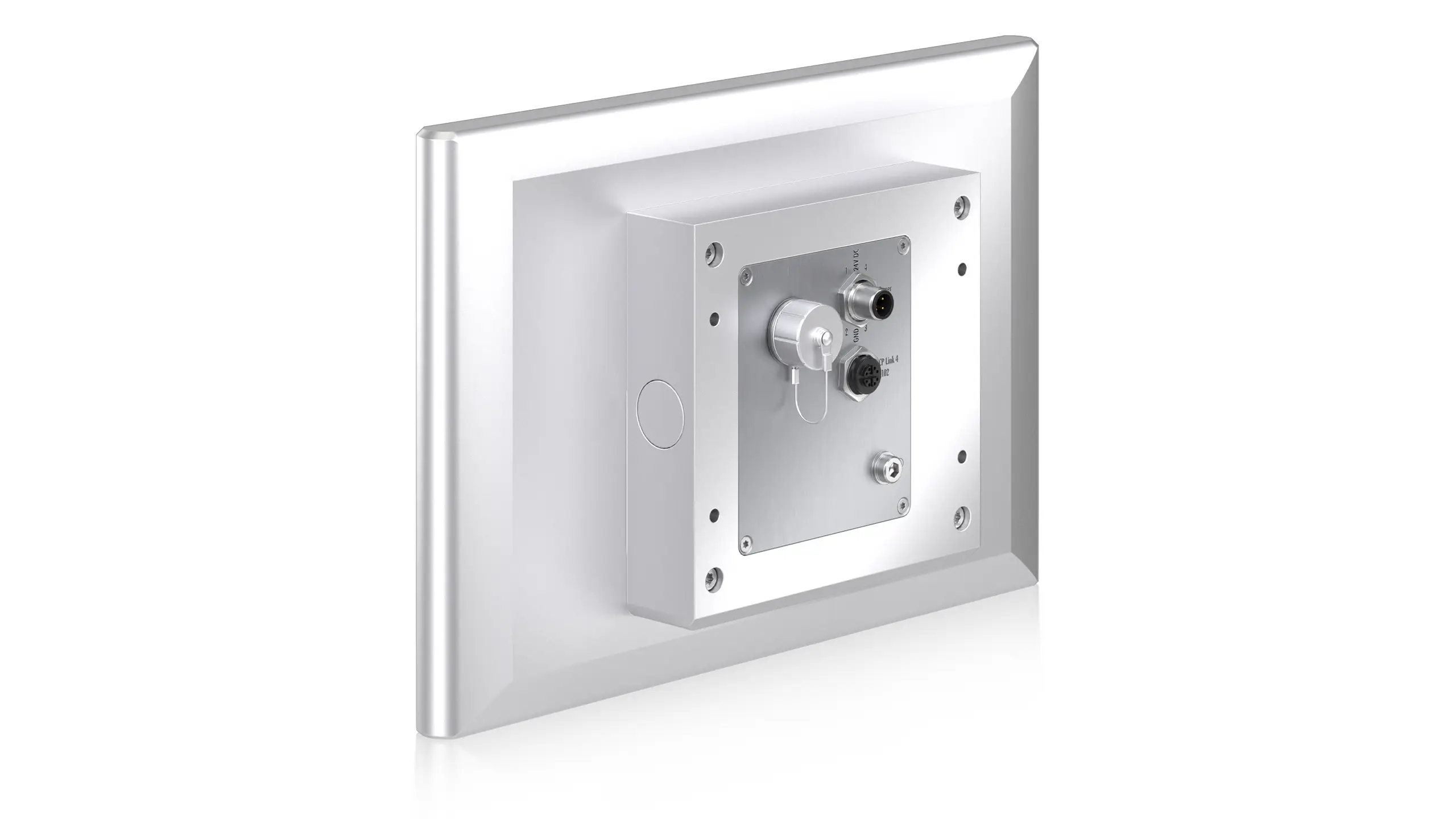

4 M6 threaded holes in distance of 100 x 100 mm in the connection block | rotatable and tiltable mounting arm adapter for mounting arm systems with 48 mm tube from top or from bottom
Интерфейсы
2 round connectors M12 IP65 for CP-Link 4 and optional 24 V power supply
Рабочая температура
0…50°C
Описание
Современная технология панелей управления не ограничивается выбором сенсорной технологии, которая служит основой управления машиной или установкой. Передача изображения и сенсорных сигналов в сочетании с электропитанием или другими цифровыми сигналами должна работать безупречно и непрерывно как с механической, так и с электрической точки зрения, в том числе на больших расстояниях в промышленной среде. Чтобы надежно обеспечить это, Beckhoff устанавливает электронику панелей, которую самостоятельно разрабатывает и производит на производственной площадке в Verl.
Панели управления с multi-touch и адаптером монтажного рычага могут подключаться через CP-Link 4 или DVI/USB Extended. Кроме того, доступны различные панели в специальном функциональном CNC-исполнении.
Как пионер автоматизации на базе ПК, Beckhoff предъявляет самые высокие требования к качеству своей продукции и ее современному дизайну. Для согласования этих двух требований Beckhoff с 1990-х годов использует массивный алюминий в качестве исходного материала для корпусов своих панелей управления. Алюминий обладает очень хорошими механическими, электрическими и тепловыми свойствами. Простота его обработки также позволяет изготавливать малые серии и выполнять адаптацию под требования заказчика. Анодирование формирует высококачественную и долговечную поверхность. Помимо алюминия, для некоторых отраслей в качестве базового материала также используется нержавеющая сталь.
В ходе общей цифровизации расширенные сценарии управления с multi-touch стали неотъемлемой частью промышленных применений. Операторы машин обоснованно ожидают от своих машин или систем такого же уровня удобства использования, к которому они привыкли при работе со смартфонами и планшетами. В конце 2012 года Beckhoff одной из первых компаний в области автоматизации довела передовые технологии multi-touch до уровня, пригодного для применения в тяжелых промышленных условиях, и внедрила их во встраиваемую серию панелей управления CP29xx и серию CP39xx со степенью защиты IP65. Благодаря панелям CP39xx заказчикам Beckhoff доступен широкий ассортимент различных вариантов оснащения:
Beckhoff использует исключительно специально изготавливаемые датчики multi-touch, чтобы соответствовать высоким требованиям к механической устойчивости, тяжелым промышленным условиям окружающей среды, точности управления и элегантному дизайну. Помимо современных широкоформатных вариантов, также долгосрочно доступны классические диагонали в формате 4:3. Это обеспечивает пользователю высокий уровень защиты инвестиций. Все необходимые платы контроллеров разрабатываются Beckhoff и производятся собственными силами. В результате получается очень надежная система в целом, обеспечивающая современный комфорт управления даже в тяжелых условиях эксплуатации машин.
Каждая панель управления IP65 должна быть интегрирована заказчиком в машину или установку. В этом заказчика поддерживают компактные адаптеры монтажного рычага, разработанные Beckhoff: современные механические адаптеры позволяют напрямую подключать круглую трубу 48 mm и обеспечивают поворот и наклон панели. Это решение опционально доступно для всех панелей управления с multi-touch типа C39xx. В качестве альтернативы заказчик также может выполнить собственную адаптацию с помощью стандартизованной схемы сверления 100 x 100 mm.
Независимо от применения в качестве устройства отображения (HMI) или в качестве полноценного панельного ПК управления, Beckhoff опирается на собственную экспертизу, используя материнские платы собственной разработки и собственного производства. Благодаря этому пользователь получает гибкие, высокопроизводительные аппаратные платформы с гарантированной долгосрочной доступностью. Собственная разработка аппаратного обеспечения дополняется собственной разработкой BIOS, широкой экспертизой в области операционных систем Microsoft и ультракомпактной операционной системой Beckhoff TwinCAT /BSD.
Портфель панелей управления дополняется TwinCAT HMI. Программное обеспечение визуализации оптимально интегрировано в среду TwinCAT и поддерживает технические возможности панелей управления Beckhoff за счет современного программирования и параметризации для самых разных сценариев применения.
Beckhoff предлагает следующие размеры дисплеев:
Широкоформатные дисплеи
Дополнительные размеры дисплеев
Beckhoff является пионером технологии автоматизации на базе ПК и с 1986 года разрабатывает и производит собственное аппаратное обеспечение ПК. Технологическая экспертиза, накопленная за прошедшие десятилетия, сегодня применяется во всех промышленных ПК Beckhoff. Их основная особенность — использование современных компонентов и процессоров высшего класса производительности. В сочетании с высокой глубиной собственного производства, включая собственное производство материнских плат, долгосрочной доступностью компонентов, чрезвычайно гибкой конфигурацией и адаптацией под требования заказчика, Beckhoff сегодня является одним из ведущих мировых производителей промышленных ПК.
