CP3921-1500-0010 | Beckhoff | Панель управления CNC с multi-touch в специальном функциональном CNC-исполнении

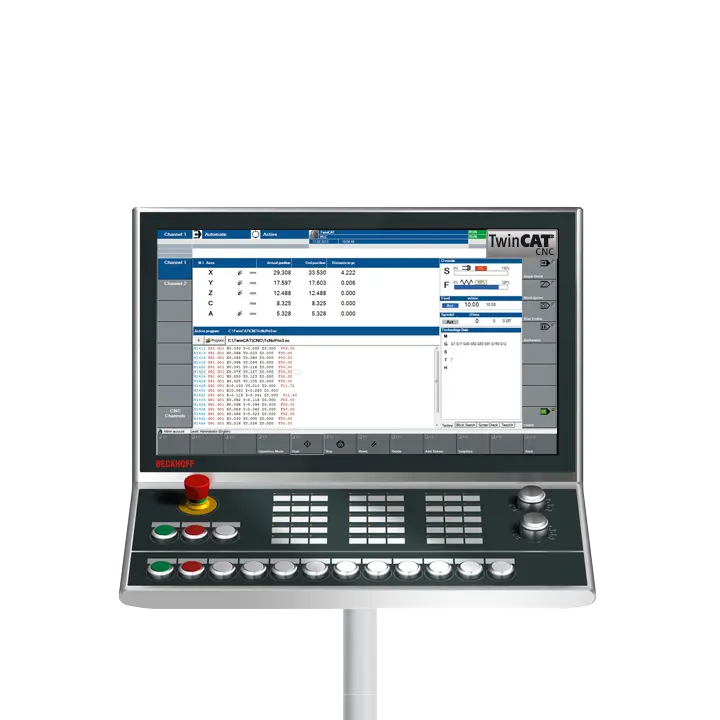

Панели управления серии CP39xx-15xx-00x0 с угловым кнопочным расширением в специальном функциональном CNC-исполнении представляют собой устройства управления и операторского ввода, специально разработанные для CNC-применений. Дисплей 21.5-inch обеспечивает разрешение Full HD 1920 x 1080 пикселей при соотношении сторон...
Панели управления серии CP39xx-15xx-00x0 с угловым кнопочным расширением в специальном функциональном CNC-исполнении представляют собой устройства управления и операторского ввода, специально разработанные для CNC-применений. Дисплей 21.5-inch обеспечивает разрешение Full HD 1920 x 1080 пикселей при соотношении сторон 16:9.
Кнопочное расширение в CNC-исполнении:

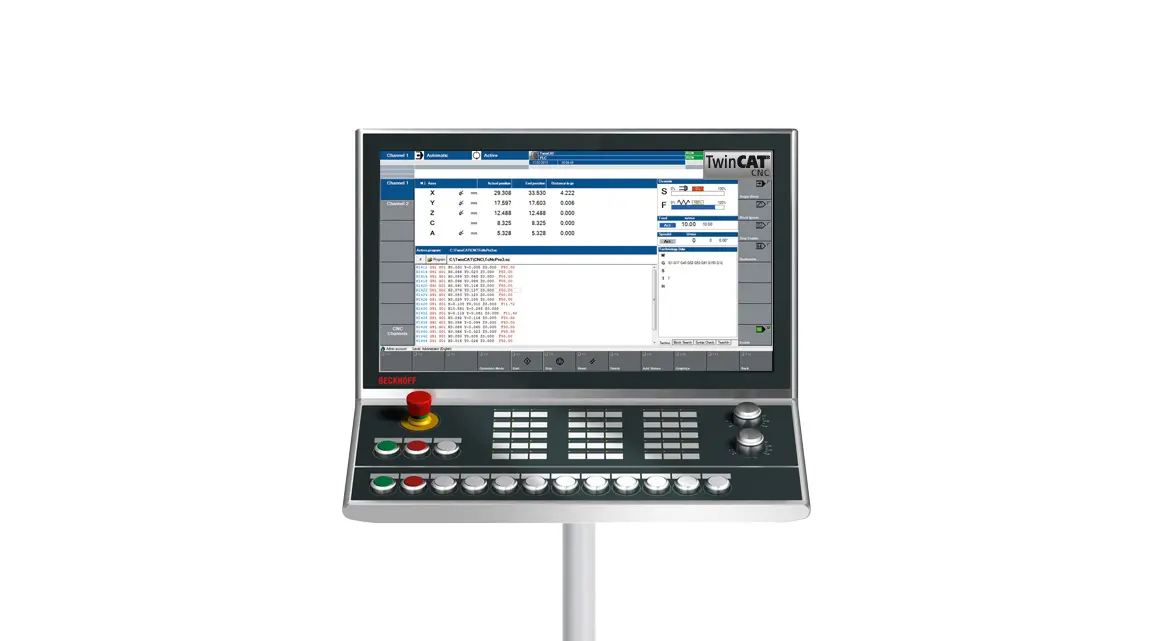

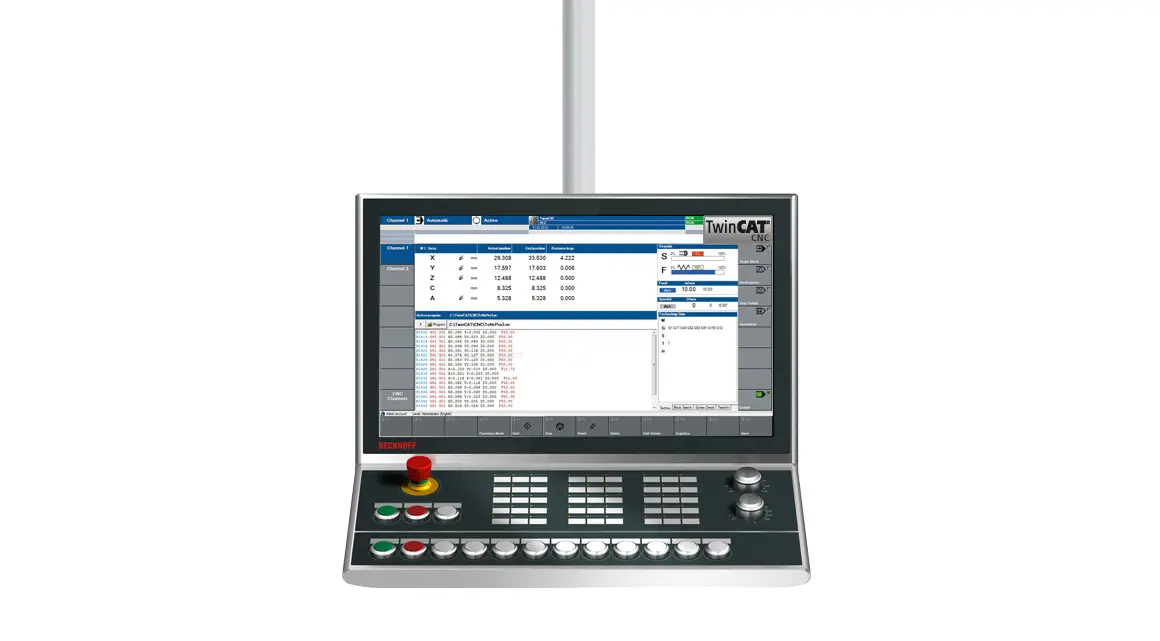

Каждая панель управления IP65 должна быть интегрирована заказчиком в машину или систему. Для этого используются компактные адаптеры монтажного рычага, разработанные Beckhoff: эти современные механические адаптеры обеспечивают прямое подключение к трубной системе монтажного рычага 48 mm, позволяя поворачивать и наклонять панели. В базовой конфигурации панели управления CNC CP3921-150x-00x0 поставляются с адаптером монтажного рычага и боковой 1-портовой розеткой USB. Панели управления могут оснащаться адаптером монтажного рычага сверху или снизу.
TwinCAT 3 CNC предоставляет возможность реализации интерполяции с числом одновременно интерполируемых осей до 32. Количество осей и/или количество каналов можно адаптировать к требованиям приложения с помощью пакетов опций. Различные преобразования могут быть дополнены предлагаемыми опциями. Программирование выполняется согласно DIN 66025. Оси и каналы конфигурируются в TwinCAT Engineering.
TwinCAT NC I обеспечивает интерполяцию перемещений с числом траекторных осей до трех и вспомогательных осей до пяти. Поддерживаются различные типы осей с различными интерфейсами полевых шин. Перемещение обычно программируется по DIN 66025, но альтернативно может выполняться через функциональные блоки PLC.
Благодаря технологиям подключения DVI/USB Extended и CP-Link 4 панели управления CNC можно использовать на расстоянии до 100 метров от промышленного ПК.
Beckhoff использует исключительно специально изготавливаемые датчики multi-touch, чтобы соответствовать высоким требованиям к механической устойчивости, стойкости в тяжелых промышленных условиях, точности управления и элегантному дизайну. Все необходимые платы контроллеров разрабатываются самостоятельно и производятся собственными силами. В результате получается высоконадежная система в целом, обеспечивающая современный комфорт управления даже в тяжелых условиях эксплуатации машин.
Как пионер автоматизации на базе ПК, Beckhoff предъявляет к своей продукции самые высокие требования по качеству и современному дизайну; с 1990-х годов компания использует массивный алюминий в качестве исходного материала для корпусов панелей управления, стремясь согласовать оба этих аспекта. Алюминий обладает не только превосходными механическими, электрическими и тепловыми свойствами, но и легко обрабатывается, что позволяет выпускать малые серии и выполнять адаптацию под требования заказчика. Анодирование формирует высококачественную долговечную поверхность. Помимо алюминия, для некоторых отраслей в качестве базового материала также используется нержавеющая сталь.
Независимо от того, применяется ли устройство как дисплей (HMI) или как полноценный панельный ПК управления, Beckhoff опирается на собственную экспертизу и использует материнские платы собственной разработки и производства. Благодаря этому пользователи получают гибкие, высокопроизводительные аппаратные платформы с гарантированной долгосрочной доступностью. Собственная разработка аппаратного обеспечения дополняется собственной разработкой BIOS, широкой экспертизой в области операционных систем Microsoft и ультракомпактной операционной системой TwinCAT/BSD. Портфель панелей управления дополняется TwinCAT HMI. Программное обеспечение визуализации оптимально интегрировано в среду TwinCAT и поддерживает технические возможности панелей управления Beckhoff за счет современного программирования и параметризации для самых разных применений.
Beckhoff является пионером технологии автоматизации на базе ПК и с 1986 года разрабатывает и производит собственное аппаратное обеспечение ПК. Технологическая экспертиза, накопленная за прошедшие десятилетия, сегодня применяется во всех промышленных ПК Beckhoff. Их основная особенность — использование современных компонентов и процессоров высшего класса производительности. В сочетании с высокой глубиной собственного производства, включая собственное производство материнских плат, долгосрочной доступностью компонентов, чрезвычайно гибкой конфигурацией и адаптацией под требования заказчика, Beckhoff сегодня является одним из ведущих мировых производителей промышленных ПК.
