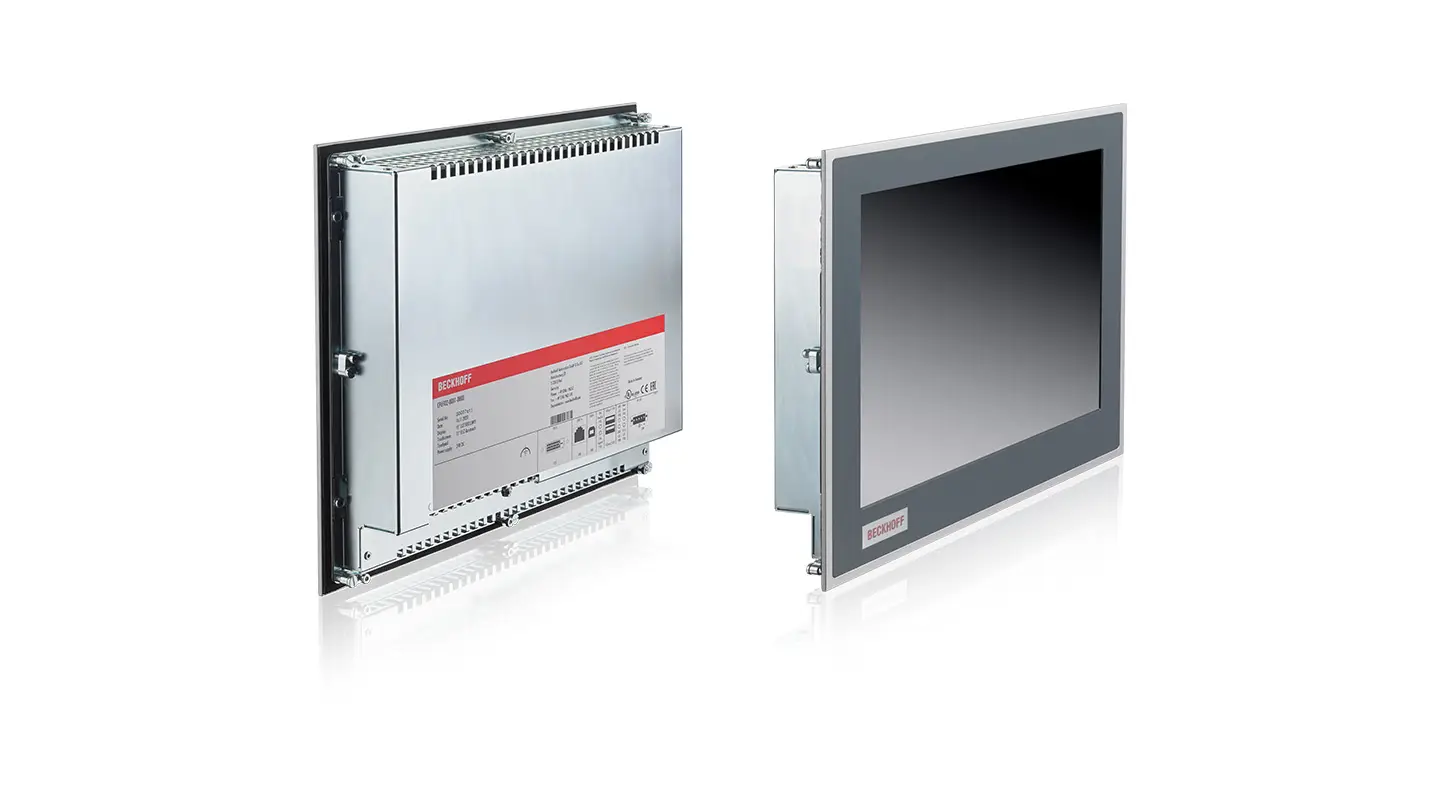

CP6901-0001-0010 | Beckhoff | Экономичная встраиваемая Control Panel с интерфейсом DVI/USB Extended
Встраиваемые Control Panels типа CP69xx-xxxx-0010 для установки на передней панели шкафа управления доступны с различными размерами экранов. Совместно с используемым программным обеспечением они являются центральным элементом различных задач автоматизации, таких как управление машинами, процессами и логистическими...
aluminum front with sheet-steel rear cover | stainless steel housing at 12", 15" and 19" display without front keyboard
Размер/разрешение дисплея
5.7" 640 x 480, 6.5" 640 x 480, 12" 800 x 600, 15" 1024 x 768 or 19" 1280 x 1024
Сенсорный экран
single-finger touch screen or touch pad
Фронтальная клавиатура
alphanumerical or numerical PC keyboard in US layout or only function keys, each variant with 10 PLC special keys and LEDs or front laminate without keys, only display
Степень защиты
front side IP65, rear side IP20
Технология подключения
DVI-E and USB-E 2.0 enables to connect the Control Panel at a distance of up to 50 m to the PC. The DVI-E input is compatible to the standard DVI output of a PC. USB-E 2.0 transmits USB 2.0 with 480 Mbit/s.
Интерфейсы
RJ45 for USB-E 2.0, USB 2.0 input for the direct connection to the standard USB output of a PCs at a distance up to 5 m, DVI input, 2 x USB 2.0
Рабочая температура
0…55°C
Монтаж
pull-out clamping levers for fast installation without loose parts
Питание
24 V DC
Описание
Встраиваемые Control Panels типа CP69xx-xxxx-0010 для установки на передней панели шкафа управления доступны с различными размерами экранов. Совместно с используемым программным обеспечением они являются центральным элементом различных задач автоматизации, таких как управление машинами, процессами и логистическими системами, сетевое объединение частей установок, сбор данных или обработка изображений.
Даже если промышленные приложения без современных сценариев управления multi-touch сегодня немыслимы в условиях общей цифровизации, для приложений single-touch по-прежнему существует большой рынок. Такие приложения часто реализуются с помощью резистивной сенсорной технологии. Beckhoff успешно использует эту технологию в большом количестве single-touch Control Panels с конца 1990-х годов.
Серии устройств CP6906/CP6900 используются, в частности, для приложений, чувствительных к цене. Для клиентов Beckhoff доступен широкий ассортимент встраиваемых Control Panels в самых разных исполнениях:
Чтобы соответствовать высоким требованиям к механической прочности, жестким условиям промышленной среды, точному управлению и элегантному дизайну, Beckhoff использует для серии CP69xx Control Panel только отобранные экраны single-touch с долгосрочной доступностью. Это гарантирует пользователю высокую степень защиты инвестиций: даже сегодня он может использовать классические форматы 4:3 при модернизации своей машины или для новых установок. Все необходимые платы контроллеров разрабатываются Beckhoff и производятся собственными силами. В результате получается очень надежная общая система, обеспечивающая надежную работу даже в жестких условиях машинной среды.
Как пионер автоматизации на базе ПК, Beckhoff предъявляет самые высокие требования к качеству своей продукции и ее современному дизайну. Чтобы гармонизировать эти два аспекта, Beckhoff с 1990-х годов использует цельный алюминий в качестве исходного материала для корпусов своих Control Panels. Алюминий обладает очень хорошими механическими, электрическими и тепловыми свойствами. Простота его обработки также позволяет производить малые серии и выполнять адаптации под требования заказчика. Анодирование обеспечивает высококачественную и долговечную поверхность. Помимо алюминия, для некоторых отраслей в качестве базового материала также используется нержавеющая сталь.
Независимо от применения в качестве устройства отображения (HMI) или полноценного Control Panel PC, Beckhoff опирается на собственную экспертизу, используя материнские платы собственной разработки и производства. Таким образом, пользователь получает гибкие высокопроизводительные аппаратные платформы с гарантированной долгосрочной доступностью. Кроме того, для всех исполнений и диагоналей возможны адаптации под требования заказчика.
С DVI/USB-Extended Control Panels экономкласса могут работать на расстоянии до 50 метров от ПК. Помимо видеокарты или материнской платы с DVI-выходом и USB-порта, имеющегося на каждой материнской плате, дополнительная вставная плата в ПК не требуется.

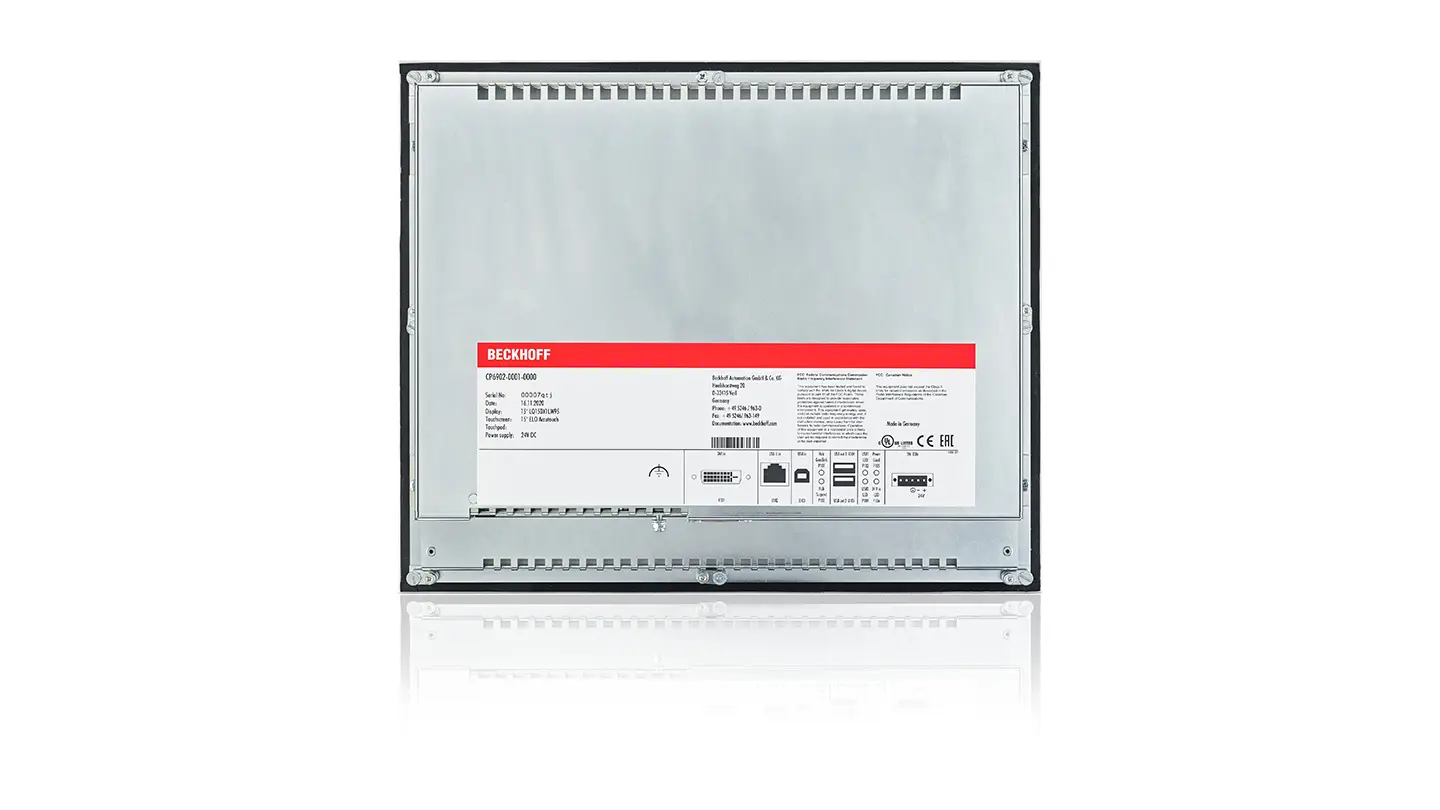

Встраиваемые Control Panels CP69xx-xxxx-0010 подключаются через стандартные разъемы USB и DVI и имеют промышленную штыревую контактную планку для питания 24 В. 2-портовое USB-гнездо на задней панели позволяет подключать клавиатуру, мышь, USB-накопитель или CD/DVD-привод. USB-Extended передает данные со скоростью 480 Мбит/с согласно USB 2.0. С технологией DVI/USB-Extended расстояние между Control Panel и Industrial PC может составлять до 50 м. Графический сигнал DVI передается напрямую от ПК по кабелю DVI-E.
Beckhoff является пионером технологии автоматизации на базе ПК и с 1986 года разрабатывает и производит собственное ПК-оборудование. Технологические ноу-хау, накопленные за последние десятилетия, сегодня используются во всех Industrial PCs Beckhoff. Их ключевая особенность заключается в использовании современных компонентов и процессоров высшего класса производительности. В сочетании с высокой глубиной собственного производства, включая собственное производство материнских плат, долгосрочной доступностью компонентов, чрезвычайно гибкой конфигурацией и адаптациями под требования заказчика, Beckhoff сегодня является одним из ведущих мировых производителей Industrial PC.
