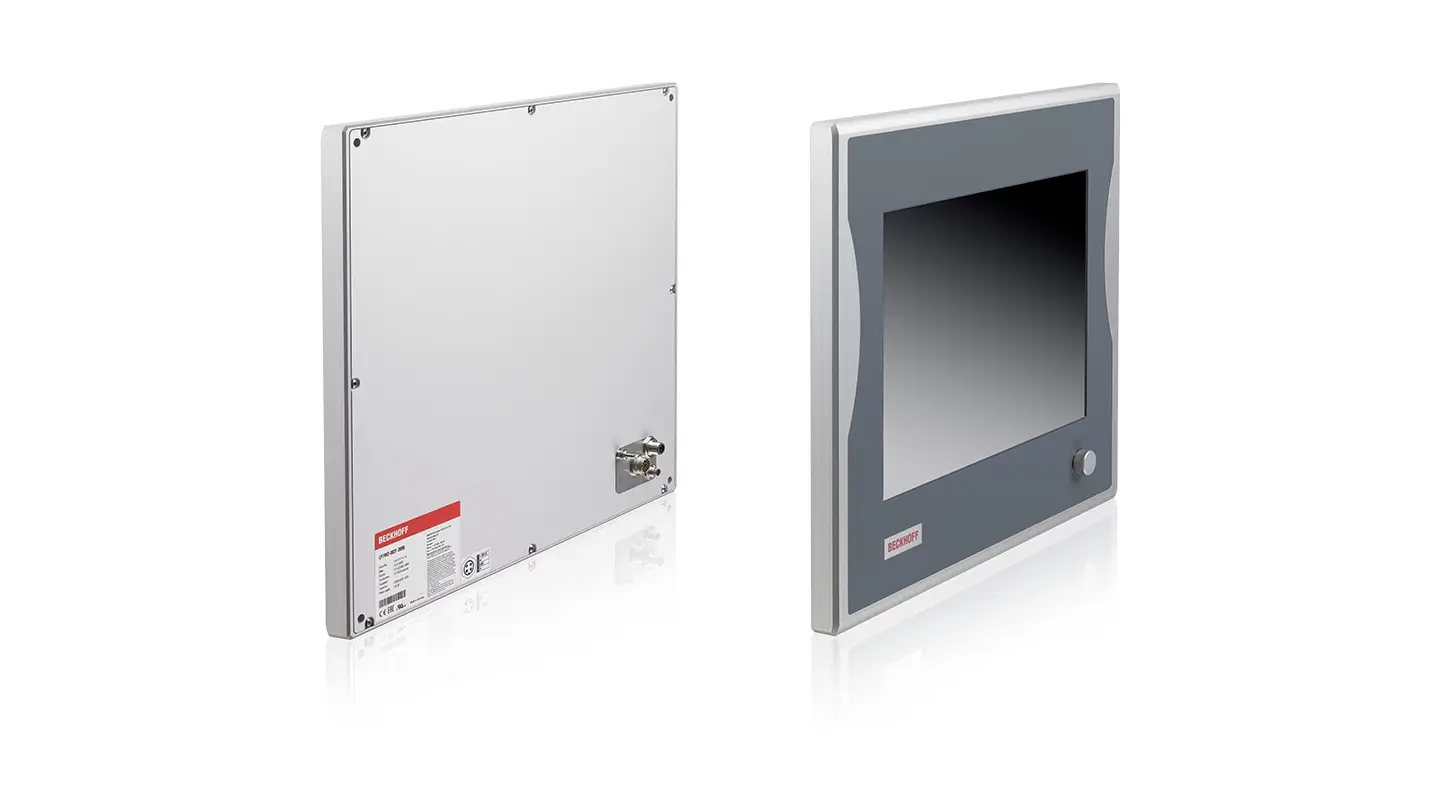

CP7903-0000-0010 | Beckhoff | Экономичная Control Panel с интерфейсом DVI/USB Extended
Control Panels типа CP79xx-xxxx-0010 со степенью защиты IP65 доступны в широком диапазоне размеров экранов. Совместно с используемым программным обеспечением они выступают центральным элементом различных задач автоматизации, таких как управление машинами, процессами и логистическими системами, объединение частей...
6.5" 640 x 480, 12" 800 x 600, 15" 1024 x 768 or 19" 1280 x 1024
Сенсорный экран
single-finger touch screen or touch pad
Фронтальная клавиатура

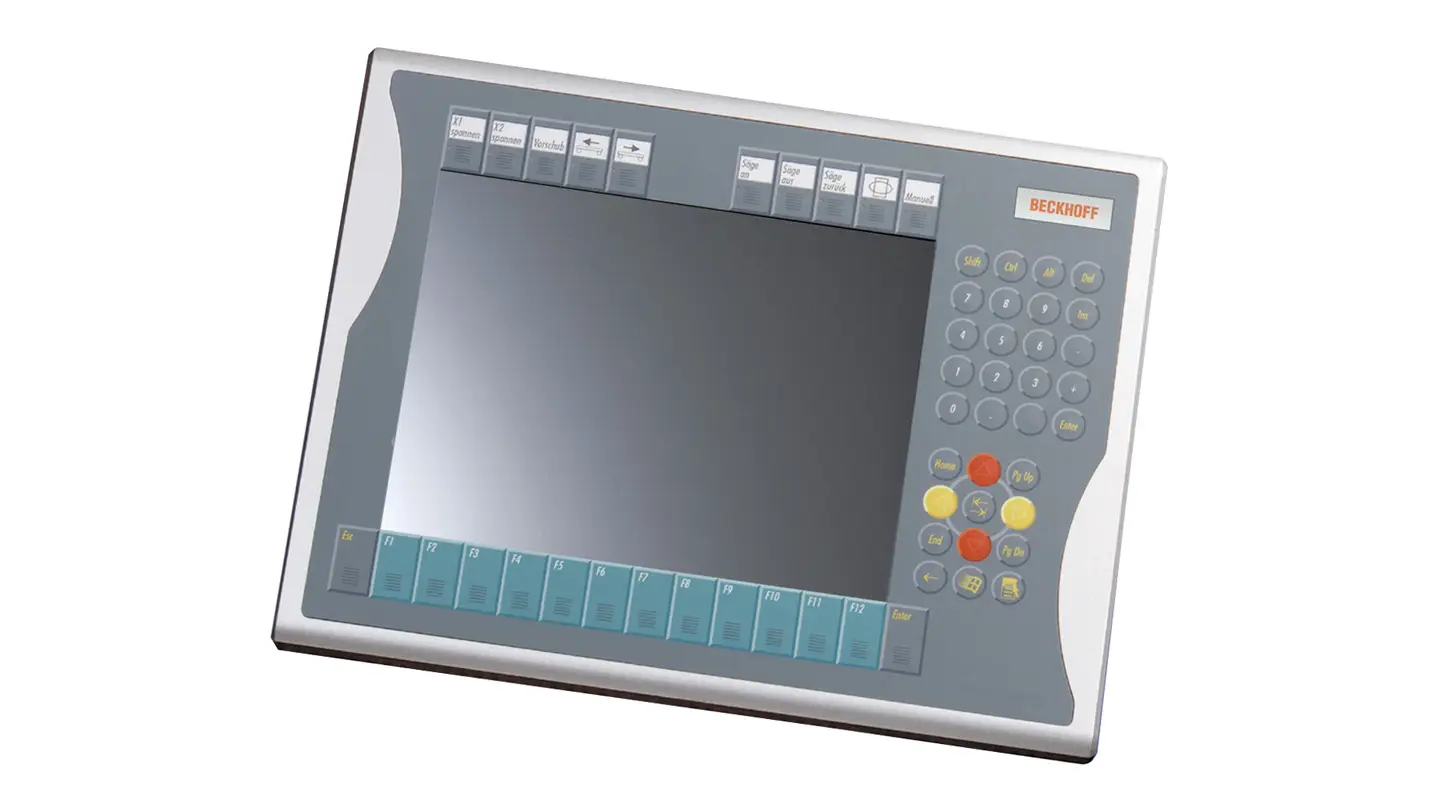

alphanumerical or numerical PC keyboard in US layout or only function keys, each variant with 10 PLC special keys and LEDs or front laminate without keys, only display
Степень защиты
IP65
Технология подключения
DVI-E and USB-E 2.0 enables to connect the Control Panel at a distance of up to 50 m to the PC. The DVI-E input is compatible to the standard DVI output of a PC. USB-E 2.0 transmits USB 2.0 with 480 Mbit/s.
Интерфейсы
DVI and USB-E 2.0, connectors IP65
Рабочая температура
0…55°C
Монтаж
4 threaded holes M6 x 18 mm in the backplane | mounting arm adapter
Питание
24 V DC
Описание
Control Panels типа CP79xx-xxxx-0010 со степенью защиты IP65 доступны в широком диапазоне размеров экранов. Совместно с используемым программным обеспечением они выступают центральным элементом различных задач автоматизации, таких как управление машинами, процессами и логистическими системами, объединение частей установки в сеть, сбор данных или обработка изображений.
Даже если в условиях общей цифровизации промышленные приложения без современных сценариев управления multi-touch сегодня уже немыслимы, для приложений single-touch по-прежнему существует большой рынок. Такие приложения часто реализуются с использованием резистивной сенсорной технологии. Beckhoff успешно использует эту технологию в большом количестве single-touch Control Panels с конца 1990-х годов.
В линейке Control Panel CP79xx-xxxx-0010 IP65 пользователь может выбрать большое количество опций:
Для соответствия высоким требованиям к механической стабильности, жестким промышленным условиям окружающей среды, точному управлению и элегантному дизайну Beckhoff использует для своих CP79xx Control Panels только отобранные single-touch экраны с долговременной доступностью. Это гарантирует пользователю высокий уровень защиты инвестиций: даже сегодня он может использовать классические форматы 4:3 при модернизации своей машины или для новых установок. Все необходимые платы контроллеров разрабатываются Beckhoff и производятся собственными силами. В результате получается очень надежная система в целом, обеспечивающая надежную работу даже в жестких машинных условиях.
Как пионер в области PC-based automation, Beckhoff предъявляет высочайшие требования к качеству своих продуктов и их современному дизайну. Чтобы согласовать эти два аспекта, Beckhoff с 1990-х годов использует цельный алюминий в качестве исходного материала для корпусов своих Control Panels. Алюминий обладает очень хорошими механическими, электрическими и тепловыми свойствами. Простота его обработки также позволяет изготавливать малые серии и выполнять заказные адаптации. Анодирование создает высококачественную и долговечную поверхность. Помимо алюминия, для некоторых отраслей в качестве базового материала также используется нержавеющая сталь.
Независимо от применения в качестве устройства отображения (HMI) или как полноценного Control Panel PC, Beckhoff опирается на собственные ноу-хау с материнскими платами собственной разработки и производства. Благодаря этому пользователь получает гибкие, высокопроизводительные аппаратные платформы с гарантированной долговременной доступностью. Кроме того, для всех исполнений и диагоналей возможны заказные адаптации.
С DVI/USB-Extended Control Panels CP79xx-xxxx-0010 IP65 могут работать на расстоянии до 50 м от ПК. Помимо видеокарты или материнской платы с выходом DVI и USB-порта, имеющегося на каждой материнской плате, в ПК не требуется дополнительная вставная карта.
Control Panels CP79xx-xxxx-0010 IP65 оснащены круглыми разъемами IP65 для подключения сигналов USB и DVI, а также питания 24 В. С технологией DVI/USB-Extended расстояние между Control Panel и Industrial PC может составлять до 50 м. Графический сигнал DVI передается непосредственно от ПК по кабелю DVI-E. На задней стороне каждой Control Panel CP79xx-xxxx-0010 IP65 предусмотрены различные монтажные устройства для распространенных систем несущих кронштейнов. Простая адаптация к распространенным системам несущих кронштейнов возможна благодаря стандартизированным размерам отверстий, например 75 x 75 мм.
Beckhoff является пионером в области технологии PC-based automation и с 1986 года разрабатывает и производит собственное ПК-оборудование. Технологическое ноу-хау, накопленное за прошедшие десятилетия, сегодня используется во всех Industrial PCs Beckhoff. Их основная особенность — использование самых современных компонентов и процессоров высшего класса производительности. В сочетании с высокой глубиной собственного производства, включая собственное производство материнских плат, долговременную доступность компонентов, чрезвычайно гибкую конфигурацию и заказные адаптации, Beckhoff сегодня является одним из ведущих мировых производителей Industrial PC.
