Серия панельных ПК CP77xx предназначена для установки на несущем кронштейне. Панели управления образуют переднюю часть панельного ПК IP65. Таким образом, для каждого применения доступны требуемый размер дисплея и клавиатура. Промышленные ПК CP77xx представляют собой мощную платформу для применения в машиностроении и...
4 threaded holes M6 x 18 mm in the backplane | mounting arm adapter
Степень защиты
IP65
Рабочая температура
0…45°C
Размер/разрешение дисплея
12" 800 x 600, 15" 1024 x 768 or 19" 1280 x 1024
Сенсорный экран
single-finger touch screen or touch pad
Фронтальная клавиатура
alphanumerical or numerical PC keyboard in US layout or only function keys, each variant with 10 PLC special keys and LEDs or front laminate without keys, only display
1 x RS232 serial port interface in the backplane, DIN 12-pin IP65, with adapter cable from DIN 12-pin to D-sub, 9-pin
Питание
24 V DC
Операционная система
– | Windows 10 IoT Enterprise
Описание

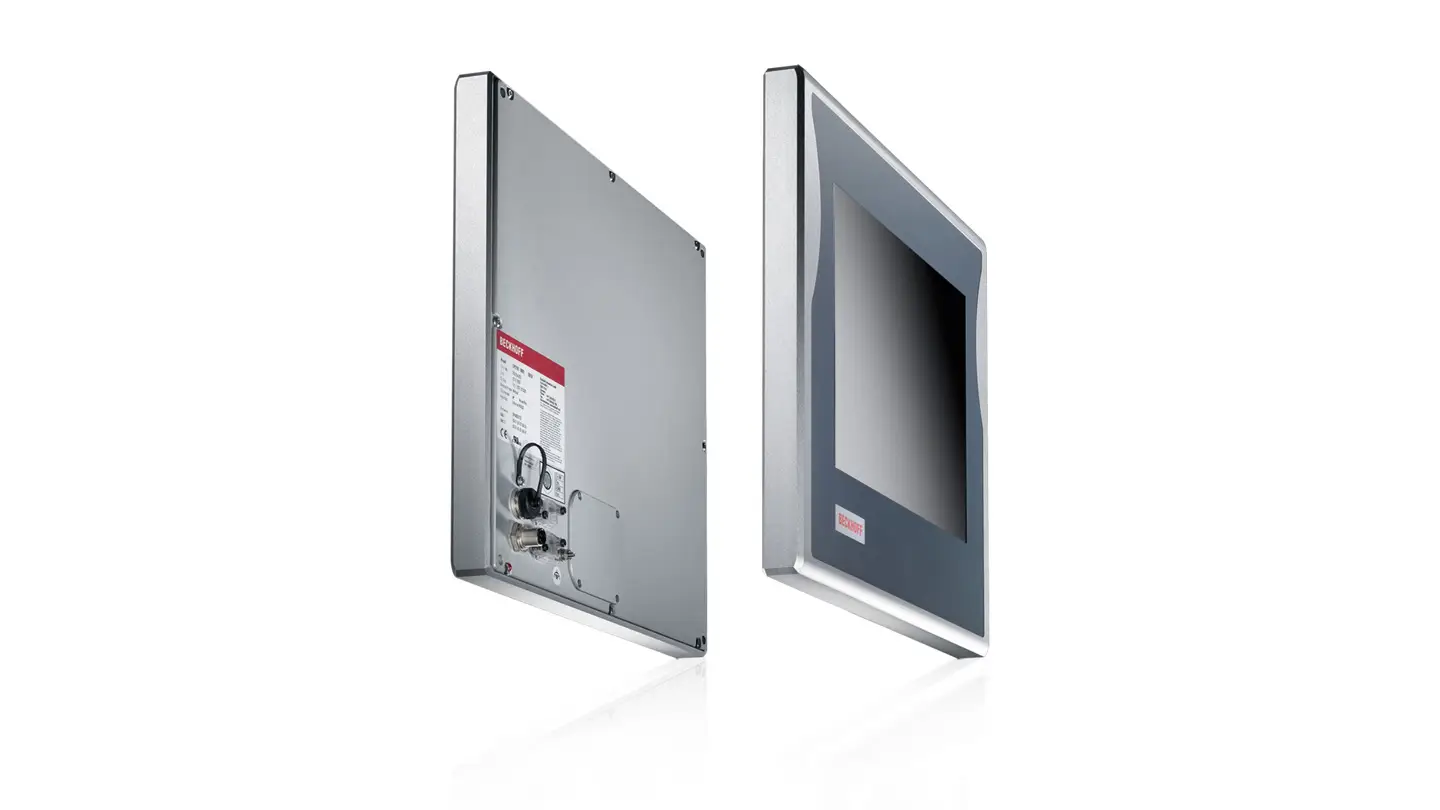

Серия панельных ПК CP77xx предназначена для установки на несущем кронштейне. Панели управления образуют переднюю часть панельного ПК IP65. Таким образом, для каждого применения доступны требуемый размер дисплея и клавиатура. Промышленные ПК CP77xx представляют собой мощную платформу для применения в машиностроении и строительстве промышленных установок, например с использованием программного обеспечения автоматизации TwinCAT.

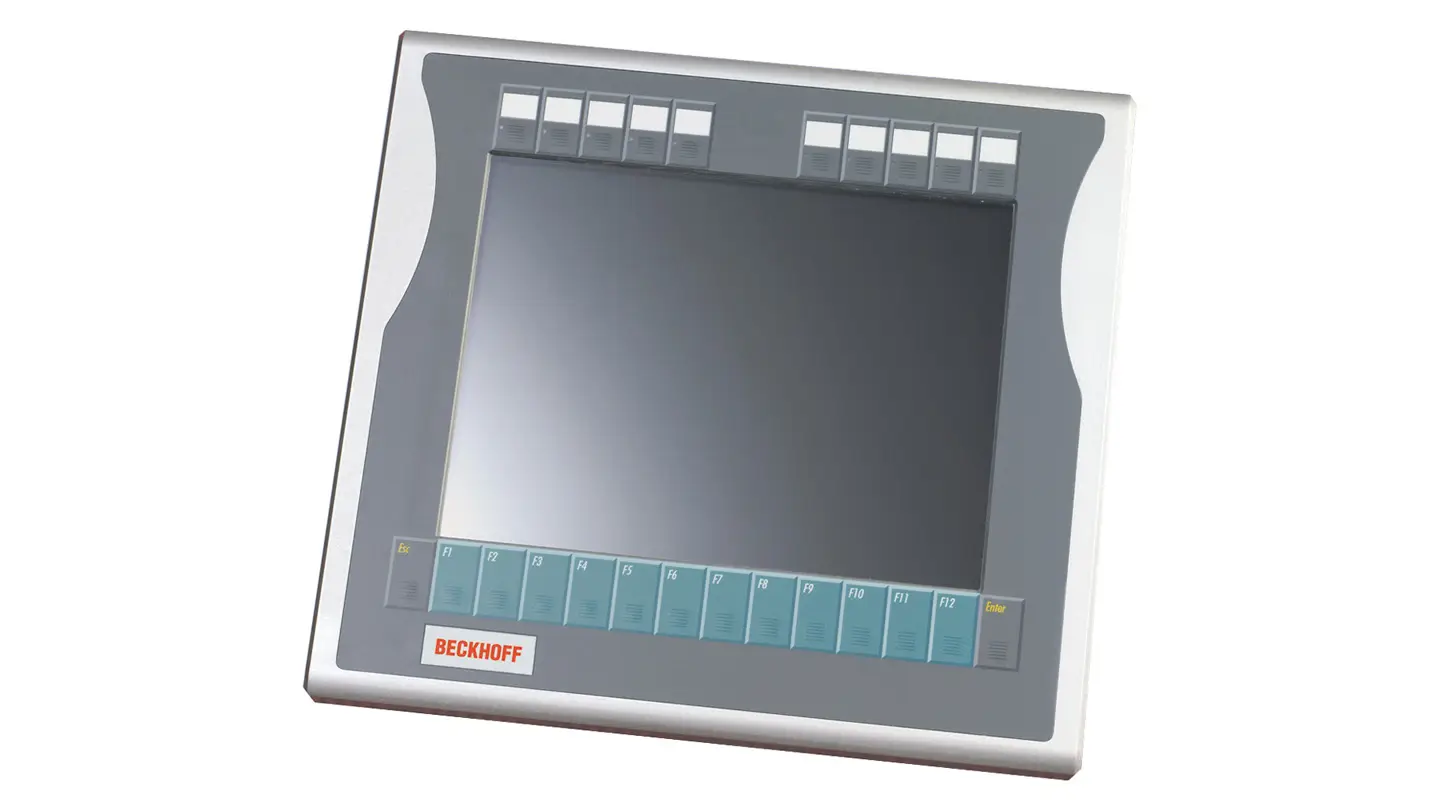

ПК может оснащаться 12-, 15- или 19-дюймовым ЖК-дисплеем, в исполнении монитора без клавиш или с различными типами клавиатуры. Опционально доступны сенсорный экран или сенсорная панель. Кроме того, доступно большое количество кнопочных расширений.

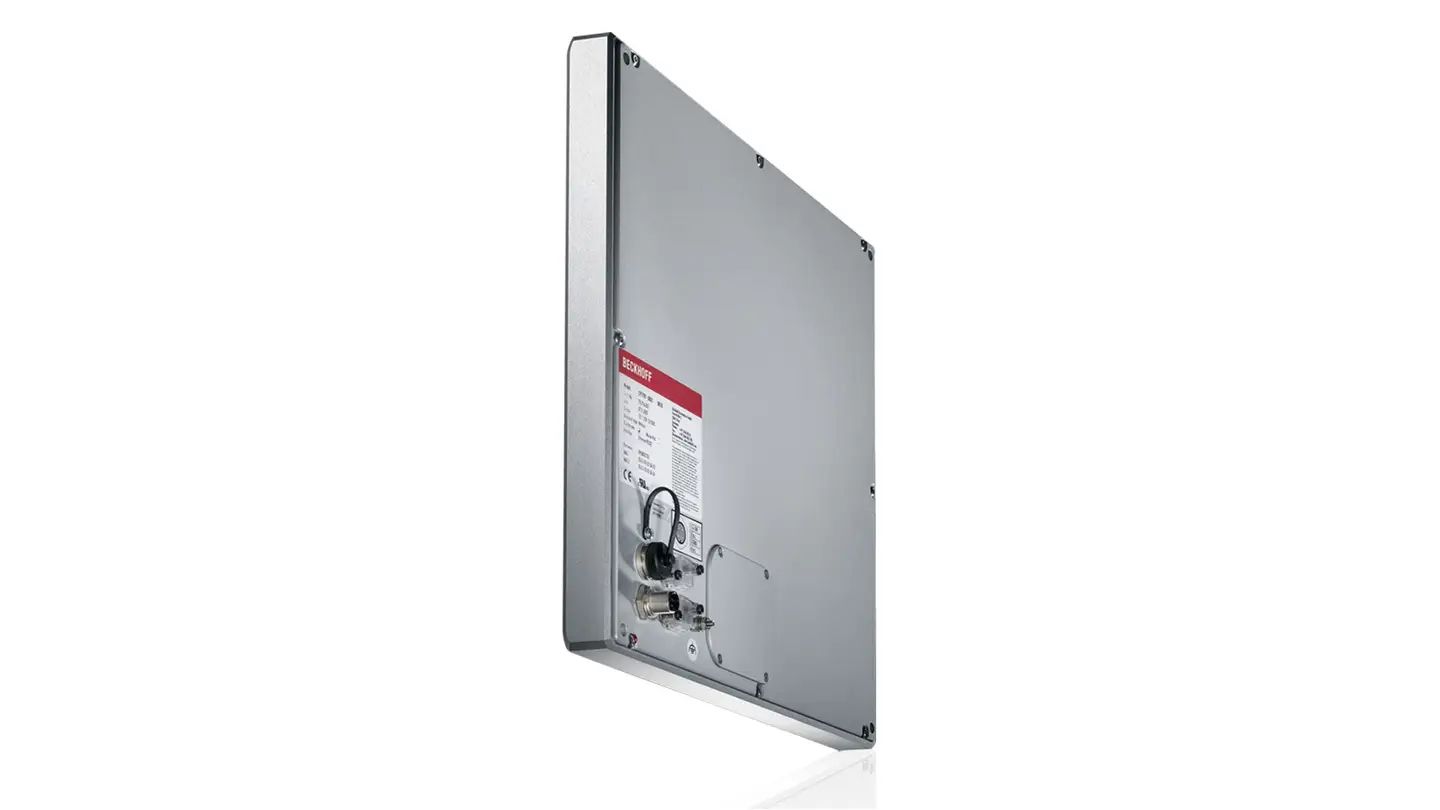

Охлаждение осуществляется непосредственно через заднюю панель панели управления. Вентилятор не требуется. ПК может эксплуатироваться при температуре окружающей среды до 45°C.
Корпус опционально рассчитан на непосредственный настенный монтаж или на установку на несущем кронштейне. Несущий кронштейн может крепиться сверху или снизу. При использовании несущего кронштейна соединительные кабели прокладываются через адаптер несущего кронштейна, установленный по центру сзади. Для соединений Ethernet доступны готовые кабели различной длины.
Компактный алюминиевый корпус панельных ПК CP77xx оснащен процессором Intel Atom ® x5-E39xx с числом ядер до четырех.
Благодаря двум независимым гигабитным интерфейсам Ethernet устройства CP77xx оптимально подходят в качестве компактного центрального процессорного модуля для системы управления EtherCAT. Панельные ПК серии CP77xx поставляются с блоком питания 24 В.

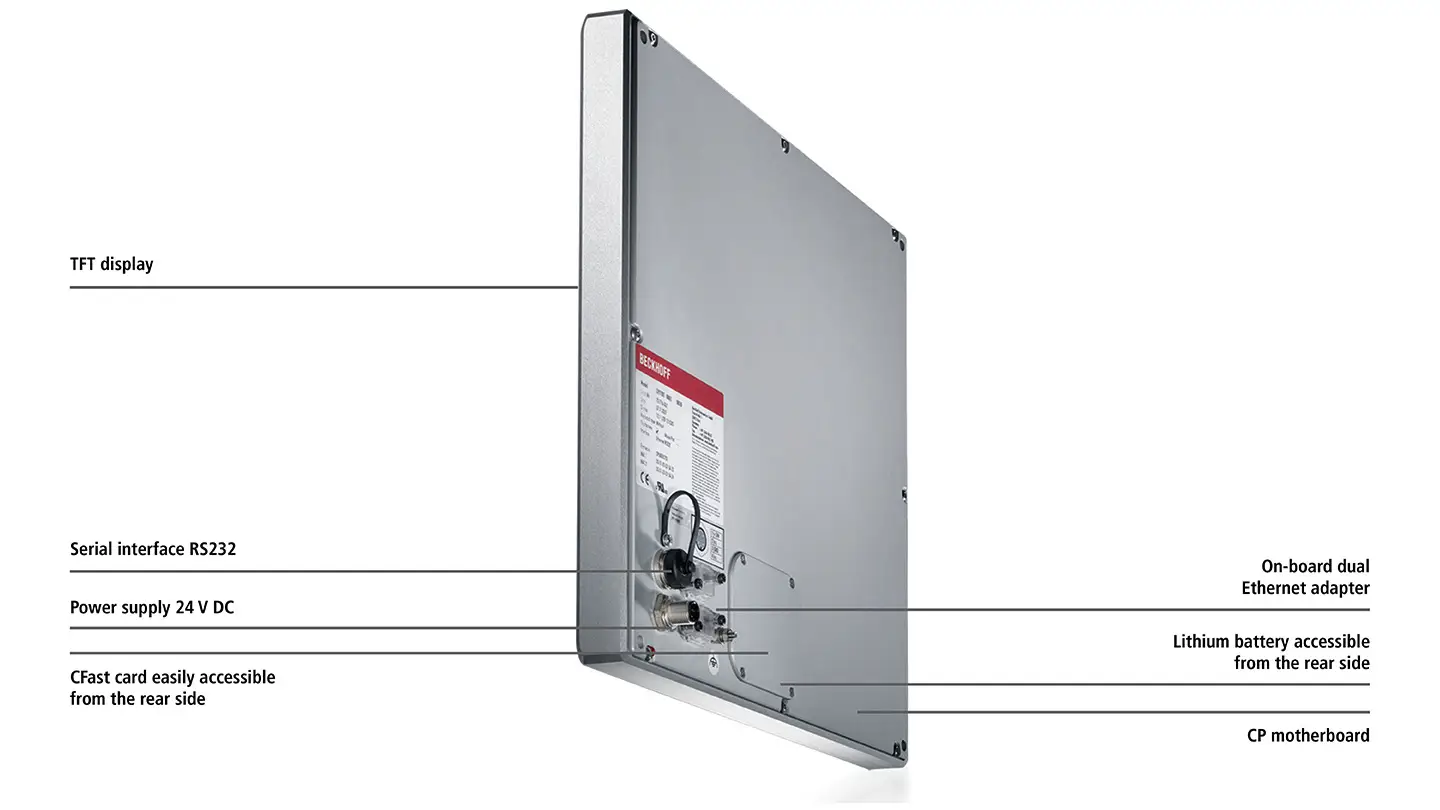

Карта CFast и литиевая батарея системных часов расположены под крышкой и доступны с задней стороны.
Beckhoff является пионером в области технологии автоматизации на базе ПК и с 1986 года разрабатывает и производит собственное аппаратное обеспечение ПК. Технологические ноу-хау, накопленные за последние десятилетия, сегодня применяются во всех промышленных ПК Beckhoff. Их ключевой особенностью является использование современных компонентов и процессоров высшего класса производительности. В сочетании с высокой глубиной собственного производства, включая собственное производство материнских плат, долгосрочной доступностью компонентов, чрезвычайно гибкой конфигурацией и адаптацией под требования заказчика, Beckhoff сегодня является одним из ведущих мировых производителей промышленных ПК.
