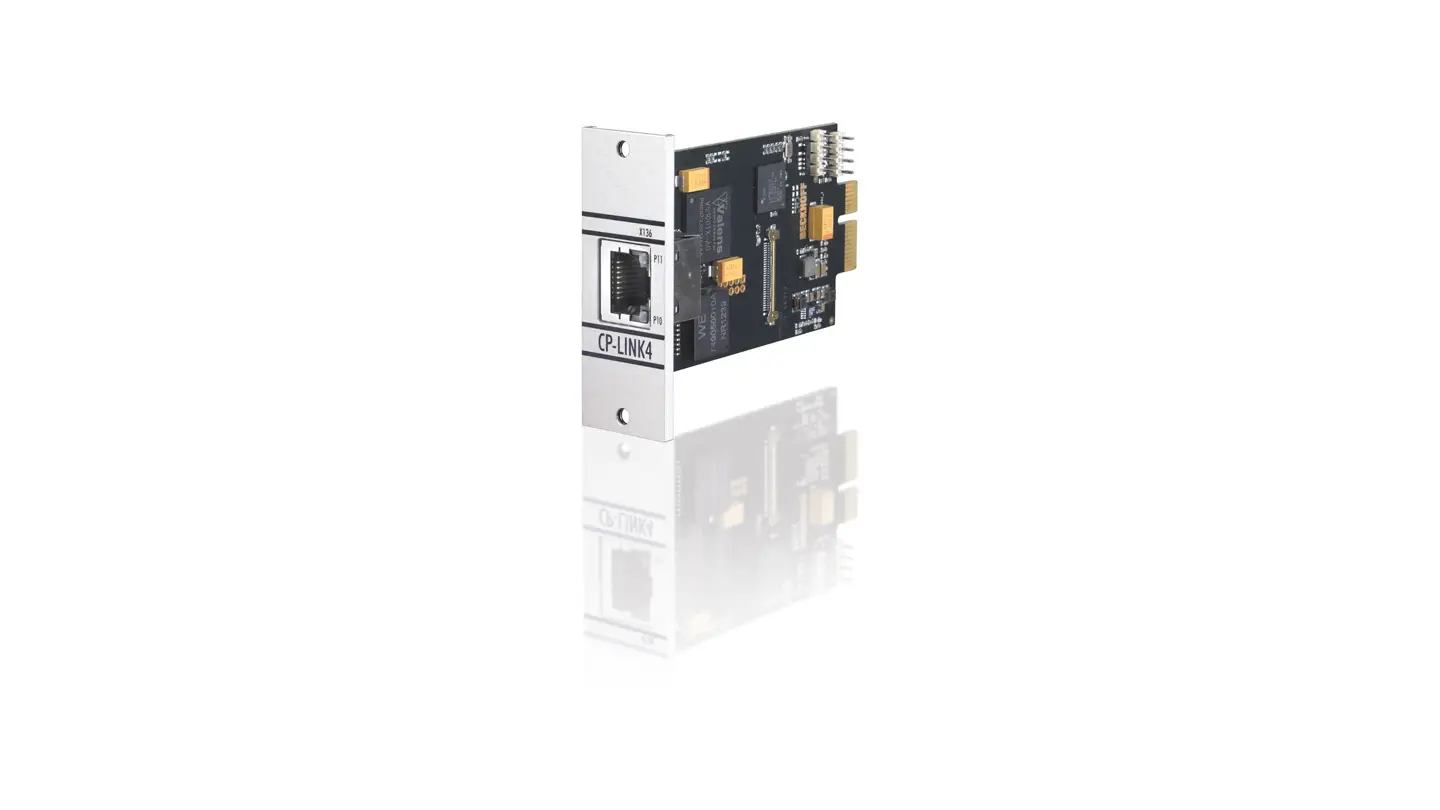

C9900-E276 | Beckhoff | Модуль PCIe® для CP-Link 4 – двухкабельный Display Link
С CP-Link 4 расстояние между панелью управления и промышленным ПК может составлять до 100 m. В однокабельном решении видеосигнал, USB 2.0 и питание передаются по одному кабелю Cat.6A. Таким образом снижаются затраты на кабели и монтаж. Дополнительным преимуществом является использование полностью пассивных дисплеев....
Технические характеристики / CP29xx-0010 / Options
Интерфейсы
1 CP-Link 4 output with RJ45 socket for up to 100 m Cat.6A cable
Тип установки
ex factory in PCs with Beckhoff PCIe ® module slot
Дополнительная информация
CP-Link 4 transfers USB 2.0 with 100 Mbit/s and DVI.
Информация для заказа / C9900-E276 | PCIe ® module for CP-Link 4 – The Two Cable Display LinkC9900-E276
PCIe ® module for CP-Link 4 – The Two Cable Display Link
Описание
С CP-Link 4 расстояние между панелью управления и промышленным ПК может составлять до 100 m. В однокабельном решении видеосигнал, USB 2.0 и питание передаются по одному кабелю Cat.6A.
Таким образом снижаются затраты на кабели и монтаж. Дополнительным преимуществом является использование полностью пассивных дисплеев. Технология CP-Link 4 поддерживается сериями панелей с multi-touch Beckhoff CP29xx-0010 (встраиваемое исполнение) и CP39xx-0010 (исполнение для монтажного рычага).
Встраиваемые панели управления CP29xx-0010 с multi-touch и панели CP39xx-0010 с multi-touch для установки на монтажный рычаг могут работать на расстоянии до 100 m от ПК. CP-Link 4, двухкабельный Display Link, передает DVI и USB совместно через кабель Cat.6A. Блок передатчика CU8802 CP-Link 4 подключается к ПК через DVI и USB, либо в ПК устанавливается модуль PCIe ® для CP-Link 4 C9900-E276.
Панель управления также может получать питание через CP-Link 4 – однокабельный Display Link. Вместо CU8802 или модуля PCIe ® используется блок передатчика CU8803 CP-Link 4. Панель управления остается без изменений. Блок передатчика CU8803 подает питание на панель управления через кабель Cat.6A, по которому также передаются DVI и USB. Разъем питания на панели не используется.
