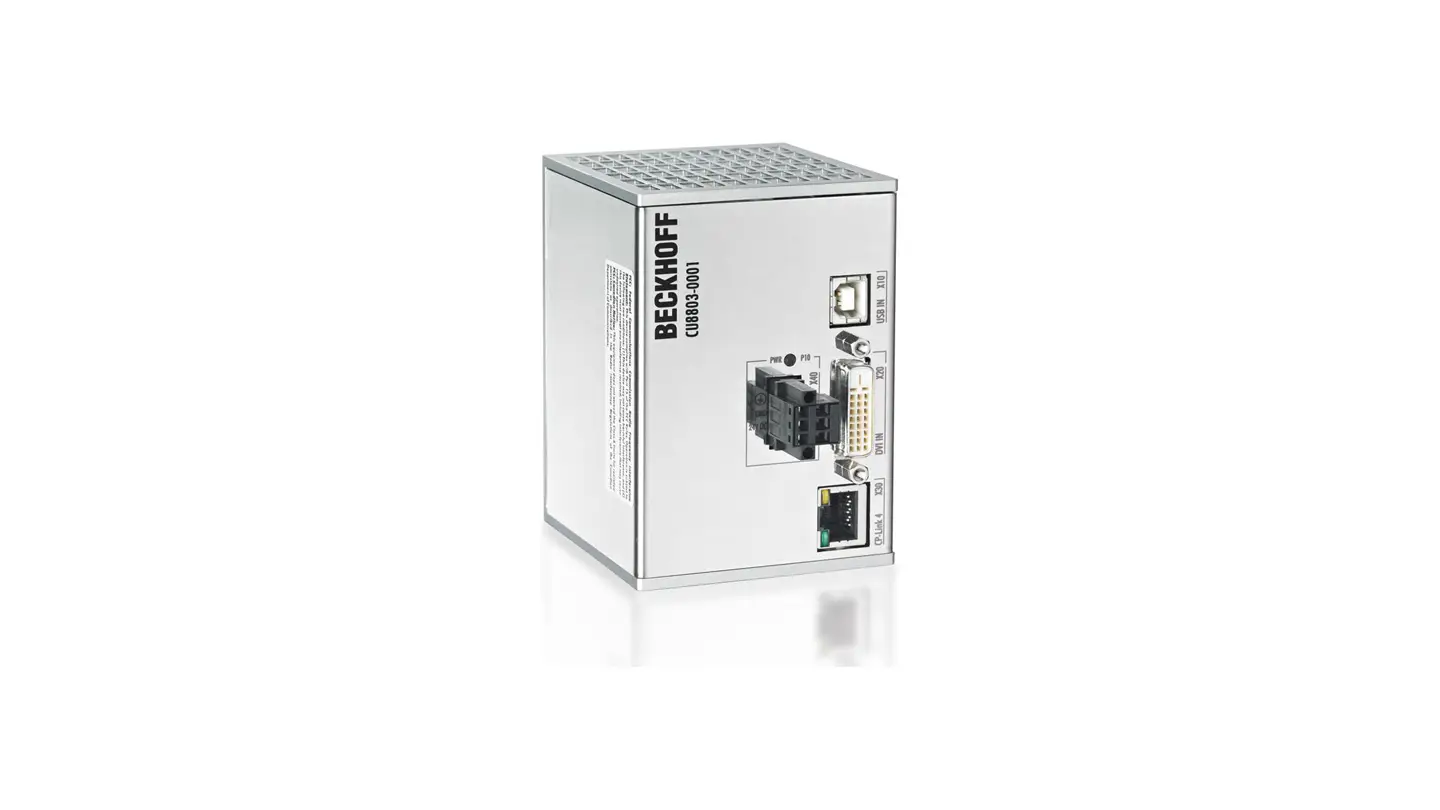

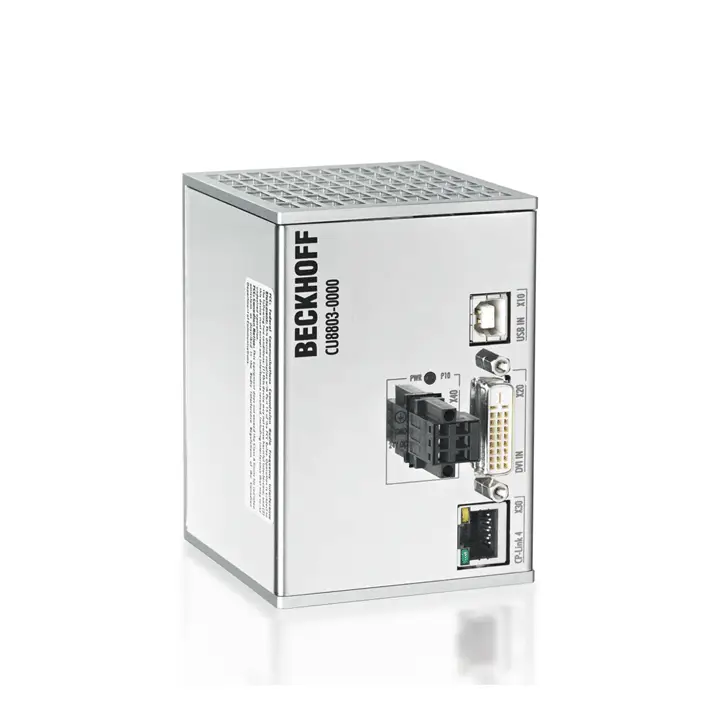

CU8803- | Beckhoff | CU8803-000x | Блок передатчика для CP-Link 4 – однокабельный Display Link
С CP-Link 4 расстояние между панелью управления и промышленным ПК может составлять до 100 m. В однокабельном решении видеосигнал, USB 2.0 и питание передаются по одному кабелю Cat.6A. Таким образом снижаются затраты на кабели и монтаж. Дополнительным преимуществом является использование полностью пассивных дисплеев....
Технические характеристики / CP29xx-0010 / Options
Корпус
metal housing for DIN rail installation
Интерфейсы
1 USB input with USB B socket to be connected to the PC in maximum 1 m distance; 1 DVI input with DVI-D socket to be connected to the PC in maximum 1 m distance; 1 CP-Link 4 output with RJ45 socket for up to 100 m Cat.6A cable
Соединительный кабель
1 m USB 2.0 USB-A to USB-B 1 m DVI to DVI, for PCs with DVI interface | 1 m USB 2.0 USB-A to USB-B 1 m DisplayPort to DVI, for PCs with DisplayPort interface
Питание
24 V DC
Размеры (Ш x В x Г)
70 mm x 100 mm x 80 mm
Рабочая температура
0…55°C
Степень защиты
IP20
Допуски/маркировки
CE, ATEX, IECEx (requires C9900-Z484)
Ex-маркировка
II 3 G Ex nA IIC T4 Gc II 3 D Ex tc IIIC T135 °C Dc Ex nA IIC T4 Gc Ex tc IIIC T135 °C Dc
Дополнительная информация
CP-Link 4 transfers USB 2.0 with 100 Mbit/s and DVI.
Описание
С CP-Link 4 расстояние между панелью управления и промышленным ПК может составлять до 100 m. В однокабельном решении видеосигнал, USB 2.0 и питание передаются по одному кабелю Cat.6A.
Таким образом снижаются затраты на кабели и монтаж. Дополнительным преимуществом является использование полностью пассивных дисплеев. Технология CP-Link 4 поддерживается сериями панелей с multi-touch Beckhoff CP29xx-0010 (встраиваемое исполнение) и CP39xx-0010 (исполнение для монтажного рычага).
Встраиваемые панели управления CP29xx-0010 с multi-touch и панели CP39xx-0010 с multi-touch для установки на монтажный рычаг могут работать на расстоянии до 100 m от ПК. CP-Link 4, двухкабельный Display Link, передает DVI и USB совместно через кабель Cat.6A. Блок передатчика CU8802 CP-Link 4 подключается к ПК через DVI и USB, либо в ПК устанавливается модуль PCIe ® для CP-Link 4 C9900-E276.
Панель управления также может получать питание через CP-Link 4 – однокабельный Display Link. Вместо CU8802 или модуля PCIe ® используется блок передатчика CU8803 CP-Link 4. Панель управления остается без изменений. Блок передатчика CU8803 подает питание на панель управления через кабель Cat.6A, по которому также передаются DVI и USB. Разъем питания на панели не используется.
