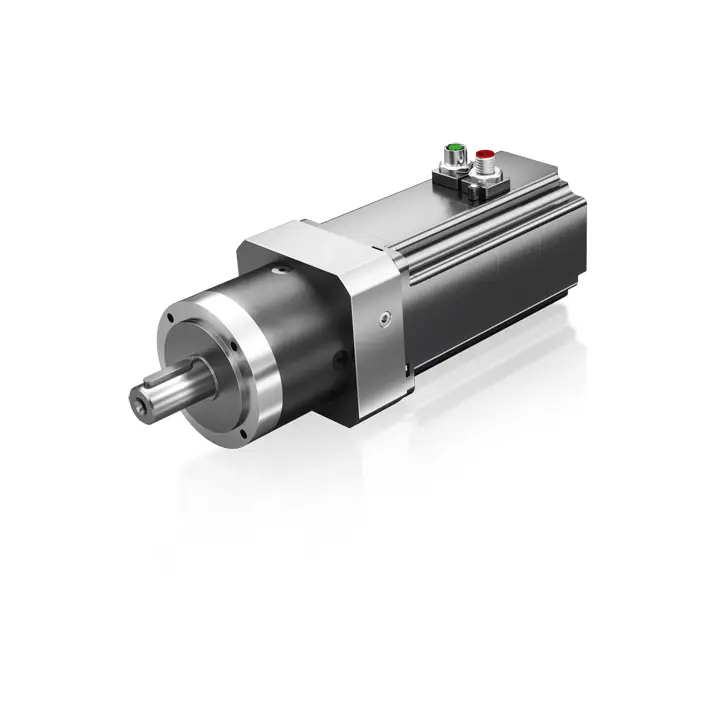

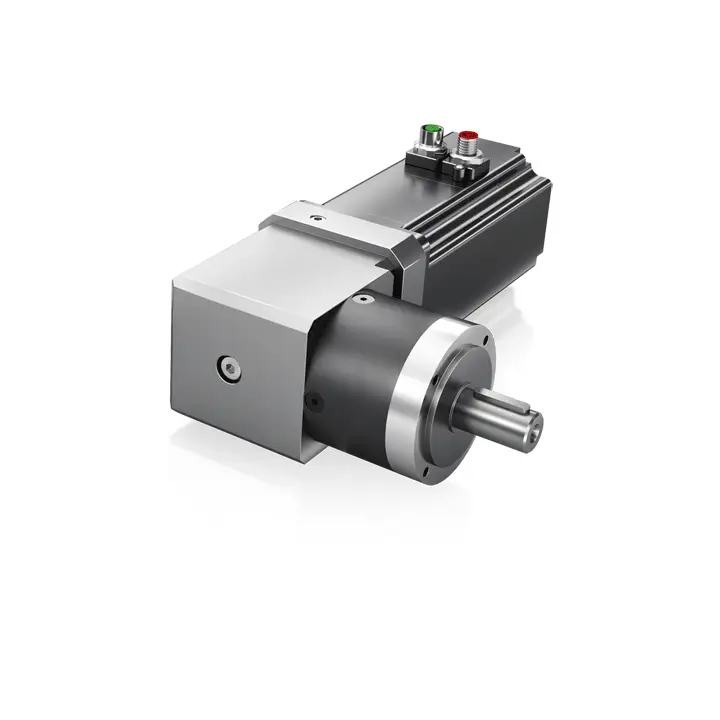

Серия планетарных редукторов AG2250 доступна в 1-, 2- или 3-ступенчатом исполнении. Для оптимизации конструкции планетарные и угловые планетарные редукторы доступны с различными передаточными отношениями.
| Variant | economy |
|---|---|
| Тип | economy |
| Nominal output torque | 50 Nm |
| Max. acceleration torque | 80 Nm |
| Gear stages | 3 |
| Gear ratio | 512 |
| Max. torsional backlash standard/reduced | ≤ 17/– arcmin |
| Ambient temperature (operation) | -25…+40°C |
| Конструктивное исполнение | flange-mounted according to B14 |
| Coating/surface | post-oxidized, heat-treated steel |
| Информация для заказа / AG2250xPLEaa | series/size (PLE40, PLE60, PLE80, WPLE40, WPLE60, WPLE80) |
| s = 3 | 3-stage with i = 60/80/100/120/160/200/256/320/512 |
| i | gear ratio |
| w = 0 | smooth shaft |
| w = 1 | shaft with groove and feather key |
| X | identifying letter for clamping hub diameter; not available for selection, is selected automatically based on the respective motor |
| y = 1 | standard torsional backlash |
| Motorsize | Specifies adapter unit between motor and gearbox. Correlates to motor flange code F or flange compatible motor type. |
| Motorsize = F2 | flange code F2: AM802x, AM812x, AMI812x |
| Motorsize = F3 | flange code F3: AM813x, AM803x, AM853x, AMP803x, AMP853x |
| Motorsize = F4 | flange code F4: AM814x, AM804x, AM834x, AM854x, AMP804x, AMP854x |
| Motorsize = I2 | flange code I2 (60 mm): AM102x |
| Motorsize = I3 | flange code I3 (80 mm): AM103x |
| Motorsize = N3 | flange code N3 (NEMA34): AS204x |
