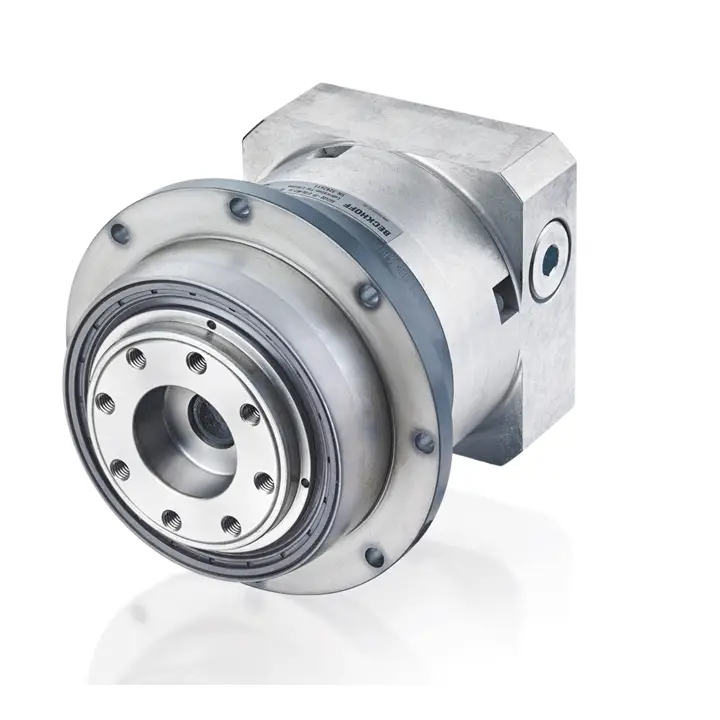

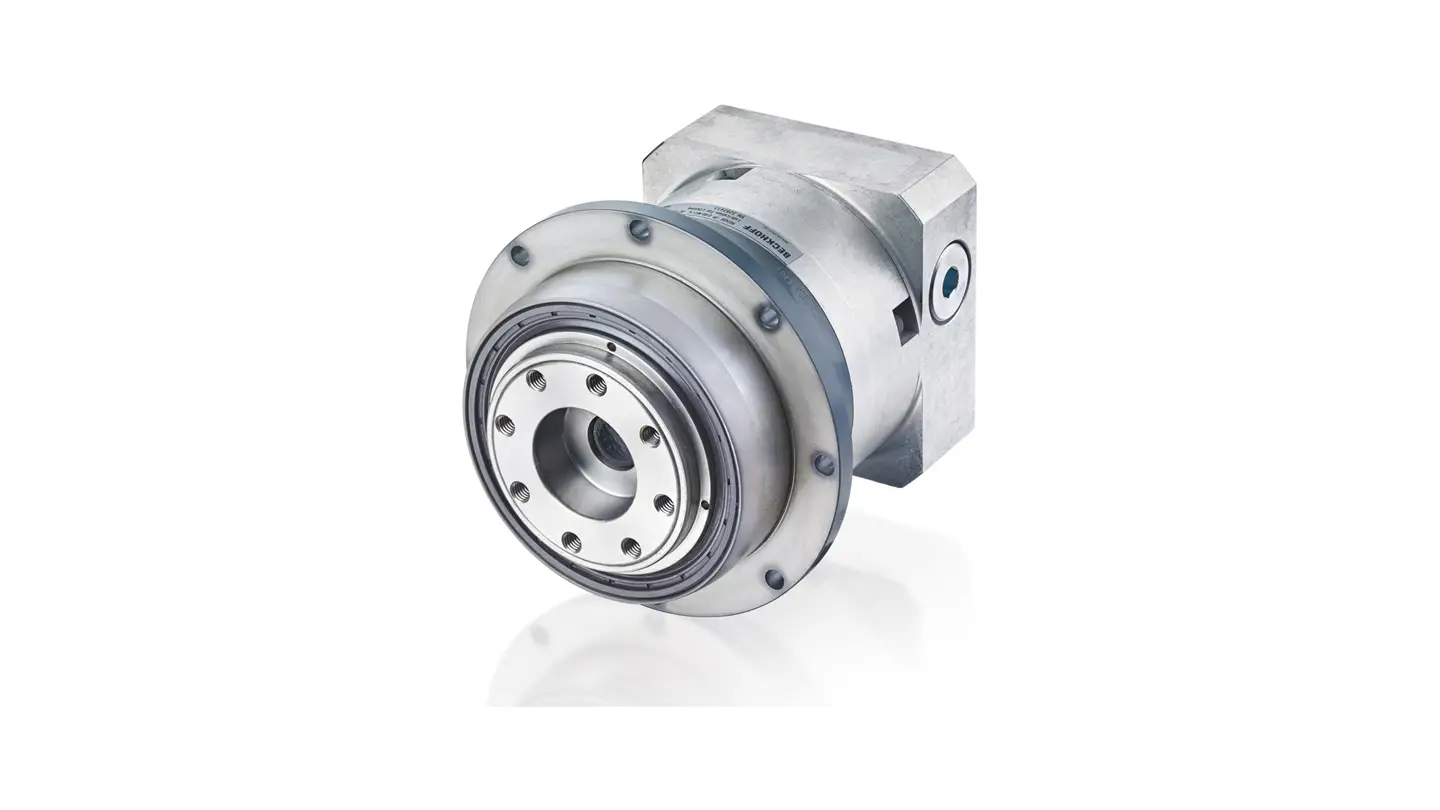

Планетарные редукторы с выходным фланцем высококлассной серии AG2400 воспринимают максимальные радиальные и осевые усилия и передают наивысшие крутящие моменты. Высококачественные зубчатые зацепления обеспечивают очень малый крутильный люфт, что делает данную серию редукторов идеальным решением для динамичных и...
| Variant | high-end |
|---|---|
| Тип | standard MF |
| Nominal output torque | 3840 Nm |
| Max. acceleration torque | 4800 Nm |
| Gear stages | 2 |
| Gear ratio | 100 |
| Max. torsional backlash standard/reduced | ≤ 3/2 arcmin |
| Ambient temperature (operation) | -15…+40°C |
| Конструктивное исполнение | planetary gear with output flange |
| Coating/surface | coated |
| Информация для заказа / AG2400aaa | series/size (004, 010, 025, 050, 110, 300, 500) |
| s = 1 | 1-stage with i = 4/5/7/10 |
| s = 2 | 2-stage with i = 16/20/21/25/28/31/35/40/50/61/70/91/100 |
| i | gear ratio |
| w = 0 | flange |
| X | identifying letter for clamping hub diameter; not available for selection, is selected automatically based on the respective motor |
| y = 0 | reduced torsional backlash |
| y = 1 | standard torsional backlash |
| Motorsize | Specifies adapter unit between motor and gearbox. Correlates to motor flange code F or flange compatible motor type. |
| Motorsize = F1 | flange code F1: AM801x, AM811x |
| Motorsize = F2 | flange code F2: AM802x, AM812x, AMI812x |
| Motorsize = F3 | flange code F3: AM803x, AM813x, AM833x, AM853x, AMI813x, AMP803x, AMP853x |
| Motorsize = F4 | flange code F4: AM804x, AM814x, AM834x, AM854x, AMP804x, AMP854x |
| Motorsize = F5 | flange code F5: AM805x, AM835x, AM855x, AMP805x, AMP855x |
| Motorsize = F6 | flange code F6: AM806x, AM836x, AM856x |
| Motorsize = F7 | flange code F7: AM807x, AM837x |
