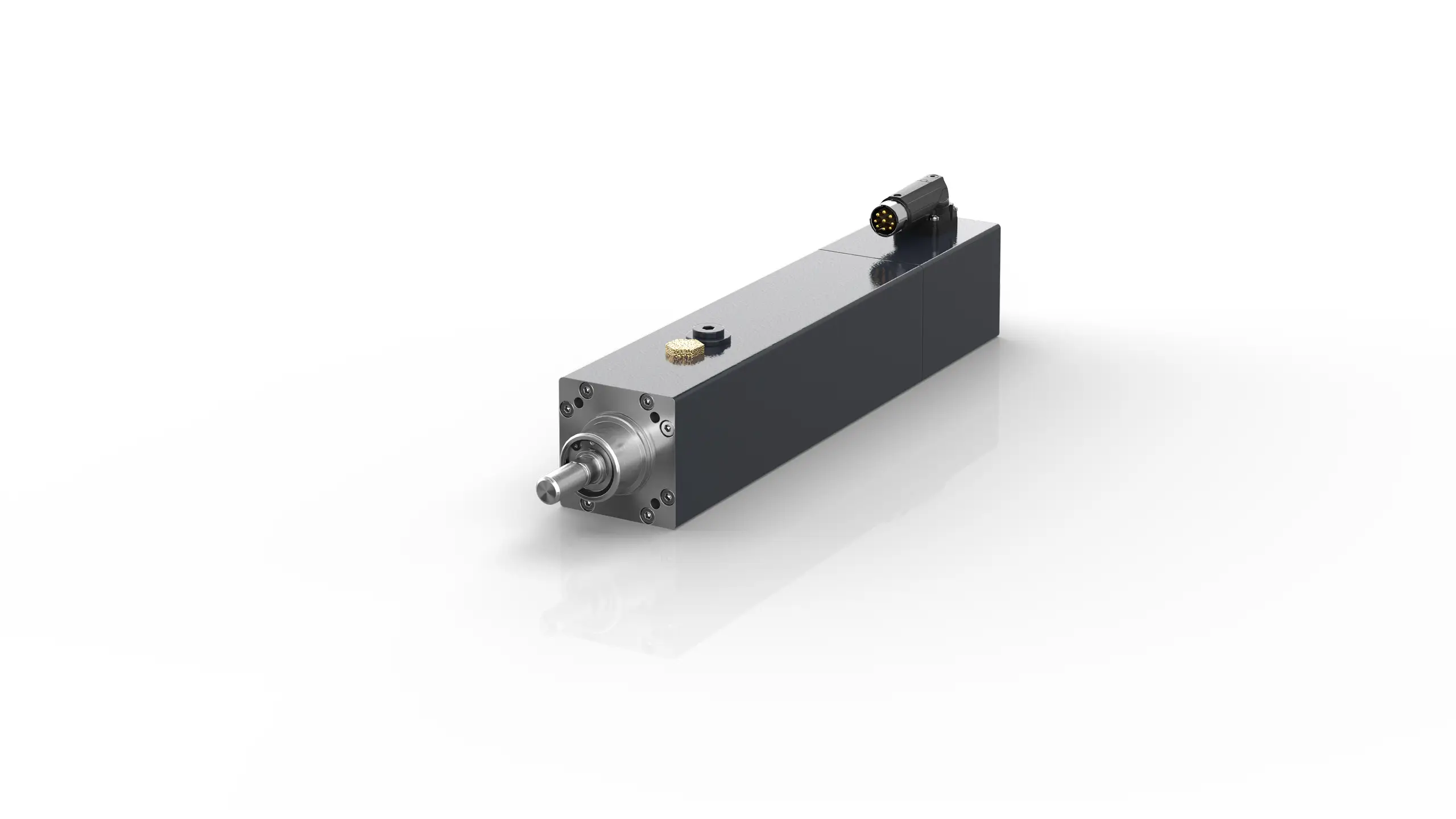

AA3023-2XYZ | Beckhoff | электрический цилиндр 6250 Н (Fmax), 0,5 м/с (vmax)

В зависимости от шага шпинделя электрические цилиндры AA3023 обеспечивают пиковое усилие 3125…6250 Н и максимальную скорость от 0,5 до 1,0 м/с в диапазоне напряжения от 100 до 480 В AC. Размеры AA3023 по фланцевому размеру и точкам крепления соответствуют пневматическому цилиндру по ISO 15552 с диаметром поршня 40 мм....

Технические характеристики

Номинальное напряжение	100…480 V AC
Peak force	6250 N
Continuous force	1400 N
Peak current	8.8 A
Continuous current	2.0 A
Max. speed	0.50 m/s
Max. acceleration	10 m/s²
Max. stroke	150 mm
Spindle pitch	5 mm with anti-twist protection
Охлаждение	convection
Motor feedback	OCT, 24 bit, SIL 2-capable, multi-turn absolute encoder OCT, EnDat ® 3, 19 bit, SIL 3-capable, single-turn or multi-turn absolute encoder, electronic nameplate
Технология подключения	itec ® plug
Ambient temperature (operation)	5…40°C
Допуски/маркировки	CE
Конструктивное исполнение	flange according to ISO 15552, flange-mounted according to IM B14, IM V18, IM V19
Материал	aluminum
Coating/surface	acrylic powder-coated, dark gray, similar to RAL7016
b	M12 x 1.25
d	24 mm
l	38 mm
r	58 mm
k	310 mm (Order option z (holding brake) has no influence on the overall length ot the motor)
Информация для заказа / AA3023-2XYZx = 2	150 mm stroke
y = H	One Cable Technology for power and feedback: feedback transmission via motor cable, no feedback cable necessary, electronic identification plate, multi-turn, absolute position within 4096 revolutions, resolution 24 bit, SIL 2-capable
y = J	EnDat ® 3; One Cable Technology for power and feedback: feedback transmission via motor cable, no feedback cable necessary, electronic nameplate, multi-turn, absolute position within 4096 revolutions, resolution 19 bit, SIL 3-capable (mandatory for TwinSAFE Safe Motion functions at AX8xxx-x2xx), only at AX8000 from firmware 1.07
z = 0	without holding brake
z = 1	with permanent magnet-excited holding brake
