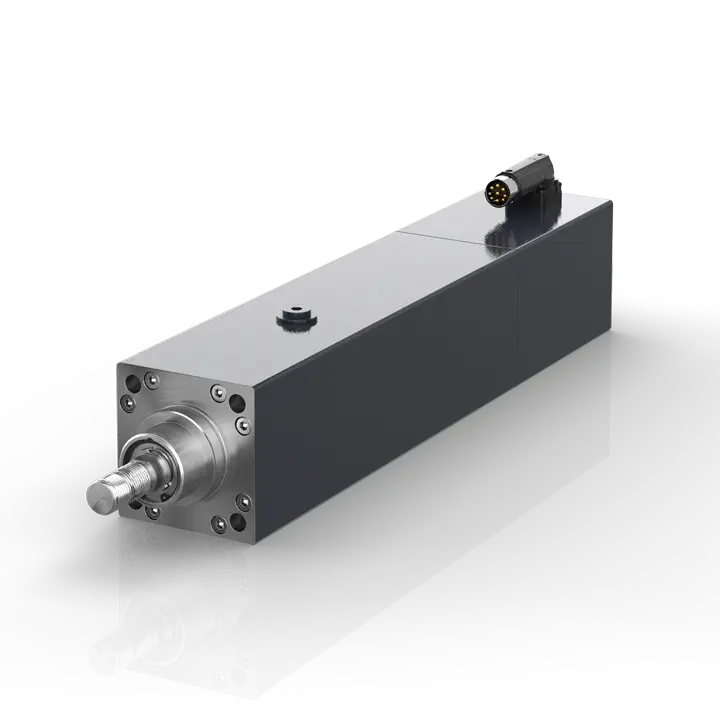

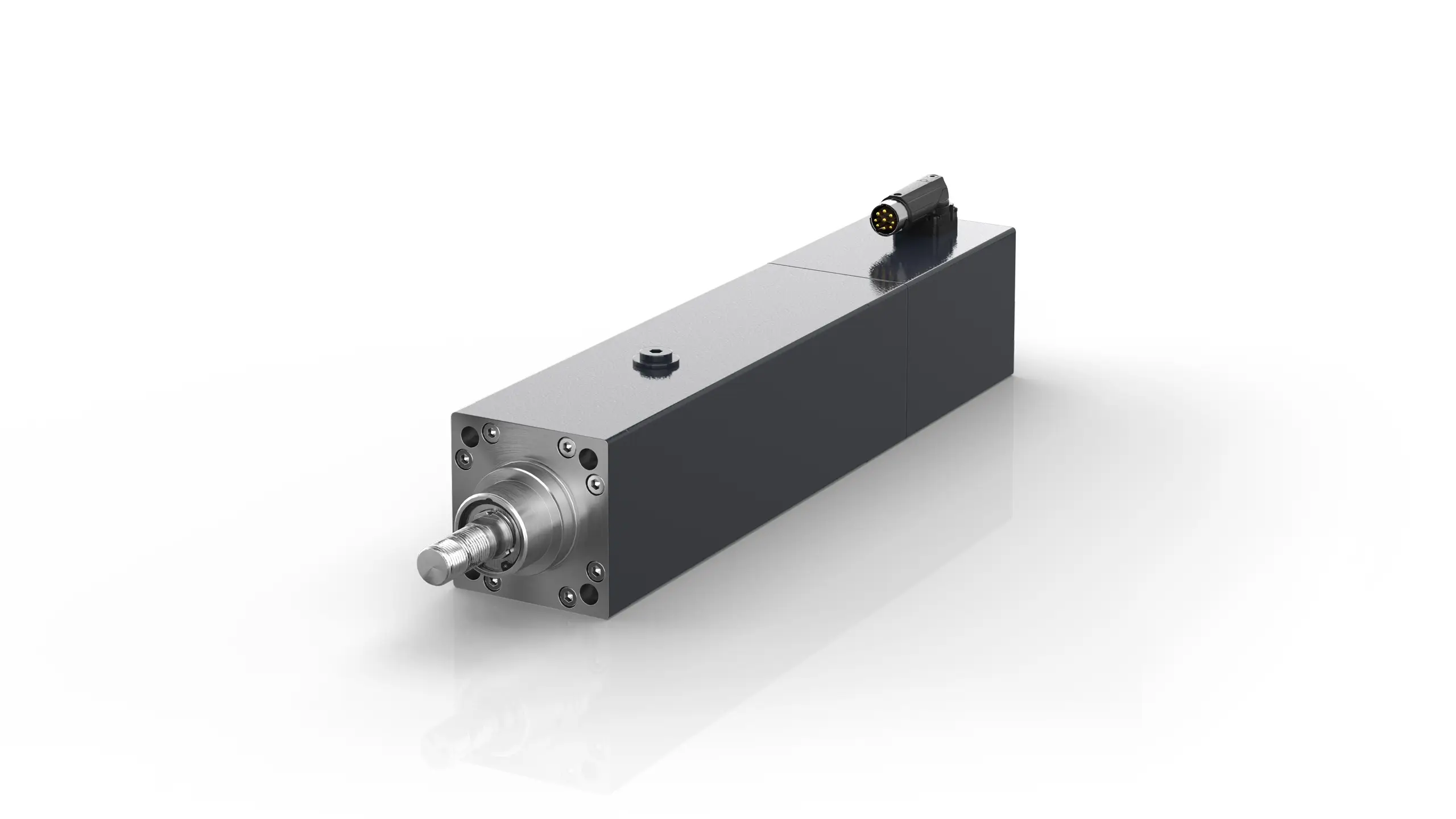

AA3033-4XYZ | Beckhoff | электрический цилиндр 6250 Н (Fmax), 1,0 м/с (vmax)

Электрические цилиндры серии AA3000 являются оптимальными прямыми приводами для линейных применений с высокими технологическими усилиями и скоростями. Преимущества по усилию, динамике и компактности сочетаются с преимуществами сервотехнологии, такими как управляемое позиционирование, безопасное удержание в состоянии...

Технические характеристики

Номинальное напряжение	100…480 V AC
Peak force	6250 N
Continuous force	1850 N
Peak current	15 A
Continuous current	4.7 A
Max. speed	1.0 m/s
Max. acceleration	20 m/s²
Max. stroke	200 mm
Spindle pitch	10 mm with anti-twist protection
Охлаждение	convection
Motor feedback	OCT, 24 bit, SIL 2-capable, multi-turn absolute encoder OCT, EnDat ® 3, 19 bit, SIL 3-capable, single-turn or multi-turn absolute encoder, electronic nameplate
Технология подключения	itec ® plug
Ambient temperature (operation)	5…40°C
Допуски/маркировки	CE
Конструктивное исполнение	flange according to ISO 15552, flange-mounted according to IM B14, IM V18, IM V19
Материал	aluminum
Coating/surface	acrylic powder-coated, dark gray, similar to RAL7016
b	M16 x 1.5
d	32 mm
l	56.5 mm
r	75 mm
k	380 mm (Order option z (holding brake) has no influence on the overall length ot the motor)
Информация для заказа / AA3033-4XYZx = 3	200 mm stroke
y = H	One Cable Technology for power and feedback: feedback transmission via motor cable, no feedback cable necessary, electronic identification plate, multi-turn, absolute position within 4096 revolutions, resolution 24 bit, SIL 2-capable
y = J	EnDat ® 3; One Cable Technology for power and feedback: feedback transmission via motor cable, no feedback cable necessary, electronic nameplate, multi-turn, absolute position within 4096 revolutions, resolution 19 bit, SIL 3-capable (mandatory for TwinSAFE Safe Motion functions at AX8xxx-x2xx), only at AX8000 from firmware 1.07
z = 0	without holding brake
z = 1	with permanent magnet-excited holding brake
