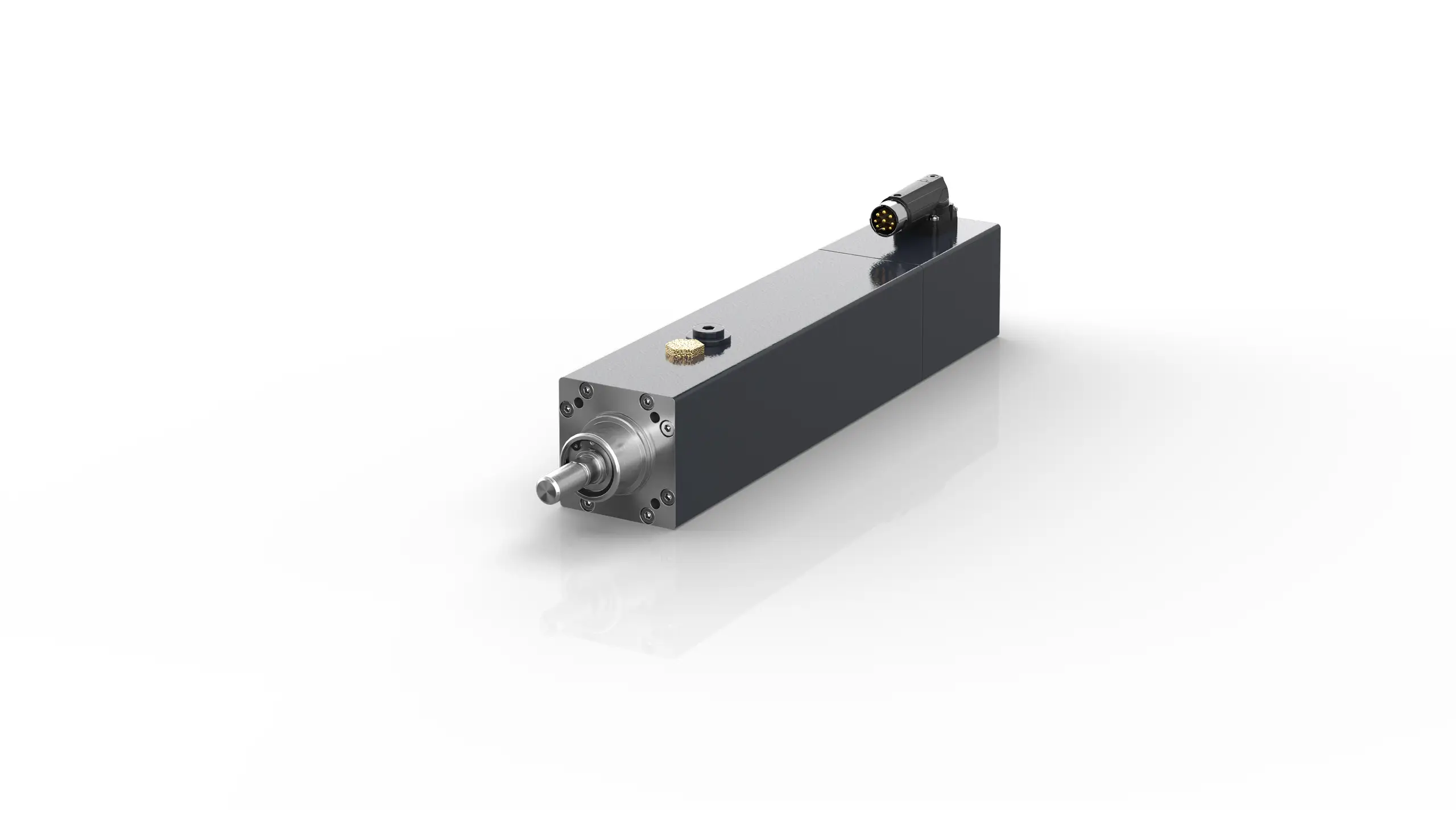

AA3123-2XYZ | Beckhoff | электрический цилиндр 5300 Н (Fmax), 0,28 м/с (vmax)

В зависимости от шага ходового винта электрические цилиндры AA3123 обеспечивают пиковое усилие 2650…5300 Н и максимальную скорость от 0,28 до 0,56 м/с в диапазоне напряжения от 24 до 48 В DC. Размеры AA3123 по фланцевому размеру и точкам крепления соответствуют пневматическому цилиндру по ISO 15552 с диаметром поршня...

Технические характеристики

Номинальное напряжение	24…48 V DC
Peak force	5300 N
Continuous force	1300 N
Peak current	32 A
Continuous current	8 A
Max. speed	0.28 m/s
Max. acceleration	10 m/s²
Max. stroke	150 mm
Spindle pitch	5 mm with anti-twist protection
Охлаждение	convection
Motor feedback	OCT, 24 bit, SIL 2-capable, multi-turn absolute encoder
Технология подключения	itec ® plug
Ambient temperature (operation)	5…40°C
Допуски/маркировки	CE
Конструктивное исполнение	flange according to ISO 15552, flange-mounted according to IM B14, IM V18, IM V19
Материал	aluminum
Coating/surface	acrylic powder-coated, dark gray, similar to RAL7016
b	M12 x 1.25
d	24 mm
l	38 mm
r	58 mm
k	310 mm (Order option z (holding brake) has no influence on the overall length ot the motor)
Информация для заказа / AA3123-2XYZx = 2	150 mm stroke
y = H	One Cable Technology for power and feedback: feedback transmission via motor cable, no feedback cable necessary, electronic identification plate, multi-turn, absolute position within 4096 revolutions, resolution 24 bit, SIL 2-capable
z = 0	without holding brake
z = 1	with permanent magnet-excited holding brake
