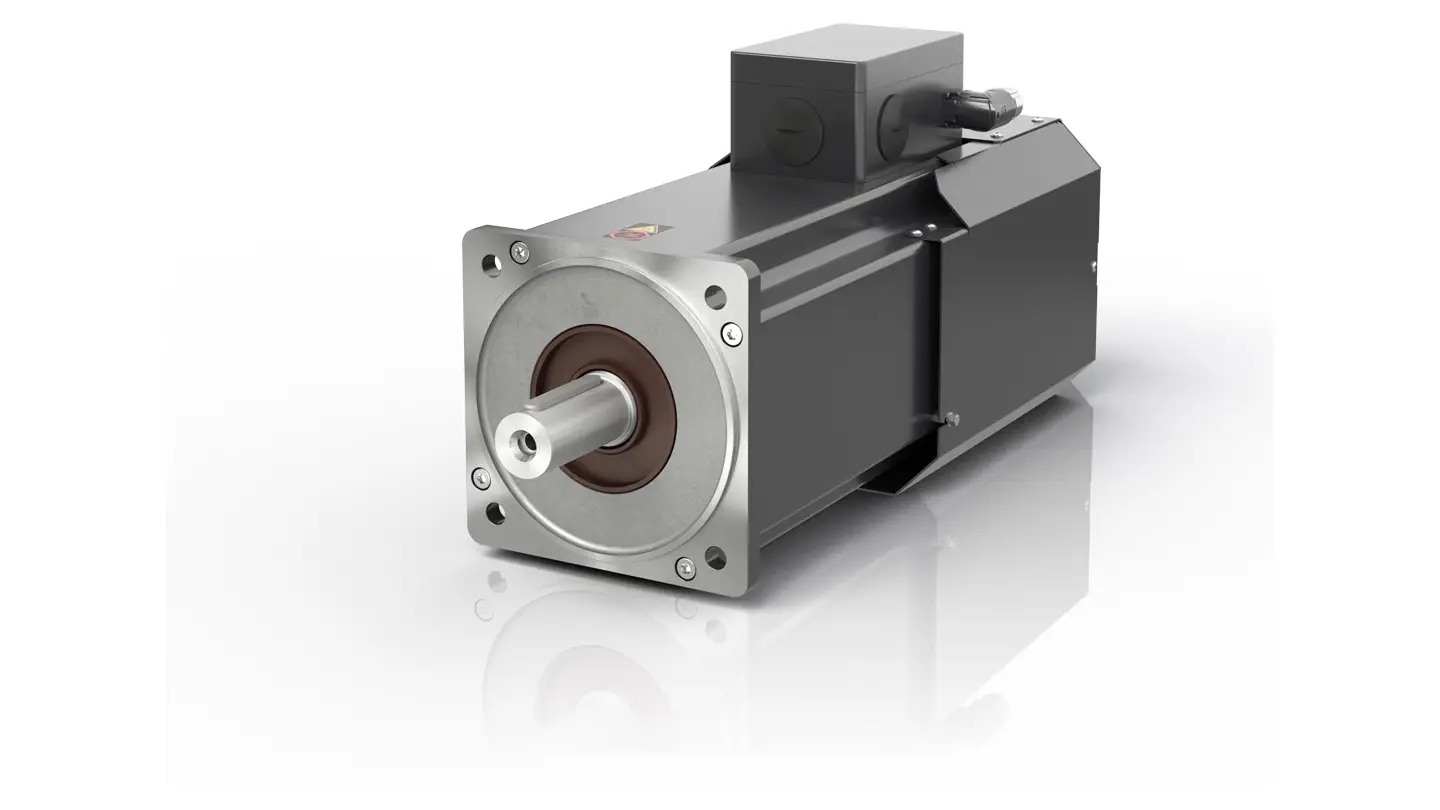

Стандартный сервомотор AM8074 подходит для приводных решений с высочайшими требованиями к динамике и производительности в диапазоне напряжения 400…480 В переменного тока. Момент покоя двигателя зависит от обмотки и находится в диапазоне 92,0…129 Н·м. Стандартный сервомотор с кодом фланца F7 (194 мм) и длиной двигателя...
| Номинальное напряжение | 100…480 V AC |
|---|---|
| Standstill torque | 129 Nm |
| Rated torque | 51.7 Nm |
| Peak torque | 356 Nm |
| Rated speed | 2000 min -1 |
| Rated power | 10.83 kW |
| Standstill current | 49.4 A |
| Peak current | 129 A |
| Torque constant | 2.61 Nm/A |
| Rotor moment of inertia | 180 kgcm² |
| Motor feedback | resolver, single-turn absolute encoder HIPERFACE ® , multi-turn absolute encoder |

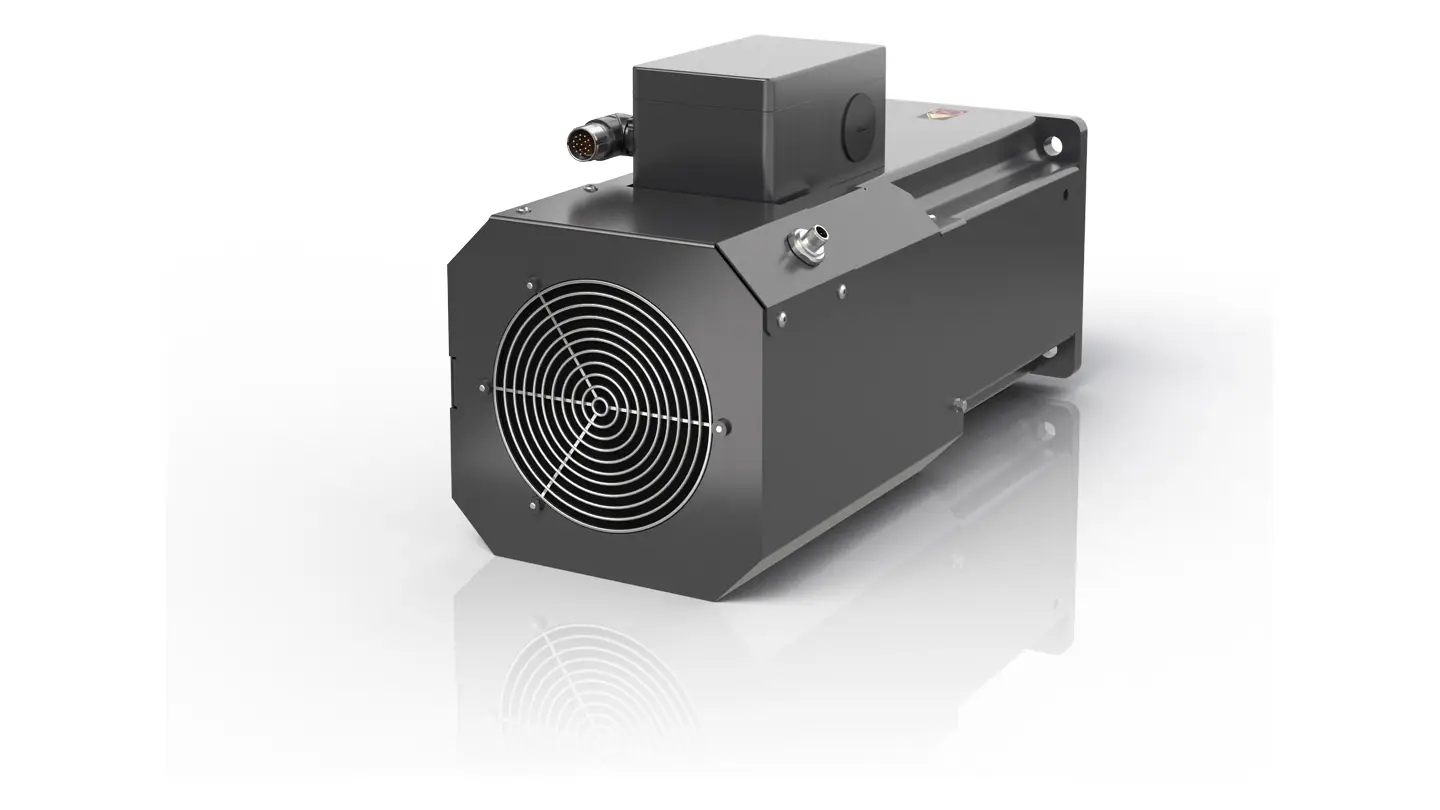

| Охлаждение | external axial ventilation |
| Технология подключения | terminal box |
| Ambient temperature (operation) | 5…40°C |
| Допуски/маркировки | CE, cURus |
| Конструктивное исполнение | flange-mounted according to IM B5, IM V1, IM V3 |
| Материал | aluminum |
| Coating/surface | acrylic powder-coated, dark gray, similar to RAL7016 |
| b | 38 k6 |
| d | 80 mm |
| l | 215 mm |
| r | 194 mm |
| k (without brake) | 507.5 mm |
| k (with brake) | 568,5 mm |
| Информация для заказа / AM8074-WTYZw = 0 | smooth shaft |
| w = 1 | shaft with groove and feather key according to DIN 6885 |
| w = 2 | shaft with IP65 sealing ring, smooth shaft |
| w = 3 | shaft with IP65 sealing ring, shaft with groove and feather key |
| w = 4 | shaft with IP65 sealing ring, smooth shaft and sealing air connection |
| w = 5 | shaft with IP65 sealing ring, shaft with groove and feather key and sealing air connection |
| y = 0 | 2-cable standard: feedback resolver |
| y = 4 | 2-cable standard: feedback multi-turn, absolute encoder SKM36, 128 SinCos periods (only for AM806x und AM807x) |
| y = N | without feedback (sensorless) |
| z = A | forced cooling IP20, without holding brake, for AM805x, AM806x, AM807x (1) |
| z = B | forced cooling IP20, with backlash-free permanent magnet holding brake, for AM805x, AM806x, AM807x |
| z = C | forced cooling IP65, without holding brake, for AM805x, AM806x, AM807x (2) |
| z = D | forced cooling IP65, with backlash-free permanent magnet holding brake for AM805x, AM806x, AM807x |
