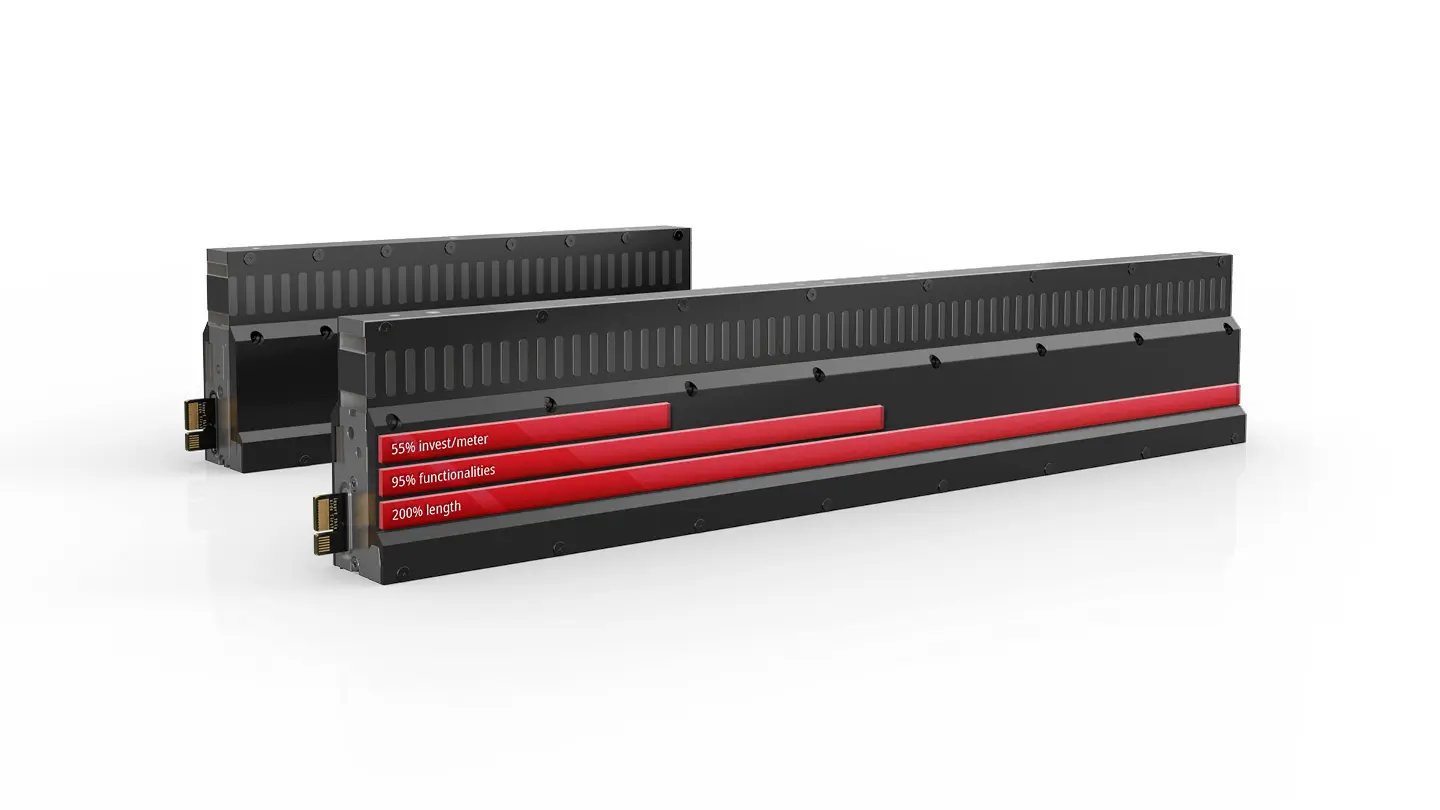

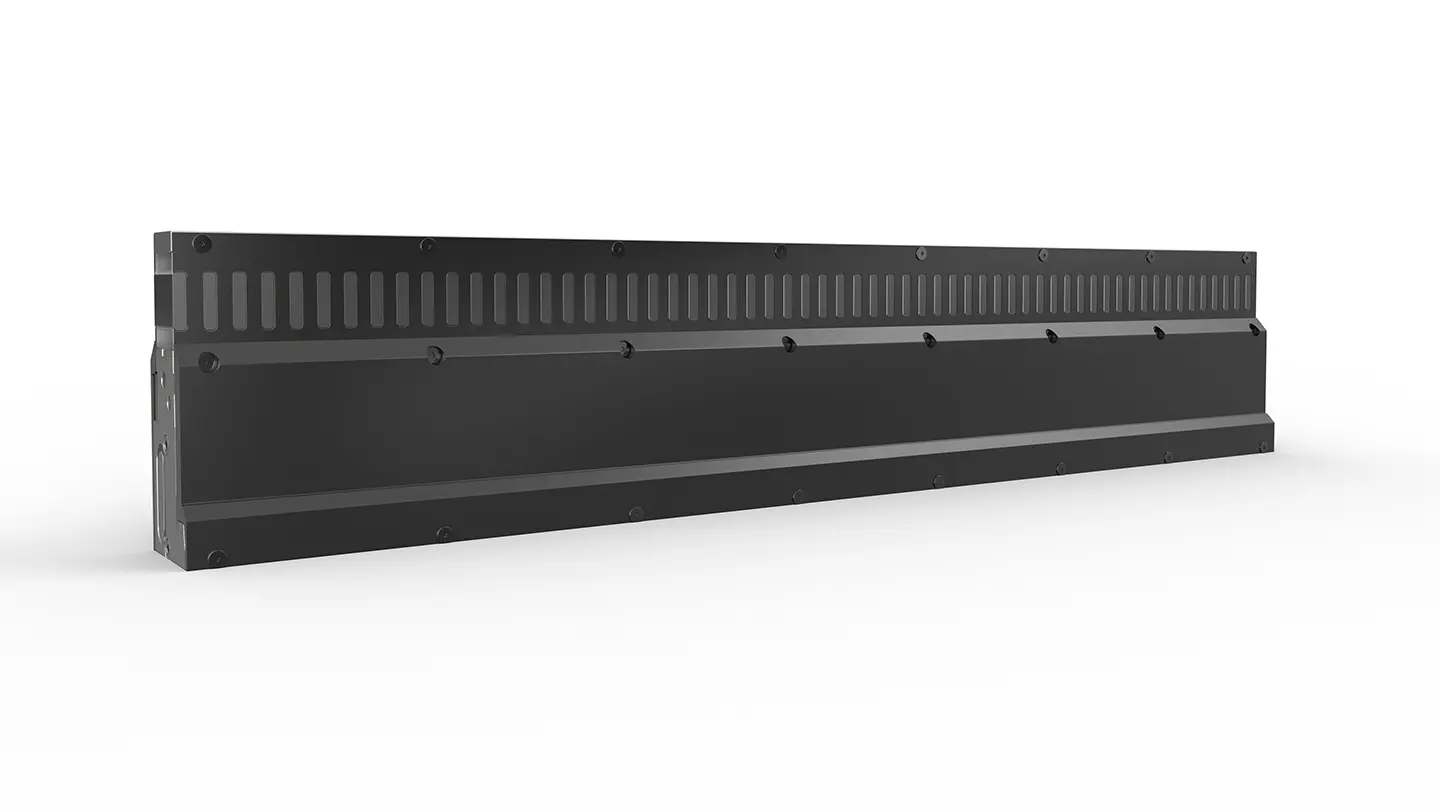

Моторный модуль AT2200 является элементом для формирования прямолинейных участков трассы XTS. Простое соединение этих моторных модулей штекерным способом устанавливает между ними электрическое соединение. При одном источнике питания можно последовательно соединить не более 6 моторных модулей в сегмент питания длиной 3...
| Geometries | any (by combination with segments of the standard motor modules) |
|---|---|
| Alignment | horizontally, vertically or at any angle from 1…179° |
| Peak force | AT9001-x550 (5-pin): 80 N, AT9001-x775 (7-pin): 105 N, AT9001-xAA0 (10-pin): 168 N (specification refer to straight sections) |
| Continuous force | AT9001-x550 (5-pin): 30 N, AT9001-x775 (7-pin): 45 N, AT9001-xAA0 (10-pin): 75 N (specification refers to straight sections) |
| Max. speed | 4 m/s |
| Max. acceleration | 10 g |
| Payload | up to 20 kg, higher loads with reduced dynamics |
| Время цикла | 250 µs |
| Absolute accuracy | < ±0.70 mm within a straight module |
| Repeatability | < ±0.075 mm (standstill unidirectional) |
| Positioning accuracy | < ±0.45 mm |
| System size | > 100 m, > 200 movers |
| Степень защиты | IP65 (in assembled condition for a closed system, only waterproof for a short time, not corrosion resistant) |
| Допуски/маркировки | CE, UL |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Конструктивное исполнение | straight |
| Motor length | 500 mm |
| Технология подключения | connectors between the motor modules (daisy chaining) |
| Length per feed | max. 3 m (voltage supply, EtherCAT) |
| Охлаждение | convection |
| Ambient temperature (operation) | 0…40°C |
| Рабочее напряжение | 48 V DC |
| Номинальный ток | 16 A |
| Peak current | < 48 A |
| Control voltage | 24 V DC -15/+20% |
| Power consumption control voltage | 20 W per meter travel distance |
| Width | 39.1 mm |
| Height | 96 mm |
| Вес | 4.0 kg |
| Информация для заказа / AT2200AT2200-0500 | motor module EcoLine, straight, 48 V DC/24 V DC, 500 mm x 39.1 mm x 96 mm (L x W x H), 4.0 kg, UL-certified |
| AT2200-0500-0002 | motor module EcoLine, straight (top profile without drilling hole), 48 V DC/24 V DC, 500 mm x 39.1 mm x 96 mm (L x W x H), 4.0 kg, UL-certified |
