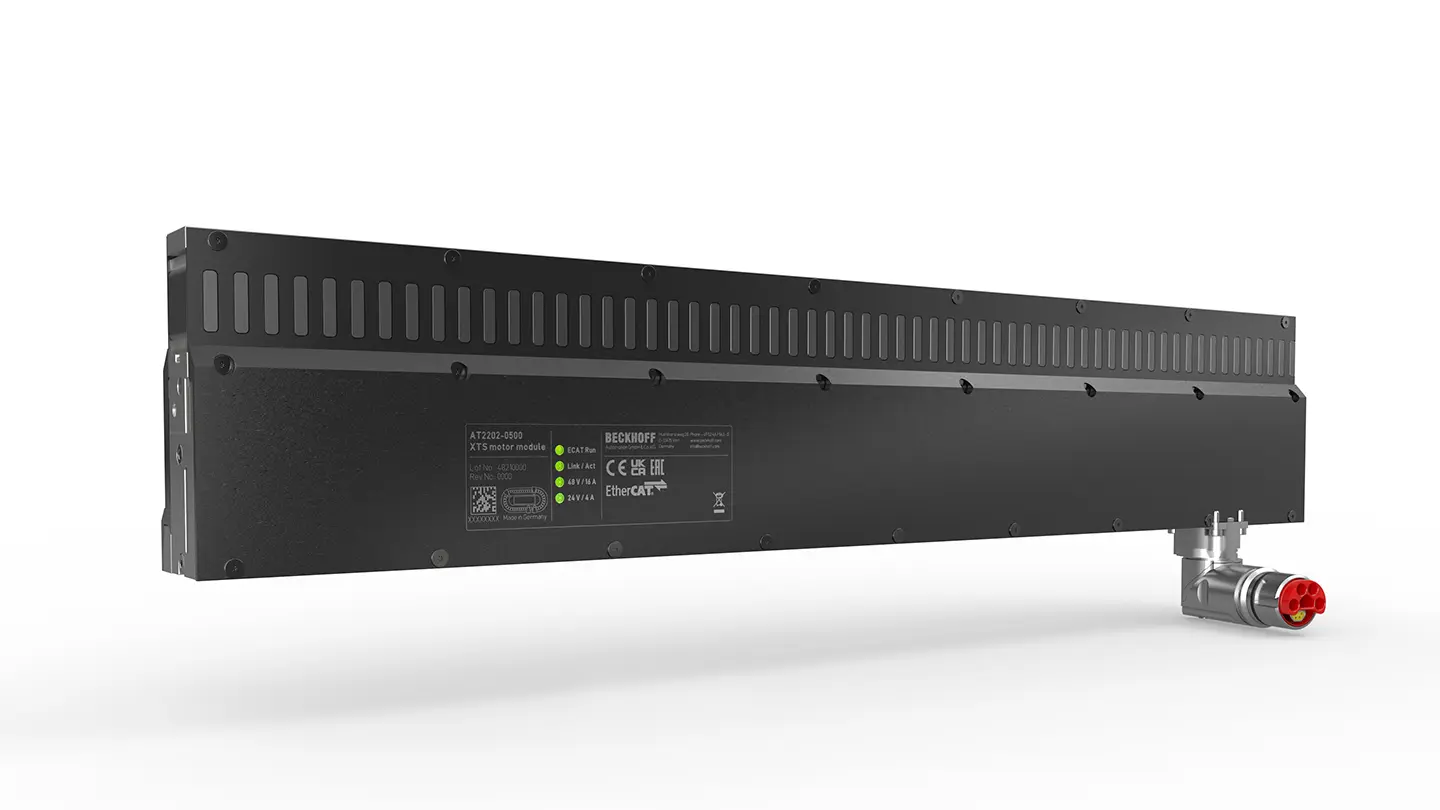

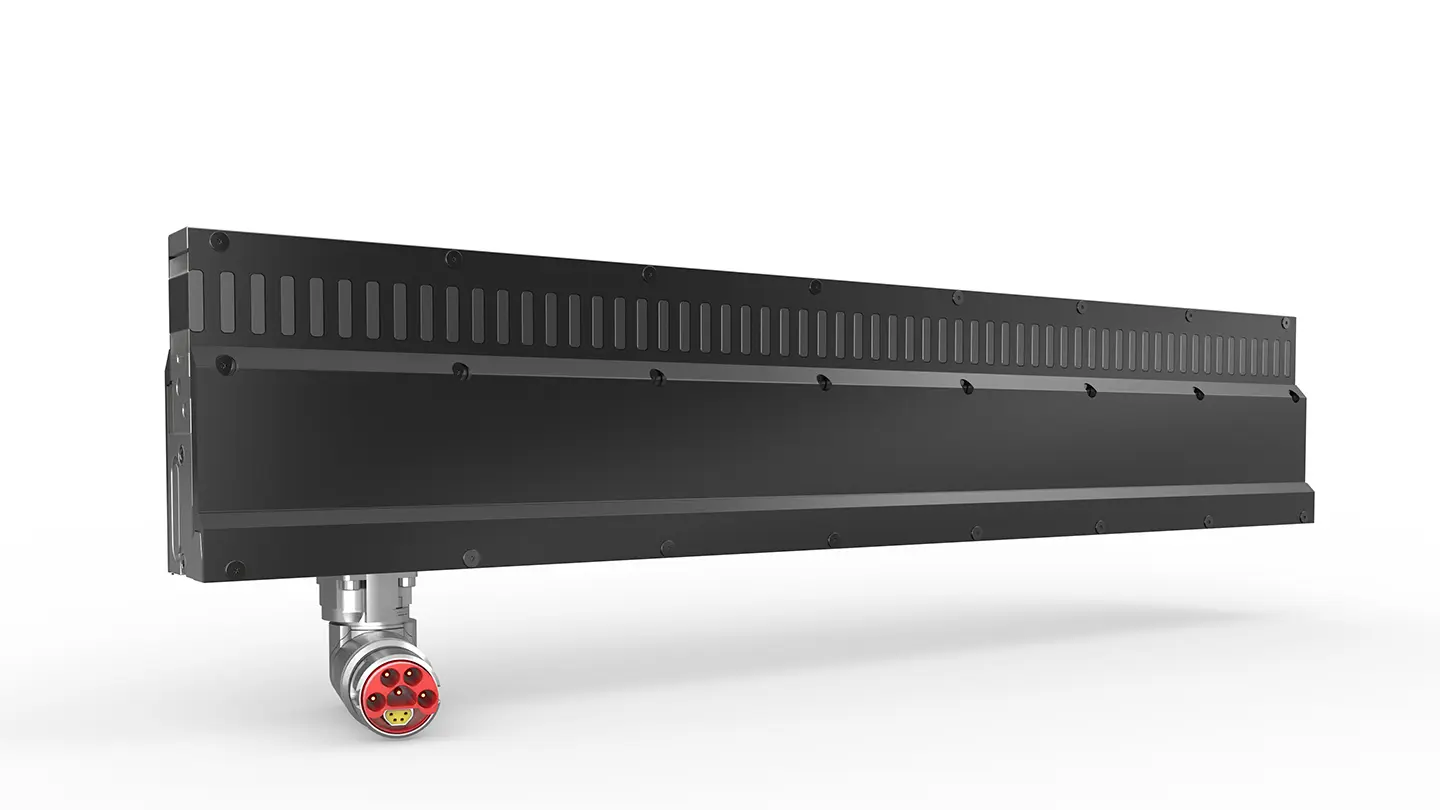

Моторный модуль AT2202 в значительной степени аналогичен моторному модулю AT2200. Кроме того, он оснащен разъемом для подачи питания и коммуникации, к которому могут подключаться соединительные кабели переменной длины. По сравнению с фиксированными соединительными кабелями эти соединительные кабели пригодны для...
| Geometries | any (by combination with segments of the standard motor modules) |
|---|---|
| Alignment | horizontally, vertically or at any angle from 1…179° |
| Peak force | AT9001-x550 (5-pin): 80 N, AT9001-x775 (7-pin): 105 N, AT9001-xAA0 (10-pin): 168 N (specification refer to straight sections) |
| Continuous force | AT9001-x550 (5-pin): 30 N, AT9001-x775 (7-pin): 45 N, AT9001-xAA0 (10-pin): 75 N (specification refers to straight sections) |
| Max. speed | 4 m/s |
| Max. acceleration | 10 g |
| Payload | up to 20 kg, higher loads with reduced dynamics |
| Время цикла | 250 µs |
| Absolute accuracy | < ±0.70 mm within a straight module |
| Repeatability | < ±0.075 mm (standstill unidirectional) |
| Positioning accuracy | < ±0.45 mm |
| System size | > 100 m, > 200 movers |
| Степень защиты | IP65 (in assembled condition for a closed system, only waterproof for a short time, not corrosion resistant) |
| Допуски/маркировки | CE, UL |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Конструктивное исполнение | straight |
| Motor length | 500 mm |
| Технология подключения | B23 connector |
| Length per feed | max. 3 m (voltage supply, EtherCAT) |
| Охлаждение | convection |
| Ambient temperature (operation) | 0…40°C |
| Рабочее напряжение | 48 V DC |
| Номинальный ток | 16 A |
| Peak current | < 48 A |
| Control voltage | 24 V DC -15/+20% |
| Power consumption control voltage | 20 W per meter travel distance |
| Width | 39.1 mm |
| Height | 96 mm |
| Вес | 4.3 kg |
| Информация для заказа / AT2202AT2202-0500 | motor module EcoLine with rotatable B23 ENP connector for infeed, straight, 48 V DC/24 V DC, 500 mm x 39.1 mm x 96 mm (L x W x H), 4.3 kg, UL-certified |
| AT2202-0500-0002 | motor module EcoLine with rotatable B23 ENP connector for infeed, straight (top profile without drilling hole), 48 V DC/24 V DC, 500 mm x 39.1 mm x 96 mm (L x W x H), 4.3 kg, UL-certified |
