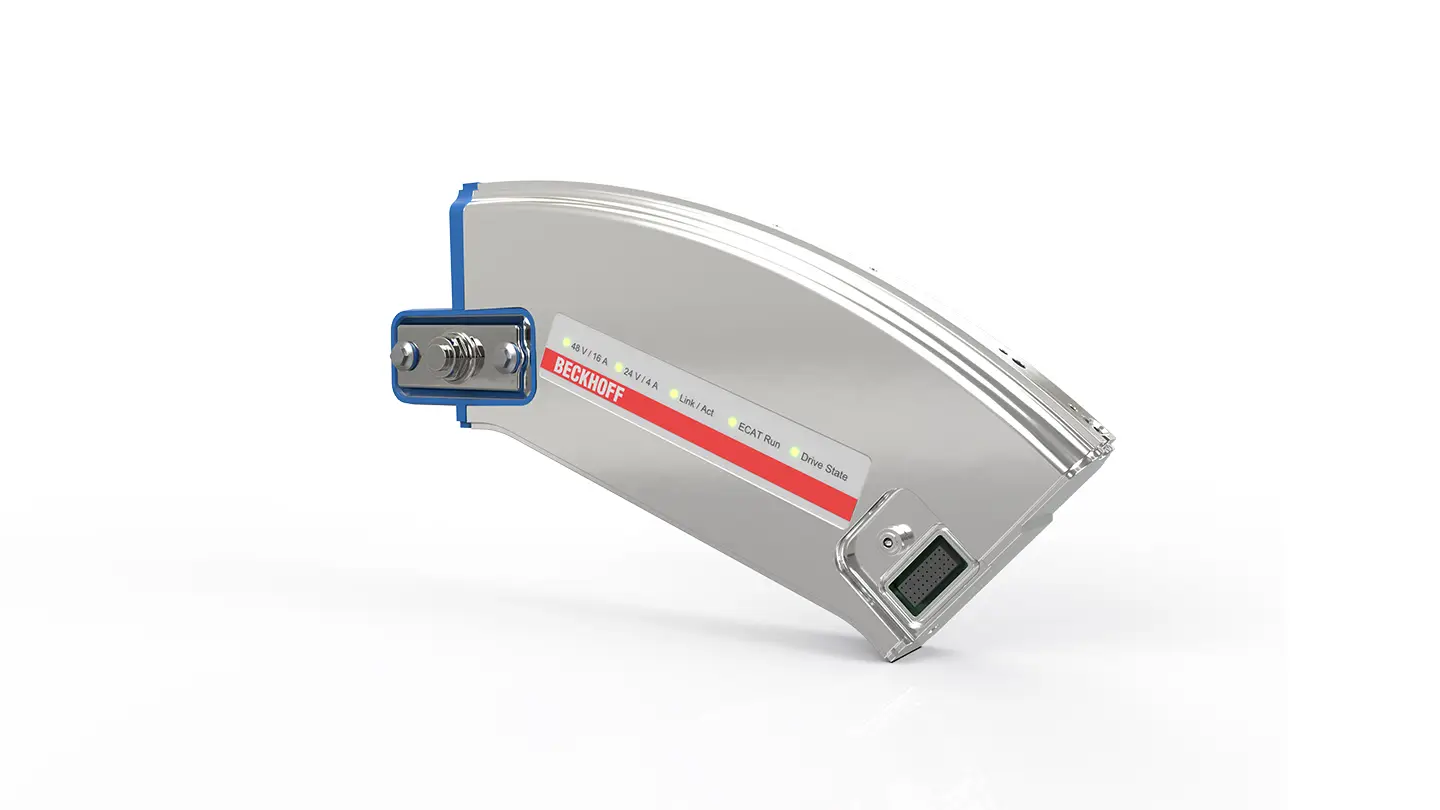

Моторные модули с обозначением изделия ATH204x являются элементами для построения криволинейных участков трассы XTS для сложных условий эксплуатации. Они представляют собой криволинейный сегмент 45° (внешняя кривая) окружности диаметром 637 мм. Через боковые штекерные контакты для передачи питания и коммуникации...
| Geometries | rectangle, square, circle or straight |
|---|---|
| Diameter | 180° curved segment: 267 mm (clothoid), 45° curved segment: 637 mm (1) |
| Alignment | horizontally, vertically or at any angle from 1…179° |
| Peak force | ATH9001-x550 (5-pin): 90 N, ATH9001-xAA0 (10-pin): 145 N (specification refer to straight sections) |
| Continuous force | ATH9001-x550 (5-pin): 30 N, ATH9001-xAA0 (10-pin): 55 N (specification refers to straight sections) |
| Max. speed | 4 m/s |
| Max. acceleration | 10 g |
| Payload | up to 4 kg, higher loads with reduced dynamics |
| Время цикла | 250 µs |
| Absolute accuracy | < ±0.25 mm within a straight module |
| Repeatability | < ±0.01 mm (standstill unidirectional) |
| Positioning accuracy | < ±0.15 mm @ 1.5 m/s within a straight module |
| System size | > 100 m, > 200 movers |
| Степень защиты | IP69K (in assembled condition for a closed system) |
| Допуски/маркировки | CE, UL |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Конструктивное исполнение | curved segment, 45° (positive curve, Ø 637 mm) |
| Motor length | 250 mm |
| Технология подключения | cover between the motor modules (daisy chaining) |
| Материал | housing: stainless steel 1.4404 AISI 316L; sealing: VMQ silicone |
| Length per feed | max. 3 m (voltage supply, EtherCAT) |
| Охлаждение | convection |
| Ambient temperature (operation) | 0…40°C |
| Рабочее напряжение | 48 V DC |
| Номинальный ток | 16 A |
| Peak current | < 48 A |
| Control voltage | 24 V DC -15/+20% |
| Power consumption control voltage | 30 W per meter travel distance |
| Width | 34 mm |
| Height | 115 mm |
| Вес | 4.6 kg |
| Информация для заказа / ATH2040ATH2040-0250 | stainless steel motor module, 45° (positive curve, convex, radius constant), 48 V DC/24 V DC, protection rating IP69K, 258 mm x 34 mm x 115 mm (L x B x H), 4.6 kg, UL-certified |
| ATH2040-0250-0002 | stainless steel motor module with cover for guide rail mounting surface, 45° (positive curve, convex, radius constant, top profile without drilling hole), 48 V DC/24 V DC, protection rating IP69K, 258 mm x 34 mm x 115 mm (L x B x H), 4.9 kg, UL-certified |
