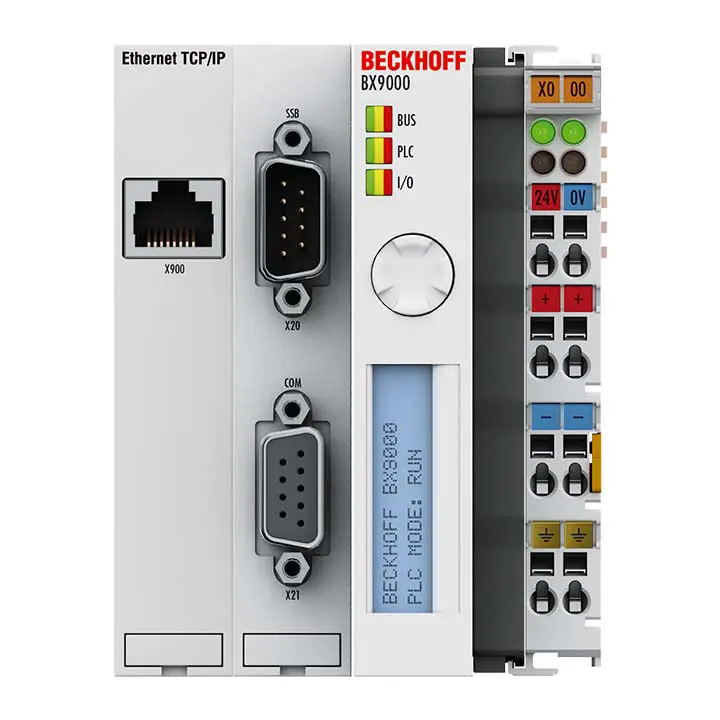

Контроллер шинных клемм BX9000 имеет интерфейс slave/master Ethernet. Контроллер поддерживает автоматическое определение скорости передачи до 100 Мбит. Адрес может быть задан посредством DHCP, BootP, ARP или с помощью джойстикового переключателя. С контроллером может обмениваться до 2 кбайт входных и до 2 кбайт...
| Program memory | 256 kbytes |
|---|---|
| Data memory | 256 kbytes |
| Remanent data | 2 kbytes |
| Persistent data | 1 kbyte |
| Runtime system | 1 PLC task |
| PLC cycle time | approx. 1 ms for 1,000 instructions (without I/O cycle, K-bus) |
| Языки программирования | IEC 61131-3 (IL, LD, FBD, SFC, ST) |
| Online change | yes |
| Загрузка/выгрузка кода | yes/yes |
| Макс. количество байтов полевой шины | 512 byte input and 512 byte output |
| Max. number of bytes process image | 2048 byte input and 2048 byte output |
| Цифровые периферийные сигналы | 2,040 inputs/outputs |
| Аналоговые периферийные сигналы | 512 inputs/outputs |
| Протокол | TwinCAT ADS, Modbus TCP |
| Скорости передачи данных | 10/100 Mbit/s, automatic recognition of the transmission rate |
| Шинный интерфейс | RJ45 |
| Интерфейсы | COM1: 1 x RS232, COM2: 1 x RS232 or RS485 |
| SSB | CANopen-based subsidiary bus system for the connection of further peripheral devices |
| Диагностический светодиод | 2 x power supply, 2 x K-bus |
| Дисплей | FSTN display with 2 x 16 characters for diagnosis or own texts, illuminated |
| Switch | joystick switch for parameterisation and diagnosis |
| Тактовая частота | battery-powered real-time clock for time and date |
| Питание | 24 V DC (-15%/+20%) |
| Входной ток | 140 mA + (total K-bus current)/4, 500 mA max. |
| Пусковой ток | 2.5 x continuous current |
| Питание от K-bus | 1450 mA |
| Силовые контакты | max. 24 V DC/max. 10 A |
| Гальваническая развязка | 500 V (power contact/supply voltage) |
| Вес | approx. 250 g |
| Рабочая температура | 0…55°C |
| Температура хранения | -25…+85°C |
| Относительная влажность | 95%, no condensation |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Степень защиты/монтажное положение | IP20/variable |
| Допуски/маркировки | CE, UL |
| Материал | polycarbonate |
| Монтаж | on 35 mm DIN rail, conforming to EN 60715 with lock |
| Монтаж вплотную посредством ... | double slot and key connection |
| Маркировка | labeling of the BZxxxx series |
| Монтаж проводки | solid conductor (s), flexible conductor (st) and ferrule (f): spring actuation by screwdriver |
| Сечение подключаемого проводника | s*: 0.08…2.5 mm², st*: 0.08…2.5 mm², f*: 0.14…1.5 mm² |
| Длина зачистки | 8…9 mm |
| Токовая нагрузка силовых контактов | I max : 10 A |
| Размеры (Ш x В x Г) | 81 mm x 100 mm x 90 mm (BX8000: 61 mm x 100 mm x 90 mm) |
