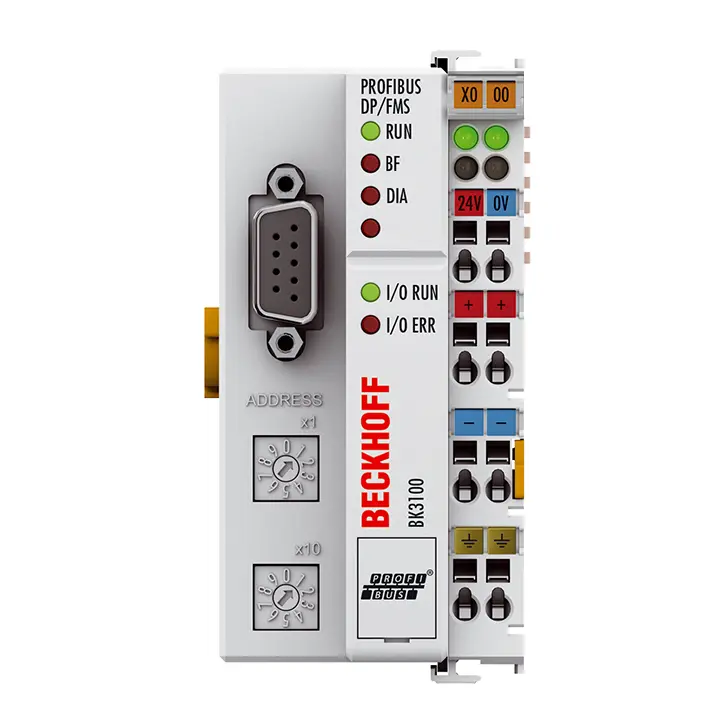

BK3100 | Beckhoff | Шинный соединитель PROFIBUS

Шинный соединитель BK3100 подключает систему PROFIBUS к электронным клеммным блокам, расширяемым по модульному принципу. Один узел состоит из шинного соединителя, произвольного количества клемм до 64 шт. и одной оконечной клеммы.

Технические характеристики

Макс. количество байтов полевой шины	64 byte input and 64 byte output (DP and FMS mode), 128 byte input and 128 byte output (only DP mode)
Цифровые периферийные сигналы	512 inputs/outputs
Аналоговые периферийные сигналы	64 inputs/outputs (only DP mode)
Конфигурация	via KS2000 or the controller
Скорости передачи данных	automatic detection up to 12 Mbaud
Шинный интерфейс	1 x D-sub 9-pin socket with shielding
Среда передачи данных	shielded copper cable, 2 x 0.25 mm²
Питание	24 V DC (-15%/+20%)
Входной ток	70 mA + (total K-bus current)/4, 500 mA max.
Пусковой ток	2.5 x continuous current
Рекомендуемый предохранитель	≤ 10 A
Питание от K-bus	1750 mA
Силовые контакты	max. 24 V DC/max. 10 A
Гальваническая развязка	500 V (power contact/supply voltage/fieldbus)
Вес	approx. 170 g
Рабочая температура	0…55°C
Температура хранения	-25…+85°C
Относительная влажность	95%, no condensation
Устойчивость к вибрации/ударам	conforms to EN 60068-2-6/EN 60068-2-27
ЭМС	помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4
Степень защиты/монтажное положение	IP20/variable
Допуски/маркировки	CE, CCC, UL, ATEX, IECEx, DNV
Ex-маркировка	ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc
Материал	polycarbonate
Монтаж	on 35 mm DIN rail, conforming to EN 60715 with lock
Монтаж вплотную посредством ...	double slot and key connection
Маркировка	labeling of the BZxxxx series
Монтаж проводки	solid conductor (s), flexible conductor (st) and ferrule (f): spring actuation by screwdriver
Сечение подключаемого проводника	s*: 0.08…2.5 mm², st*: 0.08…2.5 mm², f*: 0.14…1.5 mm²
Длина зачистки	8…9 mm
Токовая нагрузка силовых контактов	I max : 10 A
Размеры (Ш x В x Г)	51 mm x 100 mm x 69 mm
