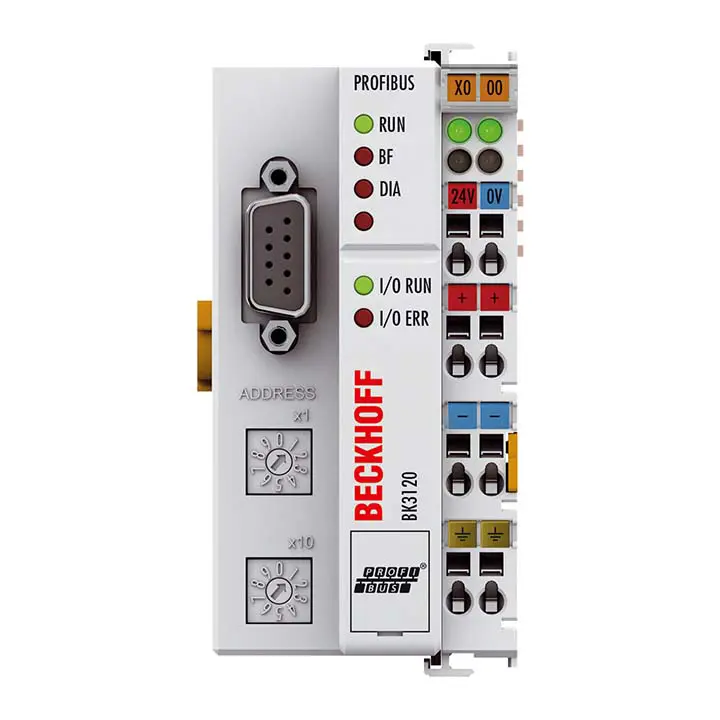

Версия Economy plus расширяет существующую серию шинных соединителей PROFIBUS BK3xx0. Технология расширения K-bus позволяет подключать до 255 пространственно распределенных клемм к одному шинному соединителю. BK3120 разработан с учетом требований автоматизации. Протоколы PROFIBUS не предусматривают режим FMS, чтобы в...
| Макс. количество байтов полевой шины | 128 byte input and 128 byte output |
|---|---|
| Скорости передачи данных | automatic detection up to 12 Mbaud |
| Шинный интерфейс | 1 x D-sub 9-pin socket with shielding |
| Среда передачи данных | shielded copper cable, 2 x 0.25 mm² |
| Питание | 24 V DC (-15%/+20%) |
| Входной ток | 70 mA + (total K-bus current)/4, 500 mA max. |
| Питание от K-bus | 1750 mA |
| Силовые контакты | max. 24 V DC/max. 10 A |
| Гальваническая развязка | 500 V (power contact/supply voltage/fieldbus) |
| Вес | approx. 170 g |
| Рабочая температура | -25…+60°C |
| Температура хранения | -40…+85°C |
| Относительная влажность | 95%, no condensation |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Степень защиты/монтажное положение | IP20/variable |
| Допуски/маркировки | CE, CCC, UL, ATEX, IECEx, DNV, cFMus |
| Ex-маркировка | ATEX: II 3G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc cFMus: Class I, Division 2, Groups A, B, C, D Class I, Zone 2, AEx ec IIC T4 Gc |
| Материал | polycarbonate |
| Монтаж | on 35 mm DIN rail, conforming to EN 60715 with lock |
| Монтаж вплотную посредством ... | double slot and key connection |
| Маркировка | labeling of the BZxxxx series |
| Монтаж проводки | solid conductor (s), flexible conductor (st) and ferrule (f): spring actuation by screwdriver |
| Сечение подключаемого проводника | s*: 0.08…2.5 mm², st*: 0.08…2.5 mm², f*: 0.14…1.5 mm² |
| Длина зачистки | 8…9 mm |
| Токовая нагрузка силовых контактов | I max : 10 A |
| Размеры (Ш x В x Г) | 51 mm x 100 mm x 69 mm |
