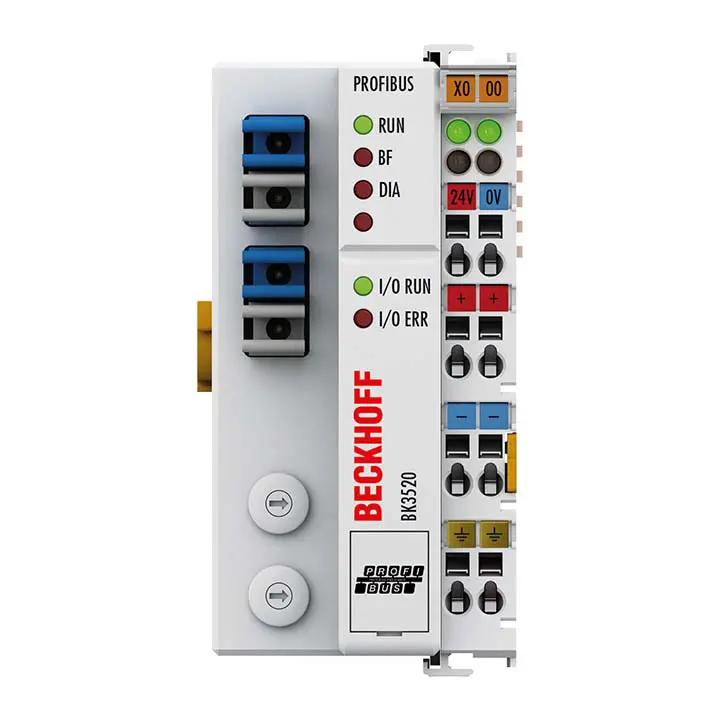

BK3520 | Beckhoff | шинный куплер PROFIBUS Economy plus, волоконно-оптический

Куплер BK3520 Economy plus Bus Coupler связывает волоконно-оптическую систему PROFIBUS с модульной расширяемой электронной системой Bus Terminal. Благодаря технологии расширения K-bus к одному шинному куплеру можно подключить до 255 пространственно распределенных Bus Terminals.

Технические характеристики

Макс. количество байтов полевой шины	128 byte input and 128 byte output
Цифровые периферийные сигналы	1,020 inputs/outputs
Аналоговые периферийные сигналы	64 inputs/outputs
Скорости передачи данных	automatic detection up to 12 Mbaud
Шинный интерфейс	4 x HP-Simplex sockets (HP-Simplex plugs ZS1031-3500 included)
Среда передачи данных	APF (plastic) fiber (1,000 µm)
Питание	24 V DC (-15%/+20%)
Входной ток	70 mA + (total K-bus current)/4, 500 mA max.
Питание от K-bus	1750 mA
Силовые контакты	max. 24 V DC/max. 10 A
Гальваническая развязка	500 V (power contact/supply voltage/fieldbus)
Topology	line topology
Расстояние между станциями	40 m
Вес	approx. 170 g
Рабочая температура	0…55°C
Температура хранения	-25…+85°C
Относительная влажность	95%, no condensation
Устойчивость к вибрации/ударам	conforms to EN 60068-2-6/EN 60068-2-27
ЭМС	помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4
Степень защиты/монтажное положение	IP20/variable
Допуски/маркировки	CE, CCC, UL, ATEX, IECEx
Ex-маркировка	ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc
Материал	polycarbonate
Монтаж	on 35 mm DIN rail, conforming to EN 60715 with lock
Монтаж вплотную посредством ...	double slot and key connection
Маркировка	labeling of the BZxxxx series
Монтаж проводки	solid conductor (s), flexible conductor (st) and ferrule (f): spring actuation by screwdriver
Сечение подключаемого проводника	s*: 0.08…2.5 mm², st*: 0.08…2.5 mm², f*: 0.14…1.5 mm²
Длина зачистки	8…9 mm
Токовая нагрузка силовых контактов	I max : 10 A
Размеры (Ш x В x Г)	51 mm x 100 mm x 69 mm
