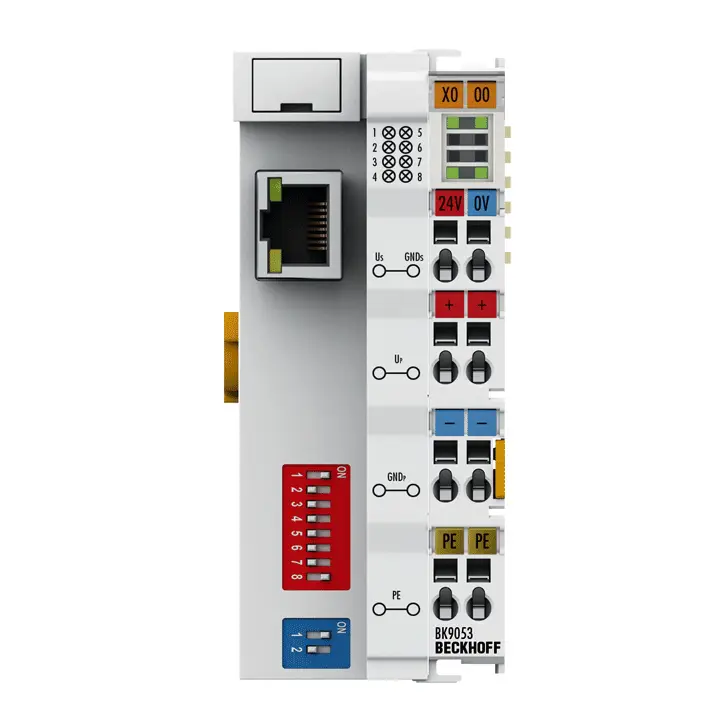

PROFINET — открытый промышленный стандарт Ethernet организации PNO (PROFIBUS Nutzerorganisation). Для связи используются международно признанные IT-стандарты. PROFINET RT описывает обмен данными между контроллерами и полевыми устройствами и может использоваться в стандартных сетях Ethernet. Для организации сети...
| Макс. количество байтов полевой шины | 512 byte input and 512 byte output |
|---|---|
| Цифровые периферийные сигналы | 512 inputs/outputs |
| Аналоговые периферийные сигналы | 256 inputs/outputs |
| Конфигурация | via KS2000 |
| Протокол | PROFINET RT (Class B) |
| Скорости передачи данных | 10/100 Mbit/s, automatic recognition of the transmission rate |
| Шинный интерфейс | 1 x RJ45 |
| Среда передачи данных | 4 x 2 twisted pair copper cable; category 3 (10 Mbit/s), category 5 (100 Mbit/s) |
| Питание | 24 V DC (-15%/+20%) |
| Входной ток | 70 mA + (total K-bus current)/4, 500 mA max. |
| Пусковой ток | 2.5 x continuous current |
| Рекомендуемый предохранитель | ≤ 10 A |
| Питание от K-bus | 1750 mA |
| Силовые контакты | max. 24 V DC/max. 10 A |
| Гальваническая развязка | 500 V (power contact/supply voltage/fieldbus) |
| Topology | star wiring |
| Расстояние между станциями | 100 m between hub/switch and bus coupler or between bus coupler and bus coupler |
| Вес | approx. 100 g |
| Рабочая температура | 0…55°C |
| Температура хранения | -25…+85°C |
| Относительная влажность | 95%, no condensation |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Степень защиты/монтажное положение | IP20/variable |
| Допуски/маркировки | CE, CCC, UL, ATEX, IECEx |
| Ex-маркировка | ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |
| Материал | polycarbonate |
| Монтаж | on 35 mm DIN rail, conforming to EN 60715 with lock |
| Монтаж вплотную посредством ... | double slot and key connection |
| Маркировка | labeling of the BZxxxx series |
| Монтаж проводки | solid conductor (s), flexible conductor (st) and ferrule (f): spring actuation by screwdriver |
| Сечение подключаемого проводника | s*: 0.08…2.5 mm², st*: 0.08…2.5 mm², f*: 0.14…1.5 mm² |
| Длина зачистки | 8…9 mm |
| Токовая нагрузка силовых контактов | I max : 10 A |
| Размеры (Ш x В x Г) | 44 mm x 100 mm x 68 mm |
