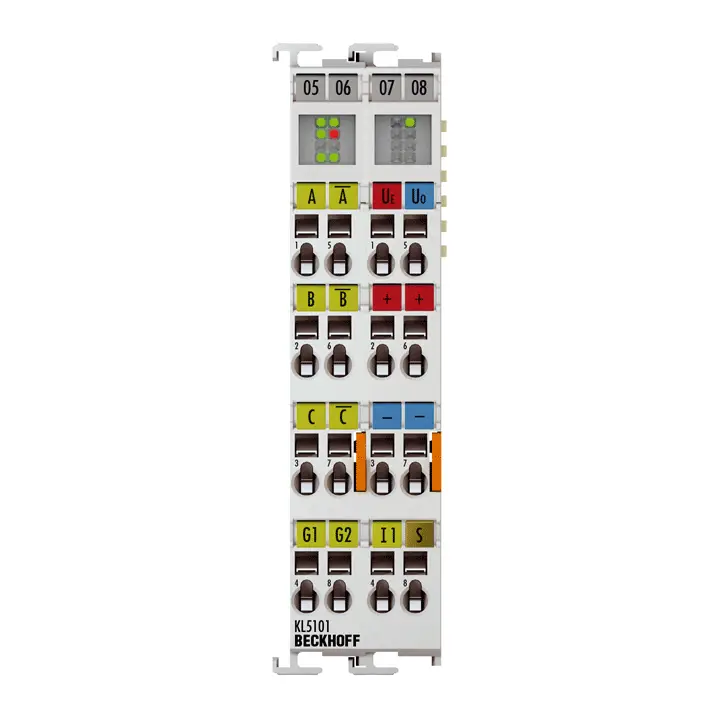

Bus Terminal KL5101 представляет собой интерфейс для прямого подключения инкрементальных энкодеров с дифференциальными сигналами (RS422) или несимметричными сигналами TTL. 16-битный счетчик с квадратурным декодером и 16-битный фиксатор для нулевого импульса или входа G1 могут считываться, устанавливаться или...
| Количество каналов | 1 incremental encoder + 1 input |
|---|---|
| Подключение энкодера | A, A (inv), B, B (inv), C,C (inv), differential inputs (RS422); status input 5 V DC; gate/latch input 24 V DC |
| Encoder operating voltage | 5 V DC |
| Encoder output current | 0.5 A |
| Counter | 16 bit, binary |
| Частота среза | 4 million increments/s (with 4-fold evaluation) |
| Квадратурный декодер | 1-, 2-, 4-fold evaluation |
| Zero-pulse latch | 16 bit |
| Commands | read, set, enable |
| Питание | 24 V DC (-15%/+20%) |
| Потребляемый ток силовых контактов | – (no power contacts) |
| Потребляемый ток K-bus | typ. 60 mA |
| Разрядность в образе процесса | input: 1 x 16 bit data, 1 x 8 bit control/status |
| Вес | approx. 85 g |
| Рабочая температура | -25…+60°C |
| Температура хранения | -40…+85°C |
| Относительная влажность | 95%, no condensation |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Степень защиты/монтажное положение | IP20/variable |
| Съемный уровень подключения проводки | for all KSxxxx Bus Terminals |
| Допуски/маркировки | CE, CCC, UL, ATEX, IECEx |
| Ex-маркировка | ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |
| Материал | polycarbonate |
| Монтаж | on 35 mm DIN rail, conforming to EN 60715 with lock |
| Монтаж вплотную посредством ... | double slot and key connection |
| Маркировка | labeling of the BZxxxx series |
| Монтаж проводки | solid conductor (s), flexible conductor (st) and ferrule (f): spring actuation by screwdriver |
| Сечение подключаемого проводника | s*: 0.08…2.5 mm², st*: 0.08…2.5 mm², f*: 0.14…1.5 mm² | s*: 0.08…1.5 mm², st*: 0.08…1.5 mm², f*: 0.14…1.5 mm² |
| Сечение подключаемого проводника AWG | s*: AWG28…14, st*: AWG28…14, f*: AWG26…16 | s*: AWG28…16, st*: AWG28…16, f*: AWG26…16 |
| Длина зачистки | 8…9 mm |
| Токовая нагрузка силовых контактов | I max : 10 A |
| Размеры (Ш x В x Г) | 24 mm x 100 mm x 68 mm |
| Информация для заказа / KL5101KL5101 | Bus Terminal, 1-channel encoder interface, incremental, 5 V DC (DIFF RS422, TTL), 1 MHz |
| KS5101 | Bus Terminal, 1-channel encoder interface, incremental, 5 V DC (DIFF RS422, TTL), 1 MHz, pluggable wiring level |
