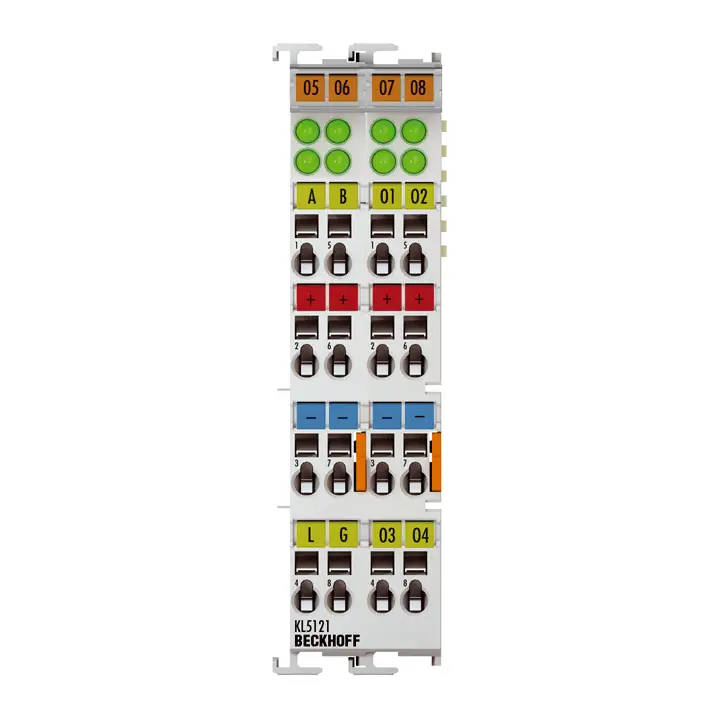

Bus Terminal KL5121 может использоваться для реализации линейного управления перемещением. Клемма считывает инкрементальный сигнал, который может поступать от инкрементального энкодера или генератора импульсов, и переключает выходы, когда счетчик достигает предварительно заданного состояния. Состояния счетчика могут...
| Количество каналов | 1 incremental encoder + 4 outputs |
|---|---|
| Подключение энкодера | A, B, latch, gate |
| Encoder operating voltage | 24 V DC |
| Counter | 16 bit, binary |
| Частота среза | 1 million increments/s (with 4-fold evaluation) |
| Выходное напряжение | 24 V |
| Выходной ток | 0.5 A |
| Времена переключения | < 100 µs |
| Питание | 24 V DC (-15%/+20%) |
| Потребляемый ток силовых контактов | typ. 30 mA + load |
| Потребляемый ток K-bus | typ. 60 mA |
| Разрядность в образе процесса | input/output: 2 x 16 bit data, 2 x 8 bit control/status |
| Особые характеристики | electronic camshaft controller |
| Вес | approx. 60 g |
| Рабочая температура | 0…55°C |
| Температура хранения | -25…+85°C |
| Относительная влажность | 95%, no condensation |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Степень защиты/монтажное положение | IP20/variable |
| Съемный уровень подключения проводки | for all KSxxxx Bus Terminals |
| Допуски/маркировки | CE, CCC, UL, ATEX, IECEx |
| Ex-маркировка | ATEX: II 3 G Ex ec IIC T4 Gc IECEx: Ex ec IIC T4 Gc |
| Материал | polycarbonate |
| Монтаж | on 35 mm DIN rail, conforming to EN 60715 with lock |
| Монтаж вплотную посредством ... | double slot and key connection |
| Маркировка | labeling of the BZxxxx series |
| Монтаж проводки | solid conductor (s), flexible conductor (st) and ferrule (f): spring actuation by screwdriver |
| Сечение подключаемого проводника | s*: 0.08…2.5 mm², st*: 0.08…2.5 mm², f*: 0.14…1.5 mm² | s*: 0.08…1.5 mm², st*: 0.08…1.5 mm², f*: 0.14…1.5 mm² |
| Сечение подключаемого проводника AWG | s*: AWG28…14, st*: AWG28…14, f*: AWG26…16 | s*: AWG28…16, st*: AWG28…16, f*: AWG26…16 |
| Длина зачистки | 8…9 mm |
| Токовая нагрузка силовых контактов | I max : 10 A |
| Размеры (Ш x В x Г) | 24 mm x 100 mm x 68 mm |
| Информация для заказа / KL5121KL5121 | Bus Terminal, 1-channel encoder interface, incremental, 24 V DC HTL, 250 kHz, with 4 x digital output 24 V DC, linear path control |
| KS5121 | Bus Terminal, 1-channel encoder interface, incremental, 24 V DC HTL, 250 kHz, with 4 x digital output 24 V DC, linear path control, pluggable wiring level |
