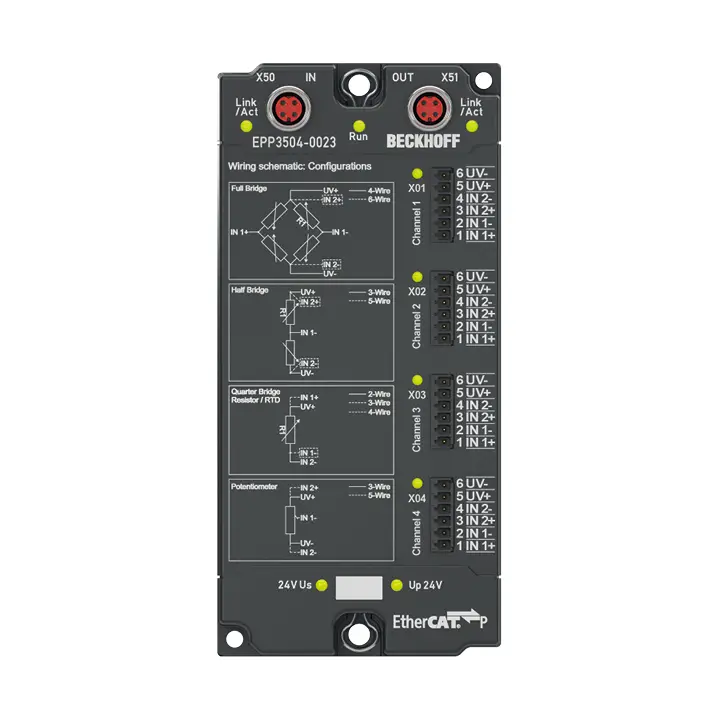

EPP3504-0023 | Beckhoff | EtherCAT P Box, 4-канальный аналоговый вход, измерительный мост, полный/полу-/четвертьмост, 24 бита, 10 ksps, соединитель IP20

EPP3504-0023 EtherCAT P Box предназначен для обработки сигналов измерительных мостов в полно-, полу- и четвертьмостовой конфигурации. Он также поддерживает диапазоны измерения потенциометра, Pt1000 (RTD) и ±10 В. Он создан на базе клеммы ELM3504 EtherCAT и имеет частоту дискретизации 10 000 sps, внутренние...

Технические характеристики

Измерение напряжения	±10 V, ±80 mV, 0…10 V
Измерение потенциометра	potentiometer ≥ 1 kΩ, supply integrated and adjustable 0…5 V
Измерение температуры (RTD)	Pt1000
Шинный интерфейс	2 x M8 socket, P-coded, shielded
Технология	resistor bridge, strain gauge
Количество каналов	4
Входные подключения	connector with spring-loaded technology
Технология подключения	2-/3-/4-/5-/6-wire
Тип подключения	push-in, service plug 6-pin
Макс. частота дискретизации	max. 100 µs/10 ksps (per channel, simultaneously)
Коэффициент oversampling	n = 1…100 selectable (max. 10 ksamples/s)
Измерение напряжения	±10 V, ±80 mV, 0…10 V
Разрешение	24 bit (incl. sign)
Тип сигнала	differential
Внутреннее сопротивление	> 4 MΩ
Погрешность/неопределенность измерения	typ. < ±1000 ppm/±0.1% in some measuring ranges, relative to the respective full scale value, see documentation
Номинальное напряжение	24 V DC (-15%/+20%)
Температурный коэффициент	up to typ. < 1 ppm/K in some measuring ranges, see documentation
Функциональная диагностика	yes
Диагностика подключения	broken wire/short circuit
Distributed Clocks	yes, accuracy
