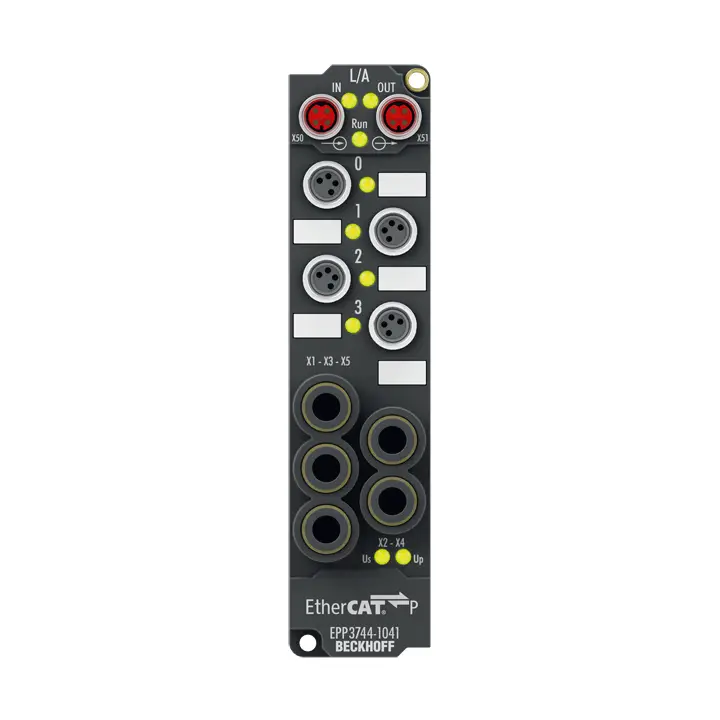

Модуль EPP3744-1041 EtherCAT P Box, оснащенный шестью цифровыми входами, двумя цифровыми выходами и четырьмя входами давления, регистрирует эти сигналы и передает их на контроллер с гальванической развязкой. Состояние сигналов индицируется светодиодами; цифровые сигналы подключаются через 4-контактные штекерные...
| Шинный интерфейс | 2 x M8 socket, P-coded, shielded |
|---|---|
| Количество входов | 4 x pressure, 6 x digital |
| Количество выходов | 2 x digital |
| Технология подключения | digital signals: 4-pin M8; pressure measurement: 6 mm fitting |
| Время преобразования | ~ 3.5 ms |
| Разрешение | 1 mbar per digit |
| Тип сигнала | air pressure |
| Диапазон измерения | 0…7 bar (0…100 psi)/ -7…7 bar (-100…100 psi) |
| Погрешность/неопределенность измерения | 3% |
| Номинальное напряжение | 24 V DC (-15%/+20%) |
| Distributed Clocks | yes |
| Входной фильтр | 10 µs (for digital inputs) |
| Спецификация | EN 61131-2, type 1/3 |
| Макс. выходной ток | 0.5 A per channel, individually short-circuit proof |
| Тип нагрузки | ohmic, inductive, lamp load |
| Ток короткого замыкания | typ. 1.5 A |
| Питание датчика | from load supply voltage, max. 0.5 A, short-circuit proof in total |
| Гальваническая развязка | 500 V |
| Особые характеристики | direct pressure measuring at the machine |
| Рабочая температура | -25…+60°C |
| Температура хранения | -40…+85°C |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Степень защиты/монтажное положение | IP65/66/67 (conforms to EN 60529)/variable |
| Допуски/маркировки | CE, UL |
| Материал | PA6 (polyamide) |
| Монтаж | 2 fixing holes 3.5 mm diameter for M3 |
