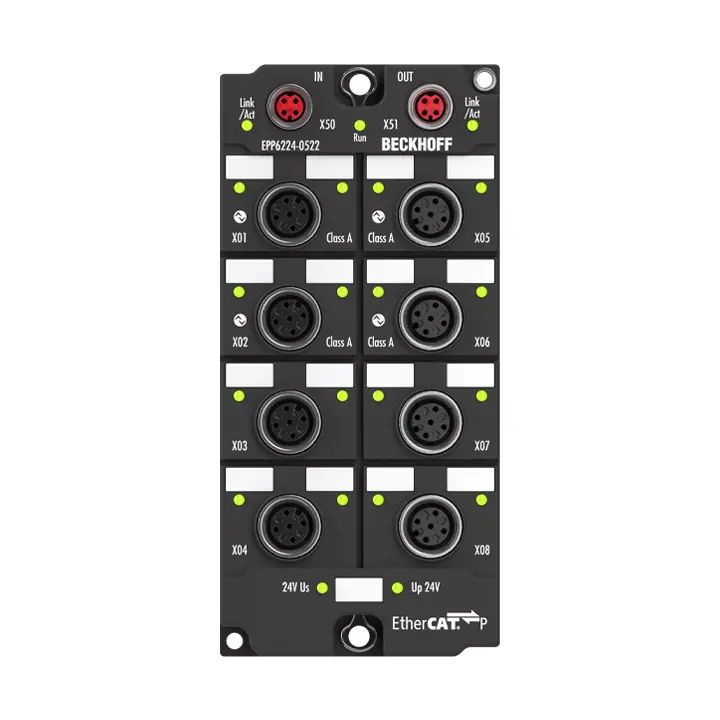

EPP6224-0522 | Beckhoff | EtherCAT P Box, 4-канальный коммуникационный интерфейс + 12-канальный цифровой комбинированный модуль, IO-Link, мастер, Class A, M12, метка времени
Модуль IO-Link EP6224-0522 обеспечивает подключение до четырех устройств IO-Link. Это могут быть исполнительные механизмы, датчики или их комбинация. На гнездах M12 с портами Class A дополнительно доступен цифровой вход с временной меткой, указывающей время последнего изменения фронта с разрешением 1 ns. Эта...
from load supply voltage, max. 0.5 A, short-circuit proof in total
Технология подключения
M12 socket, 5-pin, a-coded
Количество каналов
4 digital timestamp inputs, 8 digital inputs or outputs
Входной фильтр
10 µs
Сигнальное напряжение «0»
-3…+5 V
Сигнальное напряжение «1»
11…30 V (EN 61131-2, type 3)
Макс. выходной ток
0.5 A per channel, individually short-circuit proof
Времена переключения
typ. T ON : 60 µs, typ. T OFF : 300 µs
Specification version
IO-Link V1.1, Class A
IO-Link interfaces
4
Номинальное напряжение
24 V DC (-15%/+20%)
Distributed Clocks
yes
IO-Link sensor supply L+
24 V DC, 1.4 A per port, ∑ 3.0 A for 4 ports
Потребляемый ток от U S
typ. 130 mA + load
Гальваническая развязка
500 V
Особые характеристики
Timestamp inputs, 8 digital combi channels
Вес
approx. 250 g
Рабочая температура
-25…+60°C
Температура хранения
-40…+85°C
Устойчивость к вибрации/ударам
conforms to EN 60068-2-6/EN 60068-2-27
ЭМС
помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4
Степень защиты/монтажное положение
IP65/66/67 (conforms to EN 60529)/variable
Допуски/маркировки
CE, UL (in preparation)
Материал
PA6 (polyamide)
Монтаж
2 fixing holes 3.5 mm diameter for M3; 2 fixing holes 4.5 mm diameter for M4
Описание
Модуль IO-Link EP6224-0522 обеспечивает подключение до четырех устройств IO-Link. Это могут быть исполнительные механизмы, датчики или их комбинация. На гнездах M12 с портами Class A дополнительно доступен цифровой вход с временной меткой, указывающей время последнего изменения фронта с разрешением 1 ns.
Эта технология позволяет точно отслеживать временные характеристики сигналов и сопоставлять их с распределенными часами по всей системе. Кроме того, при использовании этой технологии зачастую больше не требуется параллельная аппаратная разводка цифровых входов или сигналов энкодеров по всей машине для целей синхронизации. Это обеспечивает возможность реакций с равноотстоящими временными интервалами, в значительной степени независимыми от времени цикла шины. Остальные четыре порта M12 имеют восемь цифровых комбинированных каналов, каждый из которых может использоваться как вход или выход. EtherCAT Box параметризуется через мастер EtherCAT. Сервисные данные устройств IO-Link могут передаваться непосредственно из TwinCAT через ADS или очень удобно через встроенный инструмент конфигурирования IO-Link.
В настройке по умолчанию каналы IO-Link работают как стандартные 4-канальные входы (24 V DC), которые при необходимости обмениваются данными с подключенными устройствами IO-Link, параметризуют их и при необходимости изменяют режим работы. Каждый порт IO-Link может использоваться либо как порт IO-Link, либо как стандартный вход 24 V DC, либо как выход 24 V DC/0,2 A. Интеграция IO-Link и временных меток делает устройство оптимальным для таких применений, как распознавание печатных меток или другие критичные ко времени процессы.
