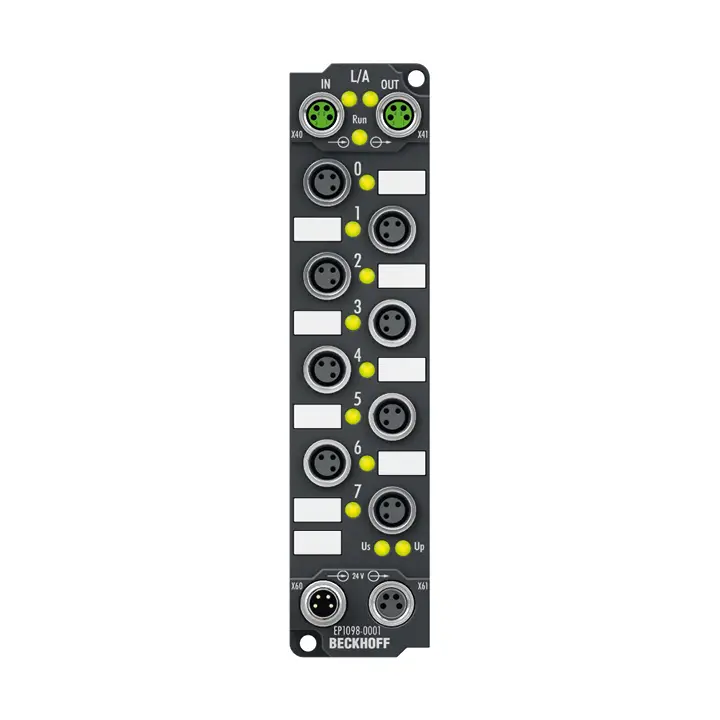

EP1098-0001 | Beckhoff | EtherCAT Box, 8-канальный цифровой вход, 24 V DC, 10 мкс, коммутация на землю, M8

EP1098-0001 EtherCAT Box с цифровыми входами регистрирует двоичные управляющие сигналы с уровня процесса и передает их в гальванически развязанном виде в контроллер. Состояние сигналов индицируется светодиодами. Сигналы подключаются через винтовые разъемы M8.

Технические характеристики

Шинный интерфейс	2 x M8 socket, 4-pin, a-coded, shielded
Спецификация	ground switching
Количество входов	8
Входные подключения	M8 x 1, 3-pin, A-coded
Номинальное входное напряжение	24 V DC (-15%/+20%)
Входной фильтр	10 µs
Сигнальное напряжение «0»	11…30 V
Сигнальное напряжение «1»	0…7 V
Входной ток	typ. 3 mA
Distributed Clocks	–
Подключение питания	feed: 1 x M8 male socket, 4-pin, a-coded; downstream connection: 1 x M8 female socket, 4-pin, a-coded
Питание датчика	from control voltage, max. 0.5 A, short-circuit proof in total
Потребляемый ток от U S	120 mA
Гальваническая развязка	control voltage/fieldbus: yes
Особые характеристики	ground switching
Вес	approx. 165 g
Рабочая температура	-25…+60°C
Температура хранения	-40…+85°C
Устойчивость к вибрации/ударам	conforms to EN 60068-2-6/EN 60068-2-27
ЭМС	помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4
Степень защиты/монтажное положение	IP65/66/67 (conforms to EN 60529)/variable
Допуски/маркировки	CE, UL
Материал	PA6 (polyamide)
Монтаж	2 fixing holes 3.5 mm diameter for M3
