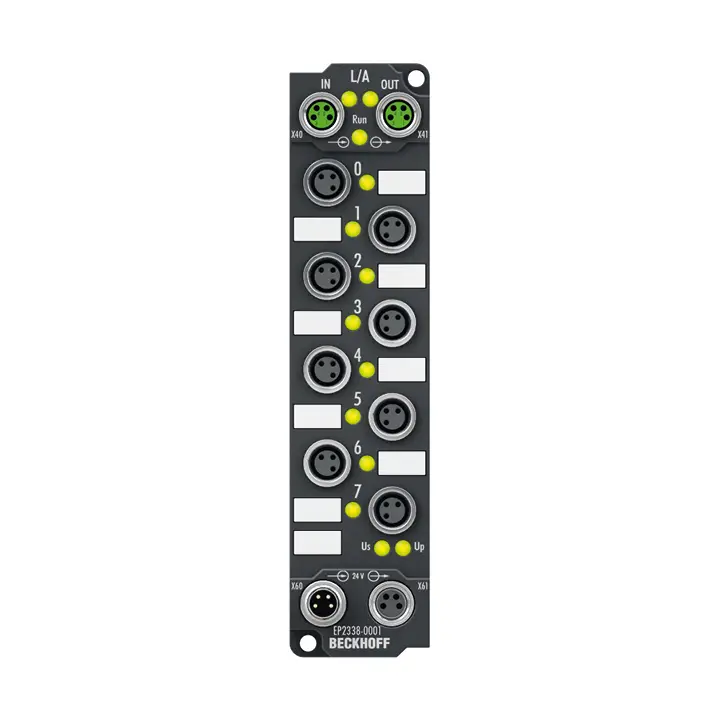

EP2338-0001 | Beckhoff | EtherCAT Box, 8-канальный цифровой комбинированный модуль, 24 V DC, 10 мкс, 0,5 A, M8, предпочтительный тип

EP2338-0001 EtherCAT Box имеет восемь цифровых каналов, каждый из которых может работать как вход или выход. Настраивать, должен ли канал (контакт 4 M8) использоваться как вход или выход, не требуется; входная цепь постоянно внутренне подключена к выходному драйверу, поэтому установленный выход автоматически...

Технические характеристики

Шинный интерфейс	2 x M8 socket, 4-pin, a-coded, shielded
Спецификация	EN 61131-2, type 1/3
Количество каналов	8 digital inputs or outputs
Input/output connections	M8 x 1, 3-pin, a-coded
Входной фильтр	10 µs
Сигнальное напряжение «0»	-3…+5 V
Сигнальное напряжение «1»	11…30 V, 6 mA input current (EN 61131-2, type 3)
Питание датчика	from load supply voltage, max. 0.5 A, short-circuit proof in total
Тип нагрузки	ohmic, inductive, lamp load
Номинальное напряжение нагрузки	24 V DC (-15%/+20%)
Макс. выходной ток	0.5 A per channel, individually short-circuit proof
Времена переключения	typ. T ON : 50 µs, typ. T OFF : 100 µs
Ток короткого замыкания	typ. 1.5 A
Distributed Clocks	–
Ток вспомогательного питания	typ. 20 mA + load
Потребляемый ток от U S	120 mA
Подключение питания	feed: 1 x M8 male socket, 4-pin, a-coded; downstream connection: 1 x M8 female socket, 4-pin, a-coded
Гальваническая развязка	500 V
Вес	approx. 165 g
Рабочая температура	-25…+60°C
Температура хранения	-40…+85°C
Устойчивость к вибрации/ударам	conforms to EN 60068-2-6/EN 60068-2-27
ЭМС	помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4
Степень защиты/монтажное положение	IP65/66/67 (conforms to EN 60529)/variable
Допуски/маркировки	CE, CCC, UL, ATEX, IECEx
Ex-маркировка	ATEX: II 3 G Ex ec IIC T4 Gc II 3 D Ex tc IIIC T135 °C Dc IECEx: Ex ec IIC T4 Gc Ex tc IIIC T135 °C Dc
Материал	PA6 (polyamide)
Монтаж	2 fixing holes 3.5 mm diameter for M3
