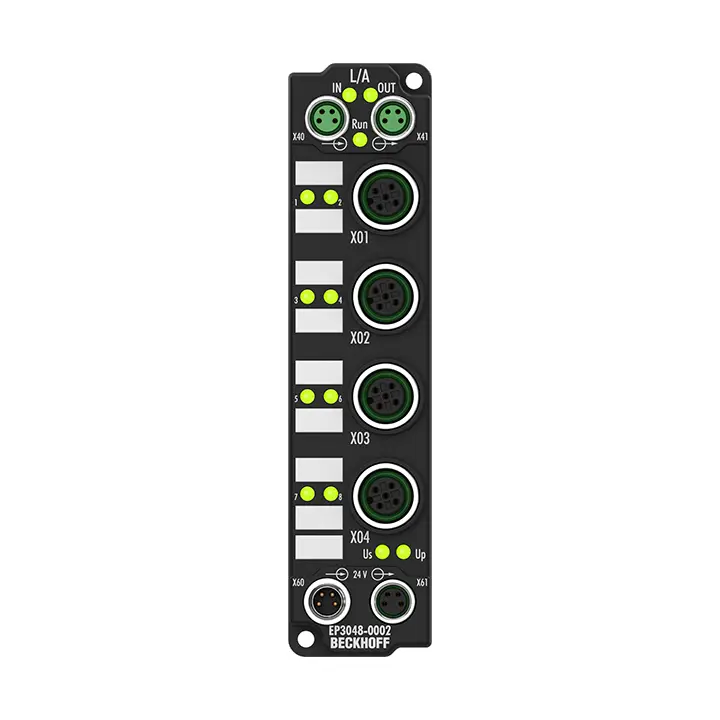

EP3048-0002 | Beckhoff | EtherCAT Box, 8-канальный аналоговый вход, ток, ±20 mA, 16 бит, несимметричный, 2 ksps, M12New

EP3048-0002 EtherCAT Box имеет восемь каналов и обрабатывает стандартные сигналы 20 mA с разрешением 16 бит и частотой до 2000 измеренных значений в секунду. Каждый канал может индивидуально параметризоваться через контроллер/ TwinCAT; каждый канал может обрабатывать сигналы в диапазонах -20…+20 mA, 0…+20 mA и 4…+20...

Технические характеристики

Опорный потенциал земли (вход)	single-ended
Макс. частота дискретизации	min. 500 µs (max. 2 ksps) per channel
Sampling type	multiplex, approx. 60 µs delay between channels
Внутреннее сопротивление	typ. 100 Ω
Питание датчика	from load supply voltage, max. 0.5 A, short-circuit proof in total
Частота среза входного фильтра	1.2 kHz
Rise time	typ. 3 ms (0…90%)
Электрическая прочность	max. 30 V (voltage and current measurement)
Overcurrent protection	typ. < 50 mA
Номинальный диапазон измерения	-20/0/+4…+20 mA
Технический диапазон измерения	-21.47…+21.47 mA
Разрешение	16 bit (incl. sign)
Погрешность/неопределенность измерения	< ±0.3% (relative to full scale value)
Гальваническая развязка | канал/канал	no
Шинный интерфейс	2 x M8 socket, 4-pin, a-coded, shielded
Количество входов	8
Входные подключения	M12 x 1, 5-pin, A-coded
Distributed Clocks	–
Подключение питания	feed: 1 x M8 male socket, 4-pin, a-coded; downstream connection: 1 x M8 female socket, 4-pin, a-coded
Гальваническая развязка	500 V
Особые характеристики	width of 30 mm, ExtendedRange 107%, standard and compact process image, activatable FIR/IIR filters
Вес	approx. 165 g
Рабочая температура	-25…+60°C
Температура хранения	-40…+85°C
Устойчивость к вибрации/ударам	conforms to EN 60068-2-6/EN 60068-2-27
ЭМС	помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4
Степень защиты/монтажное положение	IP65/66/67 (conforms to EN 60529)/variable
Допуски/маркировки	CE, UL
Материал	PA6 (polyamide)
Монтаж	2 fixing holes 3.5 mm diameter for M3
