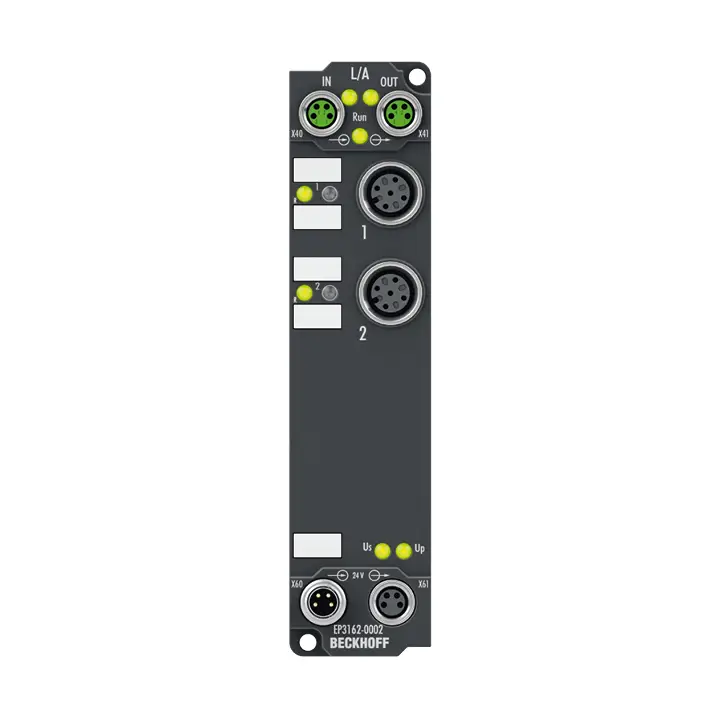

Модуль EP3162-0002 EtherCAT Box имеет два аналоговых входа, которые могут индивидуально параметрироваться для обработки сигналов либо в диапазоне -10/0…+10 В, либо в диапазоне -20/0/4…+20 мА. Напряжение или входной ток оцифровывается с разрешением 16 бит и передается с электрической развязкой на вышестоящее устройство...
| Шинный интерфейс | 2 x M8 socket, 4-pin, a-coded, shielded |
|---|---|
| Количество входов | 2 (single-ended) |
| Входные подключения | M12 x 1, 5-pin, A-coded |
| Время преобразования | ~ 100 µs |
| Разрешение | 16 bit (incl. sign) |
| Тип сигнала | -10/0…+10 V | -20/0/4…+20 mA, parameterizable per channel |
| Синфазное напряжение U CM | max. 35 V |
| Внутреннее сопротивление | > 200 kΩ | typ. 85 Ω + diode voltage |
| Погрешность/неопределенность измерения | < ±0.3% (relative to full scale value) |
| Частота среза входного фильтра | 5 kHz |
| Номинальное напряжение | 24 V DC (-15%/+20%) |
| Distributed Clocks | yes |
| Входной фильтр | configurable |
| Питание датчика | U A from U S , electrically isolated |
| Потребляемый ток от U S | 120 mA |
| Подключение питания | feed: 1 x M8 male socket, 4-pin, a-coded; downstream connection: 1 x M8 female socket, 4-pin, a-coded |
| Гальваническая развязка | 500 V fieldbus, 300 V signals/signal |
| Особые характеристики | galvanic isolation of the channels |
| Вес | approx. 165 g |
| Рабочая температура | -25…+60°C |
| Температура хранения | -40…+85°C |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Степень защиты/монтажное положение | IP65/66/67 (conforms to EN 60529)/variable |
| Допуски/маркировки | CE, CCC, UL, ATEX, IECEx |
| Ex-маркировка | ATEX: II 3 G Ex ec IIC T4 Gc II 3 D Ex tc IIIC T135 °C Dc IECEx: Ex ec IIC T4 Gc Ex tc IIIC T135 °C Dc |
| Материал | PA6 (polyamide) |
| Монтаж | 2 fixing holes 3.5 mm diameter for M3 |
