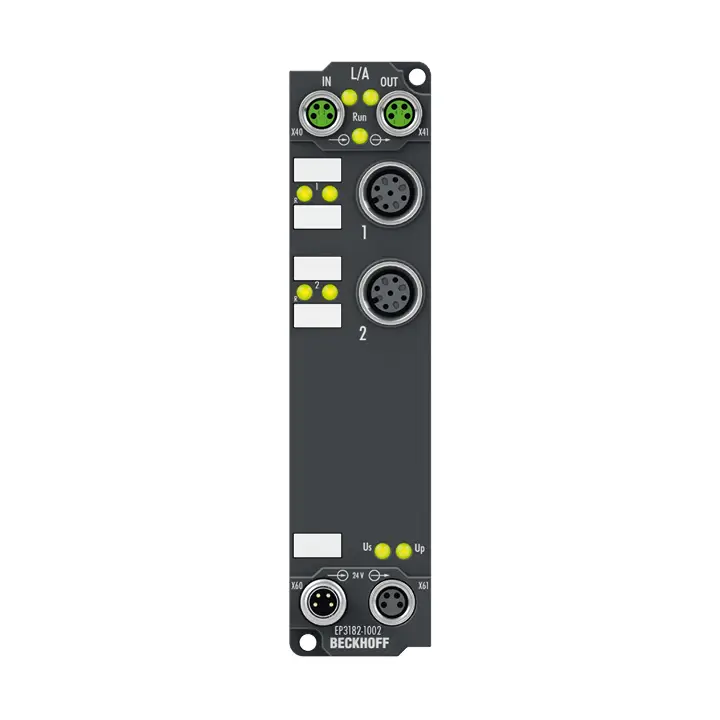

EP3182-1002 EtherCAT Box имеет два аналоговых входа, которые могут индивидуально параметризоваться, поэтому они обрабатывают сигналы либо в диапазоне от -10/0 до +10 V, либо в диапазоне от 0/4 до 20 mA. Напряжение или входной ток оцифровывается с разрешением 16 бит и передается (с гальванической развязкой) на...
| Шинный интерфейс | 2 x M8 socket, 4-pin, a-coded, shielded |
|---|---|
| Количество входов | 2 (single-ended) |
| Количество выходов | 2 (digital 24 V DC) |
| Технология подключения | M12 socket, 5-pin, a-coded |
| Время преобразования | ~ 100 µs |
| Разрешение | 16 bit (incl. sign) |
| Тип сигнала | -10/0…+10 V | 0/4…20 mA, parameterizable per channel |
| Синфазное напряжение U CM | max. 35 V |
| Внутреннее сопротивление | > 200 kΩ | typ. 85 Ω + diode voltage |
| Погрешность/неопределенность измерения | < ±0.3% (relative to full scale value) |
| Частота среза входного фильтра | 5 kHz |
| Номинальное напряжение | 24 V DC (-15%/+20%) |
| Входной фильтр | configurable |
| Макс. выходной ток | 2 mA (short-circuit proof) per channel |
| Питание датчика | from load supply voltage U P |
| Потребляемый ток от U S | 120 mA |
| Подключение питания | feed: 1 x M8 male socket, 4-pin, a-coded; downstream connection: 1 x M8 female socket, 4-pin, a-coded |
| Гальваническая развязка | control voltage/fieldbus: yes |
| Особые характеристики | current or voltage parameterizable, 2 digital outputs (sink/source type) |
| Рабочая температура | -25…+60°C |
| Температура хранения | -40…+85°C |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Степень защиты/монтажное положение | IP65/66/67 (conforms to EN 60529)/variable |
| Допуски/маркировки | CE, UL |
| Материал | PA6 (polyamide) |
| Монтаж | 2 fixing holes 3.5 mm diameter for M3 |
