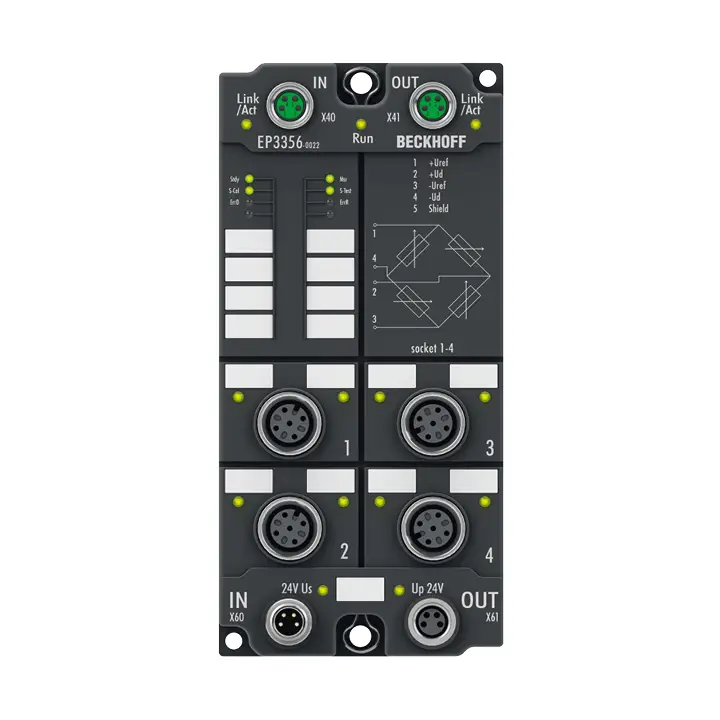

EP3356-0022 EtherCAT Box обеспечивает прямое подключение резистивного моста или тензодатчика по 4-проводной схеме подключения. Соотношение между напряжением моста U D и напряжением питания U REF одновременно определяется во входной цепи, а конечное значение нагрузки рассчитывается как значение процесса на основе...
| Шинный интерфейс | 2 x M8 socket, 4-pin, a-coded, shielded |
|---|---|
| Количество входов | 2, for 1 resistor bridge in full bridge technology |
| Входные подключения | M12 x 1, 5-pin, A-coded |
| Время преобразования | 0.1…250 ms, configurable, max. 10,000 samples/s |
| Разрешение | 24 bit, 32 bit presentation |
| Тип сигнала | resistor bridge, strain gauge |
| Внутреннее сопротивление | > 200 kΩ (U REF ), > 1 MΩ (U D ) |
| Погрешность/неопределенность измерения | < ±0.01% for the calculated load value in relation to the final load value with a 10 V feed and 20 mV bridge voltage (hence nominal strain gauge characteristic value of 2 mV/V), self-calibration active, 50 Hz filter active |
| Частота среза входного фильтра | 10 kHz low pass (-3 dB) |
| Conversion rate | 10,000…4 samples/s (0.1…250 ms conversion time) |
| Номинальное напряжение | 24 V (-15%/+20%) |
| Distributed Clocks | yes |
| Питание датчика | 10 V (supplied from U P ) |
| Потребляемый ток от U S | 120 mA |
| Подключение питания | feed: 1 x M8 male socket, 4-pin, a-coded; downstream connection: 1 x M8 female socket, 4-pin, a-coded |
| Supported nominal sensitivity | all, parameter resolution: 0.01 µV/V; recommended: 0.5…2.5 mV/V |
| Особые характеристики | self-calibration, quadruple averager, dynamic filters, fast data sampling, parallel connection |
| Рабочая температура | -25…+60°C |
| Температура хранения | -40…+85°C |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Степень защиты/монтажное положение | IP65/66/67 (conforms to EN 60529)/variable |
| Допуски/маркировки | CE, UL |
| Материал | PA6 (polyamide) |
| Монтаж | 2 fixing holes 3.5 mm diameter for M3; 2 fixing holes 4.5 mm diameter for M4 |
