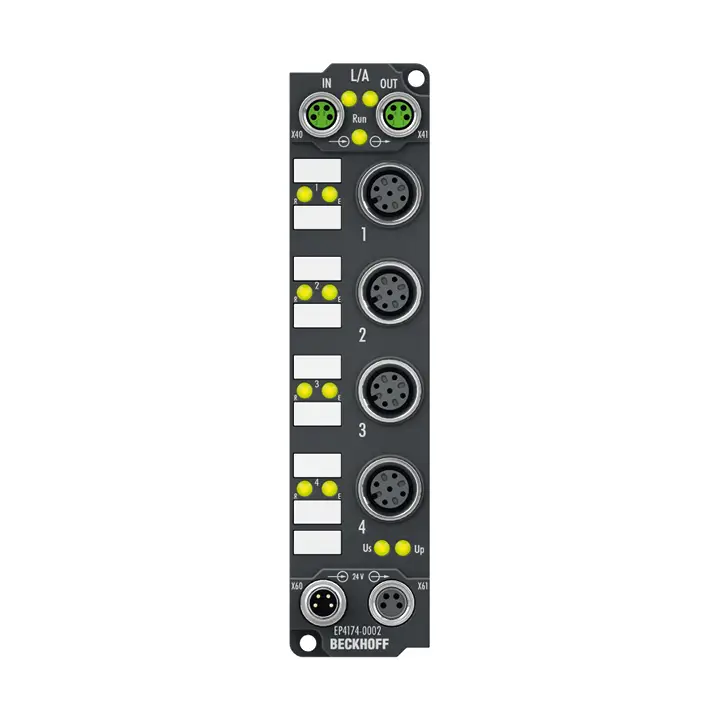

Модуль EP4174-0002 EtherCAT Box имеет четыре аналоговых выхода, которые могут быть индивидуально параметризованы для формирования сигналов в диапазоне -10…+10 В или 0/4…20 мА. Напряжение или выходной ток подается на уровень процесса с разрешением 15 бит (по умолчанию) и с гальванической развязкой. При необходимости...
| Шинный интерфейс | 2 x M8 socket, 4-pin, a-coded, shielded |
|---|---|
| Количество каналов | 4 analog outputs |
| Выходные подключения | M12 x 1, 5-pin, a-coded |
| Тип сигнала | -10/0…+10 V | -20/0/4…+20 mA, parameterizable per channel |
| Номинальное напряжение | 24 V DC (-15%/+20%) |
| Нагрузка | > 5 kΩ | < 500 Ω |
| Разрешение | 16 bit |
| Время преобразования | ~ 40 µs |
| Погрешность/неопределенность измерения | < 0.1% (relative to full scale value) |
| Ошибка выхода | < 0.1% (relative to end value) |
| Actuator supply | from the auxiliary voltage U P |
| Подключение питания | feed: 1 x M8 male socket, 4-pin, a-coded; downstream connection: 1 x M8 female socket, 4-pin, a-coded |
| Гальваническая развязка | 500 V |
| Потребляемый ток от U S | 120 mA |
| Особые характеристики | current or voltage parameterizable per channel |
| Вес | approx. 165 g |
| Рабочая температура | -25…+60°C |
| Температура хранения | -40…+85°C |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Степень защиты/монтажное положение | IP65/66/67 (conforms to EN 60529)/variable |
| Допуски/маркировки | CE, CCC, UL, ATEX, IECEx |
| Ex-маркировка | ATEX: II 3 G Ex ec IIC T4 Gc II 3 D Ex tc IIIC T135 °C Dc IECEx: Ex ec IIC T4 Gc Ex tc IIIC T135 °C Dc |
| Материал | PA6 (polyamide) |
| Монтаж | 2 fixing holes 3.5 mm diameter for M3 |
