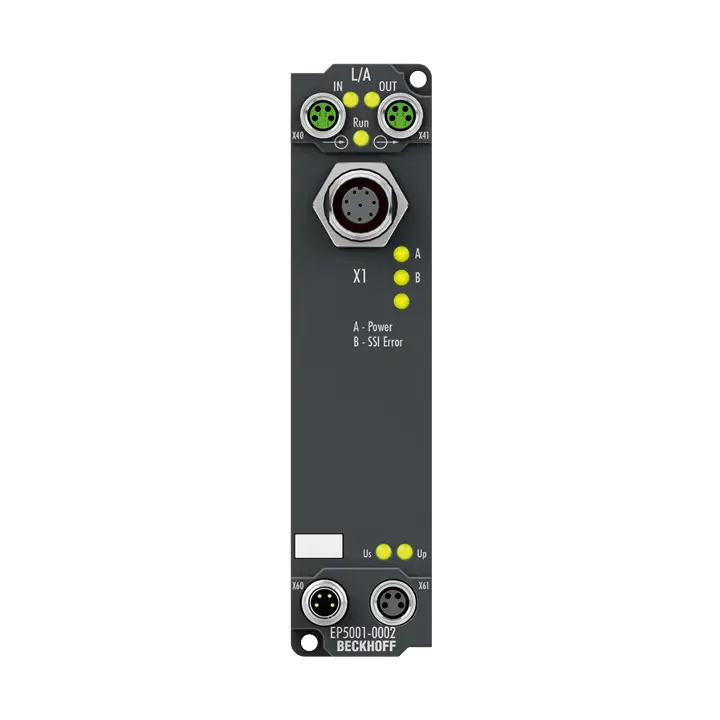

Модуль EP5001-0002 EtherCAT box является SSI-мастером и обеспечивает прямое подключение абсолютного энкодера с SSI (synchronous serial interface). Поддерживаются как однооборотные, так и многооборотные энкодеры. В качестве подключения энкодера используется 8-контактная розетка M12. Питание энкодера 24 В осуществляется...
| Шинный интерфейс | 2 x M8 socket, 4-pin, a-coded, shielded |
|---|---|
| Технология | SSI encoder interface |
| Технология подключения | M12 socket, 8-pin |
| Encoder type | SSI |
| Количество каналов | 1 |
| Подключение энкодера | D+, D-, C+, C- |
| Encoder operating voltage | 24 V DC/0.5 A (generated from U S ) |
| Signal output (pulse) | difference signal (RS422) |
| Signal input (data) | difference signal (RS422) |
| Номинальное напряжение | 24 V DC (-15%/+20%) |
| Distributed Clocks | yes |
| Скорости передачи данных | variable up to 1 MHz, 250 kHz default |
| Serial input | 24 bit width (variable) |
| Data direction | read |
| Подключение питания | feed: 1 x M8 male socket, 4-pin, a-coded; downstream connection: 1 x M8 female socket, 4-pin, a-coded |
| Потребляемый ток от U S | typ. 130 mA + sensor supply |
| Гальваническая развязка | 500 V |
| Особые характеристики | adjustable baud rate, coding and data length |
| Вес | approx. 165 g |
| Рабочая температура | 0…55°C |
| Температура хранения | -25…+85°C |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Допуски/маркировки | CE, UL |
| Степень защиты/монтажное положение | IP65/66/67 (conforms to EN 60529)/variable |
| Материал | PA6 (polyamide) |
| Монтаж | 2 fixing holes 3.5 mm diameter for M3 |
