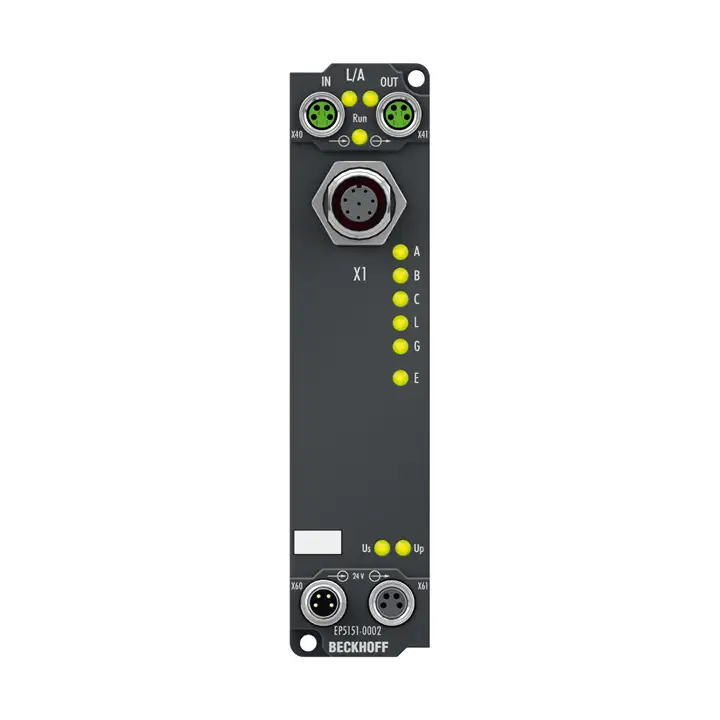

EP5151-0002 EtherCAT Box представляет собой интерфейс для непосредственного подключения несимметричных сигналов 24 V. Доступны два дополнительных цифровых входа 24 V для сохранения, блокировки и установки показания счетчика. Выход сообщения об ошибке энкодера может быть подключен и обработан через статусный вход....
| Шинный интерфейс | 2 x M8 socket, 4-pin, a-coded, shielded |
|---|---|
| Технология подключения | M12 socket, 8-pin |
| Encoder type | incremental encoder |
| Количество каналов | 1 |
| Подключение энкодера | 1 x A, B, C: 24 V DC, single-ended connection, EN 61131-2, type 1, “0”: 15 V DC, typ. 5 mA |
| Encoder operating voltage | 24 V DC/0.5 A (generated from U S ) |
| Номинальное напряжение | 24 V DC (-15%/+20%) |
| Encoder output current | 0.5 A |
| Input signal | 24 V DC, single-ended |
| Counter | 1 x 16/32 bit switchable |
| Частота среза | 400,000 increments/s (with 4-fold evaluation), corresponding to 100 kHz |
| Квадратурный декодер | 4-fold evaluation |
| Zero-pulse latch | 1 x 16/32 bit switchable |
| Commands | read, set, enable |
| Distributed Clocks | yes |
| Подключение питания | feed: 1 x M8 male socket, 4-pin, a-coded; downstream connection: 1 x M8 female socket, 4-pin, a-coded |
| Потребляемый ток от U S | typ. 130 mA + sensor supply |
| Гальваническая развязка | 500 V |
| Рабочая температура | 0…55°C |
| Температура хранения | -25…+85°C |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Допуски/маркировки | CE, UL |
| Степень защиты/монтажное положение | IP65/66/67 (conforms to EN 60529)/variable |
| Материал | PA6 (polyamide) |
| Монтаж | 2 fixing holes 3.5 mm diameter for M3 |
