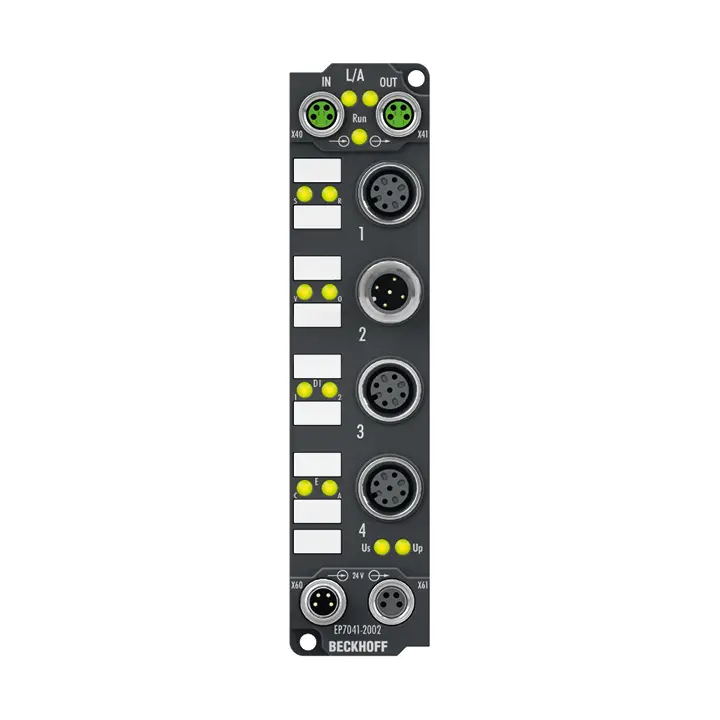

Модуль EP7041-2002 EtherCAT Box предназначен для прямого подключения различных шаговых двигателей. Выходные каскады PWM для двух обмоток двигателя в компактном исполнении расположены в модуле совместно с двумя входами для концевых выключателей и охватывают широкий диапазон напряжений и токов. EP7041-2002 может быть...
| Шинный интерфейс | 2 x M8 socket, 4-pin, a-coded, shielded |
|---|---|
| Количество выходов | 1 stepper motor, 1 digital 24 V DC output |
| Количество входов | 2 digital inputs, encoder system (24 V DC encoder) |
| Технология подключения | M12 socket, 5-pin, a-coded |
| Тип нагрузки | 2-phase stepper motor (uni-/bipolar) |
| Номинальное напряжение | 8…48 V DC |
| Выходной ток | 2 x 3.5 A, 2 x 5 A peak current (overload- and short-circuit proof) |
| Distributed Clocks | yes |
| Step frequency | configurable up to 8000 full steps/s |
| Step pattern | 64-fold micro stepping |
| Current controller frequency | approx. 30 kHz |
| Диагностический светодиод | error phase A and B, loss of step/stagnation, power, enable |
| Разрешение | approx. 5000 positions (per revolution, depending on motor and encoder type) |
| Подключение питания | feed: 1 x M8 male socket, 4-pin, a-coded; downstream connection: 1 x M8 female socket, 4-pin, a-coded |
| Гальваническая развязка | 500 V |
| Потребляемый ток от U S | 120 mA |
| Особые характеристики | travel distance control, encoder input, motor supply via plug |
| Вес | approx. 165 g |
| Рабочая температура | -25…+60°C |
| Температура хранения | -40…+85°C |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Степень защиты/монтажное положение | IP65/66/67 (conforms to EN 60529)/variable |
| Допуски/маркировки | CE, CCC, ATEX, IECEx |
| Ex-маркировка | ATEX: II 3 G Ex ec IIC T4 Gc II 3 D Ex tc IIIC T135 °C Dc IECEx: Ex ec IIC T4 Gc Ex tc IIIC T135 °C Dc |
| Материал | PA6 (polyamide) |
| Монтаж | 2 fixing holes 3.5 mm diameter for M3 |
