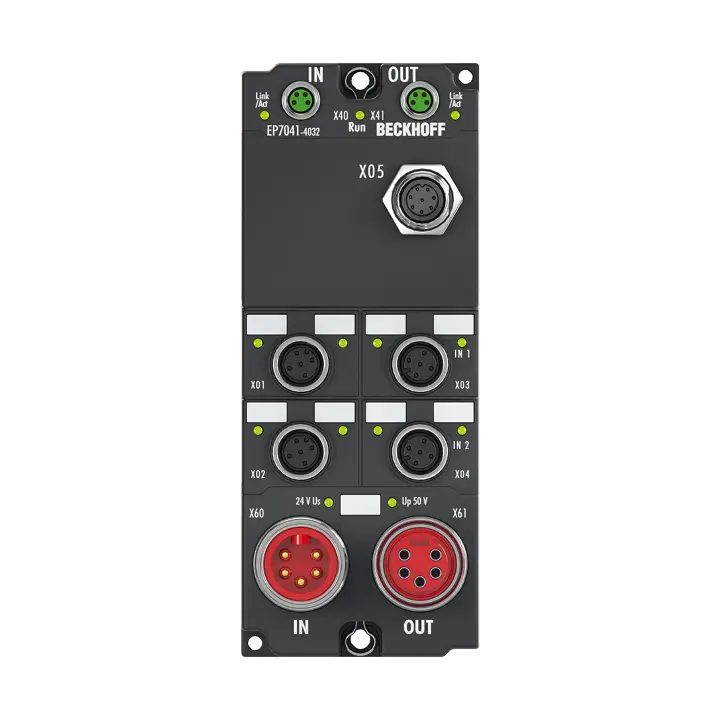

Устройство EP7041-4032 EtherCAT Box предназначено для прямого подключения различных шаговых двигателей. Выходные каскады PWM для двух обмоток двигателя охватывают широкий диапазон напряжений и токов. EP7041-4032 может быть согласован с двигателем и приложением путем изменения всего нескольких параметров. 256-кратное...
| Шинный интерфейс | 2 x M8 socket, 4-pin, a-coded, shielded |
|---|---|
| Количество каналов | 1 stepper motor, 1 x BiSS ® C encoder, 6 digital inputs/ouputs |
| Технология подключения | direct motor connection + feedback |
| Тип нагрузки | 2-phase stepper motor (uni-/bipolar) |
| Номинальное напряжение | 8…48 V DC |
| Supply voltage power | 8…48 V DC (external) |
| Выходной ток | 2 x 3.5 A, 2 x 5 A peak current (overload- and short-circuit proof) |
| Distributed Clocks | yes |
| Step frequency | configurable up to 8000 full steps/s |
| Step pattern | 256-fold micro stepping |
| Current controller frequency | dynamic |
| Диагностический светодиод | error phase A and B, loss of step/stagnation, power, enable |
| Разрешение | max. 64 bit position, 2 bit status, 16 bit CRC |
| Подключение энкодера | BiSS ® C: D+, D-, C+, C-, V, GND |
| Encoder operating voltage | optionally 5 V DC or 9 V DC, 0.5 A total current |
| Подключение питания | feed: 1 x 7/8" plug, 5-pin; downstream connection: 1 x 7/8" socket, 5-pin |
| Гальваническая развязка | 500 V |
| Потребляемый ток от U S | 120 mA |
| Вес | approx. 440 g |
| Рабочая температура | -25…+60°C |
| Температура хранения | -40…+85°C |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Степень защиты/монтажное положение | IP65/66/67 (conforms to EN 60529)/variable |
| Допуски/маркировки | CE, UL (in preparation) |
| Материал | PA6 (polyamide) |
| Монтаж | 2 fixing holes 3.5 mm diameter for M3 |
