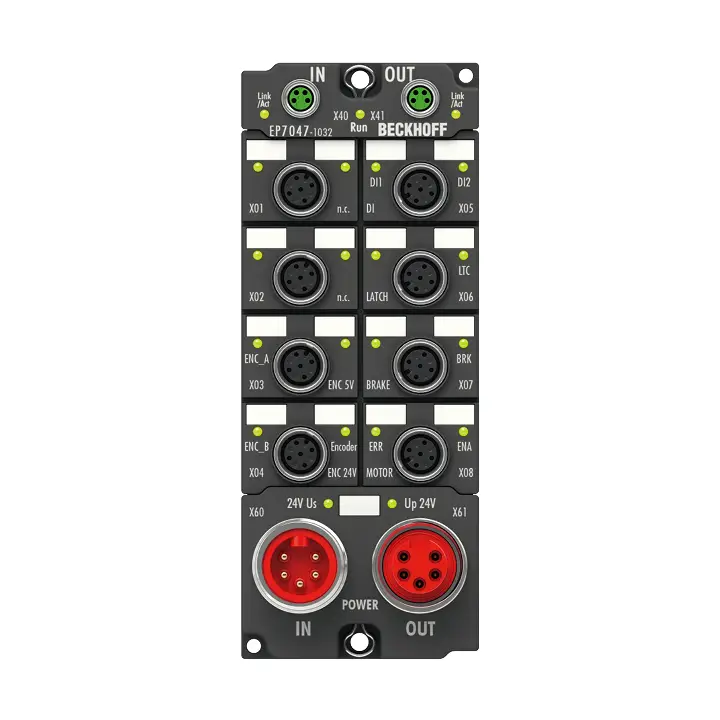

EP7047-1032 EtherCAT Box предназначен для шаговых двигателей среднего диапазона мощности. Выходные каскады PWM охватывают широкий диапазон напряжений и токов. Вместе с двумя входами для концевых выключателей они интегрированы в EtherCAT Box. EP7047-1032 может быть адаптирован к конкретному двигателю и применению путем...
| Шинный интерфейс | 2 x M8 socket, 4-pin, a-coded, shielded |
|---|---|
| Количество выходов | 1 x stepper motor, 1 x motor brake |
| Количество каналов | 1 |
| Количество входов | 2 x end position, 1 x feedback |
| Технология подключения | direct motor connection + feedback |
| Тип нагрузки | 2-phase stepper motor (uni-/bipolar) |
| Номинальное напряжение | 24 V DC |
| Supply voltage power | 8…48 V DC (external) |
| Выходной ток | max. 5.0 A |
| Distributed Clocks | yes |
| Step frequency | configurable up to 16,000 full steps/s |
| Step pattern | 64-fold micro stepping |
| Current controller frequency | approx. 30 kHz |
| Диагностический светодиод | error phase A and B, loss of step/stagnation, power, enable |
| Разрешение | approx. 5000 positions in typ. applications (per revolution) |
| Подключение энкодера | A, B, C, gate/latch |
| Encoder operating voltage | 24 V DC, typ. 20 mA |
| Подключение питания | feed: 1 x 7/8" plug, 5-pin; downstream connection: 1 x 7/8" socket, 5-pin |
| Гальваническая развязка | 500 V |
| Потребляемый ток от U S | 120 mA |
| Особые характеристики | travel distance control, encoder input, vector control |
| Рабочая температура | -25…+60°C |
| Температура хранения | -40…+85°C |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Степень защиты/монтажное положение | IP65/66/67 (conforms to EN 60529)/variable |
| Допуски/маркировки | CE, UL (in preparation) |
| Материал | PA6 (polyamide) |
| Монтаж | 2 fixing holes 3.5 mm diameter for M3; 2 fixing holes 4.5 mm diameter for M4 |
