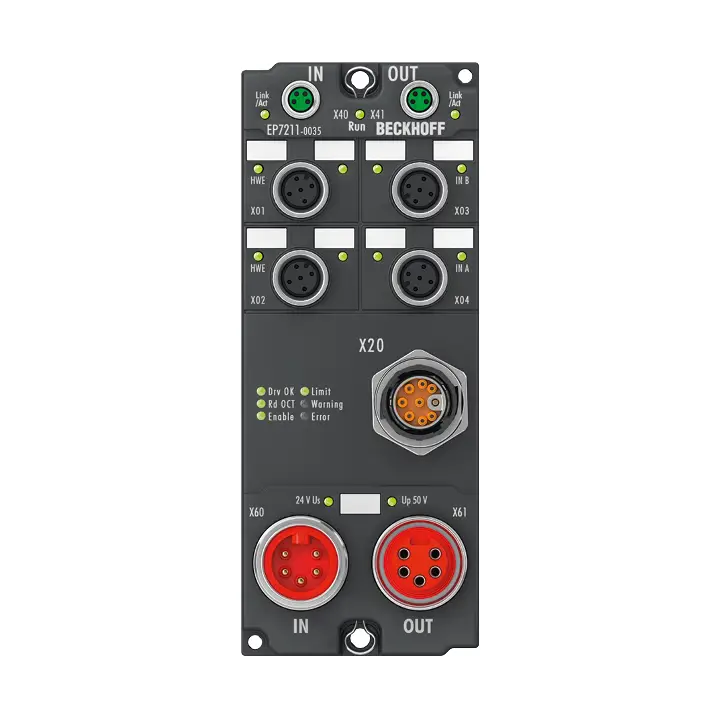

EP7211-0035 servomotor EtherCAT Box со встроенной One Cable Technology (OCT) обеспечивает высокие сервохарактеристики в очень компактном исполнении для двигателей серии AM8100 до 4,5 А (I rms). One Cable Technology объединяет кабель двигателя и систему абсолютной обратной связи в одном кабеле. Встроенная электронная...
| Шинный интерфейс | 2 x M8 socket, 4-pin, a-coded, shielded |
|---|---|
| Технология | compact drive technology |
| Количество выходов | 1 x servomotor, 1 x motor brake |
| Количество каналов | 1 |
| Количество входов | 2 x end position, 1 x feedback, 1 x HWE |
| Технология подключения | direct motor connection with OCT |
| Тип нагрузки | permanent magnet synchronous motor (PMSM) |
| Supply voltage power | 8…48 V DC (external) |
| Distributed Clocks | yes |
| Output current (rms) | 4.5 A |
| Peak current (rms) | max. 9.0 A for 1 s |
| PWM clock frequency | 16 kHz |
| Current controller frequency | 32 kHz |
| Rotating field frequency | 0…599 Hz |
| Rated speed controller frequency | 16 kHz |
| Подключение питания | feed: 1 x 7/8" plug, 5-pin; downstream connection: 1 x 7/8" socket, 5-pin |
| Гальваническая развязка | 500 V |
| Потребляемый ток от U S | 120 mA |
| Output voltage motor brake | 24 V DC |
| Output current motor brake | max. 0.5 A |
| Realization STO | hard-wired via safe output |
| Safe stop functions | Safe Torque Off (STO) |
| Время реакции на неисправность | see documentation |
| Особые характеристики | compact and system-integrated, absolute feedback, One Cable Technology (OCT), plug and play, STO (Safe Torque Off), preset drive profile CiA DS402 |
| Вес | approx. 500 g |
| Рабочая температура | -25…+60°C |
| Температура хранения | -40…+85°C |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Степень защиты/монтажное положение | IP65/66/67 (conforms to EN 60529)/variable |
| Допуски/маркировки | CE, UL, TÜV SÜD |
| Материал | PA6 (polyamide) |
| Монтаж | 2 fixing holes 3.5 mm diameter for M3; 2 fixing holes 4.5 mm diameter for M4 |
