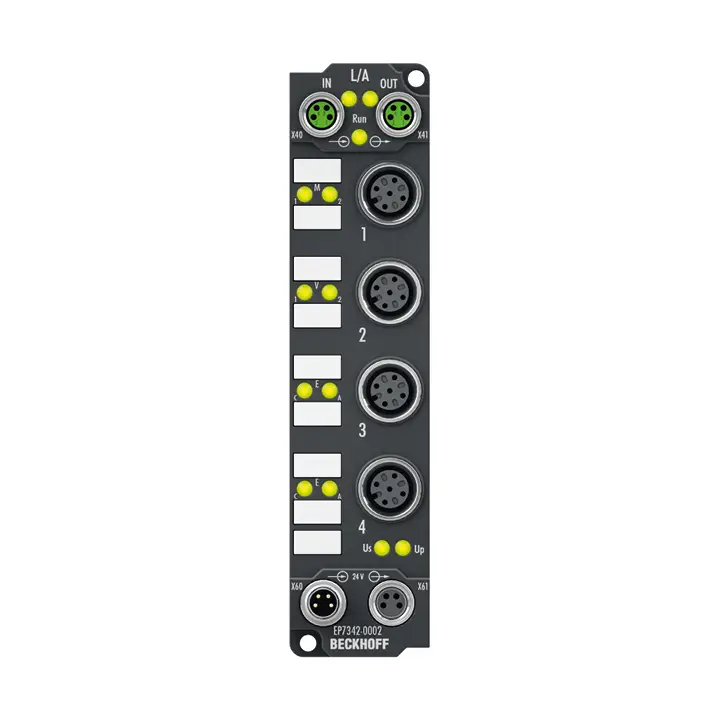

EP7342-0002 EtherCAT Box обеспечивает непосредственное управление двумя двигателями постоянного тока. Скорость или положение задается устройством автоматизации посредством 16-битного значения. При подключении инкрементального энкодера (24 В DC, несимметричный сигнал) может быть реализована простая сервоприводная ось....
| Шинный интерфейс | 2 x M8 socket, 4-pin, a-coded, shielded |
|---|---|
| Количество выходов | 2 |
| Технология подключения | M12 socket, 5-pin, a-coded |
| Номинальное напряжение нагрузки | 8…48 V DC |
| Тип нагрузки | DC brush motor, inductive |
| Номинальное напряжение | 8…48 V DC |
| Выходной ток | per channel max. 3.5 A (short-circuit proof, common thermal overload warning for both output stages) |
| Distributed Clocks | yes |
| PWM clock frequency | 32 kHz with 180° phase shift each |
| Коэффициент заполнения | 0…100% (voltage-controlled) |
| Разрешение | max. 10 bit current, 16 bit speed |
| Подключение питания | feed: 1 x M8 male socket, 4-pin, a-coded; downstream connection: 1 x M8 female socket, 4-pin, a-coded |
| Гальваническая развязка | 500 V |
| Конфигурация | adaptation and optimisation of the respective motor via the controller |
| Потребляемый ток от U S | 120 mA |
| Особые характеристики | travel distance control, encoder input |
| Вес | approx. 165 g |
| Рабочая температура | -25…+60°C |
| Температура хранения | -40…+85°C |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Степень защиты/монтажное положение | IP65/66/67 (conforms to EN 60529)/variable |
| Допуски/маркировки | CE, CCC, ATEX, IECEx |
| Ex-маркировка | ATEX: II 3 G Ex ec IIC T4 Gc II 3 D Ex tc IIIC T135 °C Dc IECEx: Ex ec IIC T4 Gc Ex tc IIIC T135 °C Dc |
| Материал | PA6 (polyamide) |
| Монтаж | 2 fixing holes 3.5 mm diameter for M3 |
