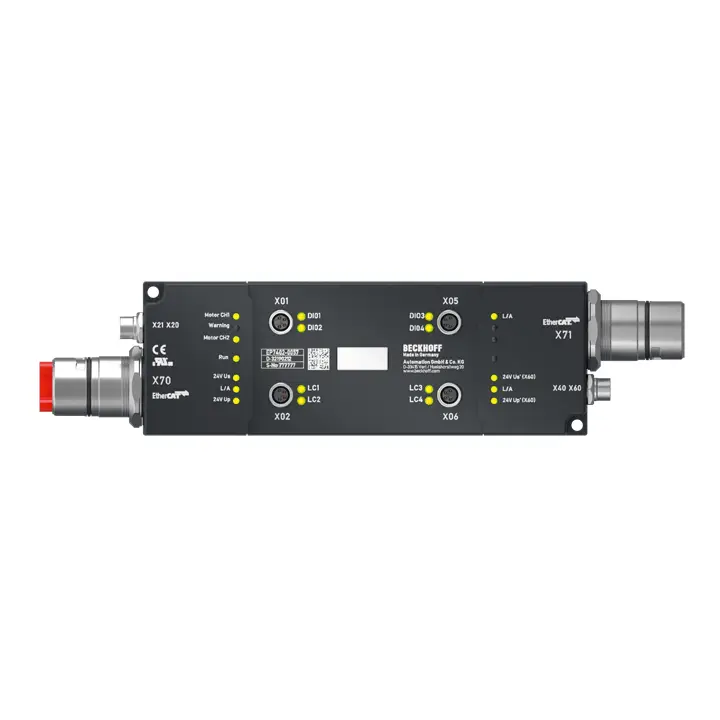

EP7402-0057 EtherCAT Box имеет два выхода со встроенным контроллером MDR для прямого подключения роликовых двигателей конвейера 24 V DC или других двигателей BLDC с током до 3,5 A. Восемь дополнительных цифровых входов/выходов обеспечивают подключение, например, фотоэлектрических датчиков и связь между модулями Box в...
| Шинный интерфейс | 2 x B23 ENP, shielded, bayonet fitting |
|---|---|
| Технология | motor controller for roller conveyor systems |
| Количество каналов | 2 motor rollers, 8 digital inputs or outputs, 1 EtherCAT junction with power transmission |
| Номинальное напряжение нагрузки | 24 V DC (-15%/+20%) |
| Тип нагрузки | BLDC |
| Supply voltage electronics | 24 V DC (-15%/+20%) |
| Supply voltage power | 18…24 V DC |
| Distributed Clocks | – |
| Макс. выходной ток | 0.5 A/24 V DC per digital channel, individually short-circuit proof |
| Output current (rms) | 3.5 A |
| Peak current (rms) | 12.0 A |
| Input/output connections | M8 x 1, 4-pin, a-coded |
| “0” signal voltage | 0…9.6 V |
| “1” signal voltage | 10…30 V |
| Rotating field frequency | 599 Hz |
| Питание датчика | from U S , max. 0.5 A total, short-circuit proof |
| Подключение питания | feed: 1 x B23 ENP, 5G4; downstream connection: 1 x B23 ENP, 5G4, power transmission 30 A |
| Гальваническая развязка | 500 V |
| Потребляемый ток от U S | typ. 150 mA |
| Особые характеристики | compact integration, comprehensive current/voltage diagnostics |
| Вес | approx. 750 g |
| Рабочая температура | -25…+60°C |
| Температура хранения | -40…+85°C |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Степень защиты/монтажное положение | IP65/66/67 (conforms to EN 60529)/variable |
| Допуски/маркировки | CE, UL |
| Материал | PA6 (polyamide) |
| Монтаж | 2 fixing holes 3.5 mm diameter for M3; 2 fixing holes 4.5 mm diameter for M4 |
