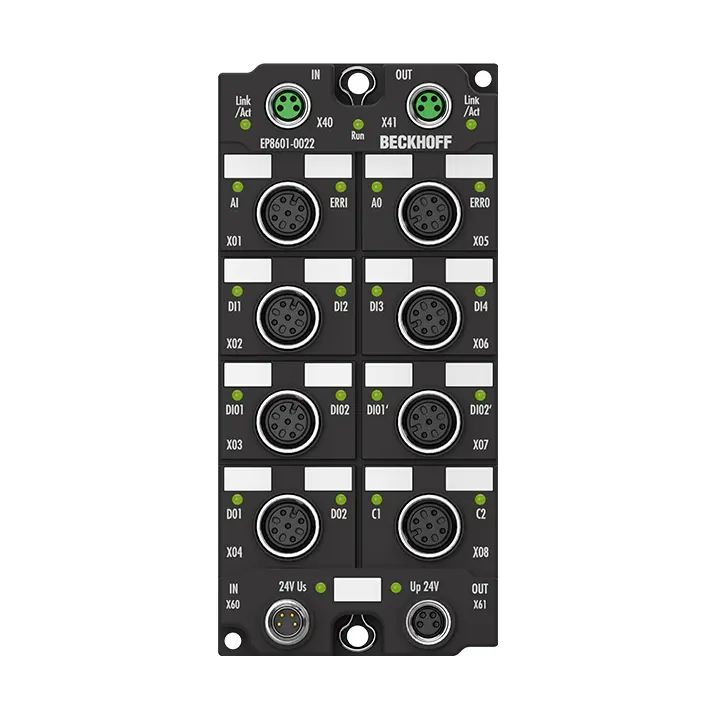

Модуль EP8601-0022 EtherCAT Box предлагает комбинацию различных входов и выходов и девять различных типов сигналов. Помимо цифровых входов и выходов имеется также один аналоговый вход и один аналоговый выход, которые конфигурируются как токовый сигнал или сигнал напряжения с 12-битным разрешением. Цифровые входы с...
| Шинный интерфейс | 2 x M8 socket, 4-pin, a-coded, shielded |
|---|---|
| Входной фильтр | configurable (1 µs, 0.1 ms, 0.5 ms, 1 ms, 3 ms, 10 ms, 20 ms) |
| Технология подключения | M12, screw type |
| Питание датчика | from control voltage U S |
| Actuator supply | from the auxiliary voltage U P |
| Гальваническая развязка | 500 V |
| Вес | approx. 250 g |
| Рабочая температура | -25…+60°C |
| Температура хранения | -40…+85°C |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Степень защиты/монтажное положение | IP65/66/67 (conforms to EN 60529)/variable |
| Допуски/маркировки | CE, UL |
| Спецификация | EN 61131-2, type 1, “0”: 11 V DC, typ. 3 mA |
| Количество счетчиков | max. 1 |
| Номинальное напряжение | 24 V DC (-15%/+20%) |
| Сигнальное напряжение «0» | -3…+5 V (EN 61131-2, type 3) |
| Сигнальное напряжение «1» | 11…30 V (EN 61131-2, type 3) |
| Входной ток | typ. 3 mA (EN 61131-2, type 1/3) |
| Counting frequency | max. 100 kHz |
| Разрядность счетчика | 32 bit |
| Особые характеристики | set counter, lock, switch output |
| Спецификация | EN 61131-2, type 1, “0”: 11 V DC, typ. 3 mA |
| Количество каналов | 1 |
| Подключение энкодера | 1 x A, B: 24 V DC, single-ended connection, EN 61131-2, type 1, “0”: 11 V DC, typ. 3 mA |
| Дополнительные входы | latch/gate input, 24 V DC |
| Counter | 32 bit |
| Частота среза | 400,000 increments/s (with 4-fold evaluation), corresponding to 100 kHz |
| Квадратурный декодер | 4-fold evaluation |
| Особые характеристики | set counter, lock, save, switch output |
| Спецификация | EN 61131-2, type 1, “0”: 11 V DC, typ. 3 mA |
| Количество выходов | max. 4 |
| Номинальное напряжение | 24 V DC (-15%/+20%) |
| Тип нагрузки | ohmic, inductive, lamp load |
| Макс. выходной ток | 0.5 A (short-circuit proof) per channel |
| Ток короткого замыкания | typ. < 2 A |
| Защита от обратной полярности | yes |
| Энергия отключения | < 150 mJ/channel |
| Спецификация | EN 61131-2, type 1, “0”: 11 V DC, typ. 3 mA |
| Количество выходов | max. 2 |
| Номинальное напряжение | 24 V DC (-15%/+20%) |
| Тип нагрузки | ohmic, inductive, lamp load |
| Макс. выходной ток | 0.5 A (short-circuit proof) per channel |
| Ток короткого замыкания | typ. < 2 A |
| Base frequency | 20 Hz…25 kHz |
| Коэффициент заполнения | 0…100% (pulse duration T ON > 750 ns, pause duration T OFF > 500 ns) |
| Разрешение | 16 bit |
| Время преобразования | ~ 1 ms |
| Разрешение | 12 bit (16 bit presentation incl. sign) |
| Тип сигнала | single-ended |
| Внутреннее сопротивление | voltage input: > 200 kΩ current input: 33 Ω typ. |
| Номинальный диапазон измерения | -10/0…+10 V | -20/0/+4…+20 mA |
| Технический диапазон измерения | -10.73…+10.73 V | -21.47…+21.47 mA |
| Частота среза входного фильтра | 1 kHz |
| Электрическая прочность | max. 30 V (voltage and current measurement) |
| Особые характеристики | U/I parameterizable, ExtendedRange, standard and compact process image, FIR/IIR filter activatable |
| Время преобразования | ~ 500 µs |
| Разрешение | 12 bit (16 bit presentation incl. sign) |
| Номинальный диапазон измерения | -10/0…+10 V | 0/+4…+20 mA |
| Технический диапазон измерения | -10.73…+10.73 V | 0…+21.47 mA |
| Нагрузка | voltage output: > 5 kΩ (short-circuit proof) current output: < 350 Ω (short-circuit proof) |
| Материал | PA6 (polyamide) |
| Монтаж | 2 fixing holes 3.5 mm diameter for M3; 2 fixing holes 4.5 mm diameter for M4 |
