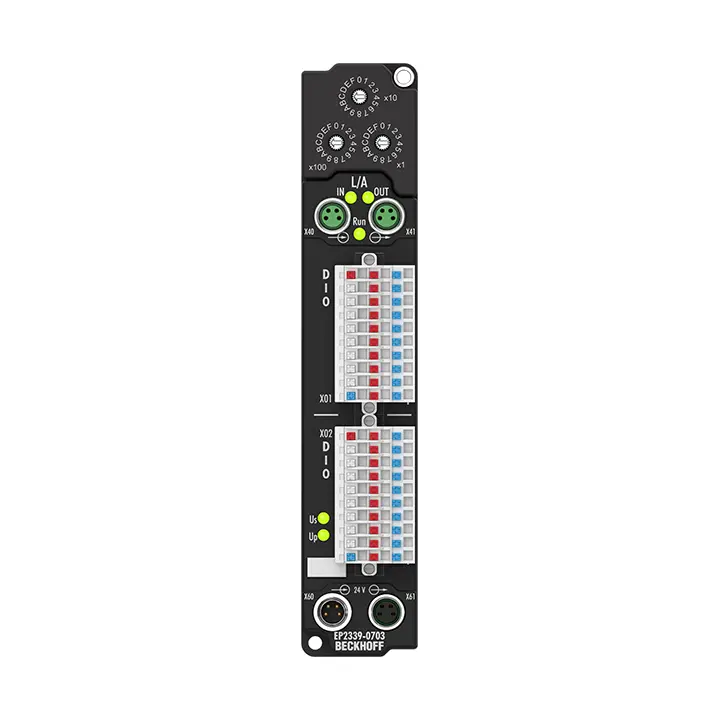

EP2339-0703 EtherCAT Box имеет 16 цифровых каналов, каждый из которых может работать как вход или выход. Настраивать, должен ли канал использоваться как вход или выход, не требуется; входная цепь постоянно внутренне подключена к выходному драйверу, поэтому установленный выход автоматически отображается во входном...
| Номинальное входное напряжение | 24 V DC (-15%/+20%) |
|---|---|
| Входной фильтр | 3 ms |
| Сигнальное напряжение «0» | -3…+5 V (EN 61131-2, type 3) |
| Сигнальное напряжение «1» | 11…30 V (EN 61131-2, type 3) |
| Входной ток | typ. 3 mA (EN 61131-2, type 3) |
| Питание датчика | from load supply voltage, max. 0.5 A, short-circuit proof in total |
| Номинальное напряжение нагрузки | 24 V DC (-15%/+20%) |
| Макс. выходной ток | 0.5 A per channel, individually short-circuit proof, ∑ 4 A |
| Времена переключения | typ. T ON : 25 µs, typ. T OFF : 75 µs |
| Ток короткого замыкания | typ. 1.5 A |
| Шинный интерфейс | 2 x M8 socket, 4-pin, a-coded, shielded |
| Number of configurable IDs | 4096 |
| Количество каналов | 16 digital inputs or outputs |
| Input/output connections | connector with spring-loaded technology |
| Distributed Clocks | yes |
| Ток вспомогательного питания | typ. 20 mA + load |
| Потребляемый ток от U S | 120 mA |
| Подключение питания | feed: 1 x M8 male socket, 4-pin, a-coded; downstream connection: 1 x M8 female socket, 4-pin, a-coded |
| Гальваническая развязка | 500 V |
| Вес | approx. 200 g |
| Рабочая температура | -25…+60°C |
| Температура хранения | -40…+85°C |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Степень защиты/монтажное положение | IP20/variable |
| Допуски/маркировки | CE, UL |
| Материал | PA6 (polyamide) |
| Монтаж | 2 fixing holes 3.5 mm diameter for M3 |
