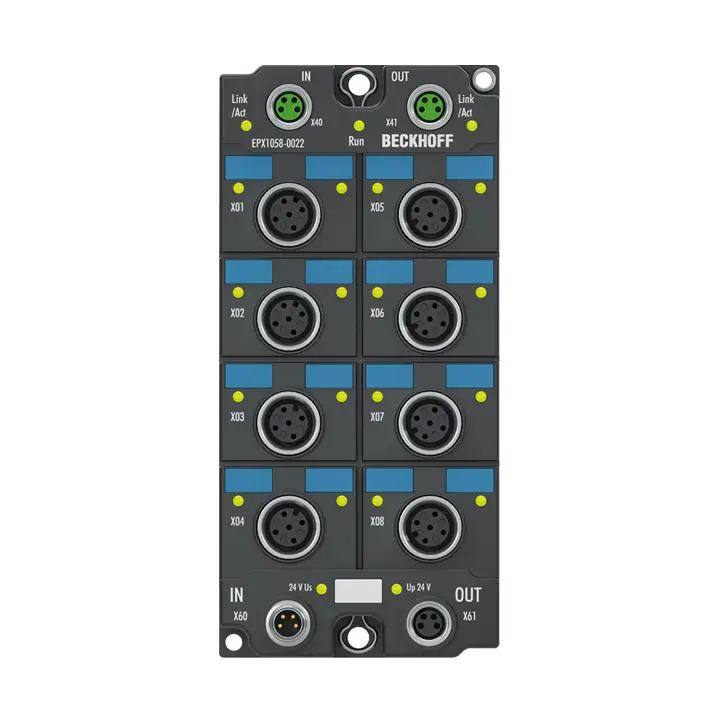

EPX1058-0022 | Beckhoff | EtherCAT Box, 8-канальный цифровой вход, NAMUR, M12, Ex i

EPX1058-0022 EtherCAT Box регистрирует сигналы от полевых устройств NAMUR согласно IEC 60947-5-6. Датчики питаются напряжением 8,2 V и возвращают диагностируемый токовый сигнал. Таким образом, помимо коммутационного состояния, могут обнаруживаться обрыв провода или короткое замыкание. Светодиоды индицируют состояние...

Технические характеристики

Шинный интерфейс	2 x M8 socket, 4-pin, a-coded, shielded
Спецификация	NAMUR (IEC 60947-5-6)
Количество входов	8
Входные подключения	M12 x 1, 5-pin, A-coded
Технология подключения	2-wire
Open circuit voltage	typ. 8.2 V DC
Signal current “0”	≤ 1.2 mA
Signal current “1”	≥ 2.1 mA
Switching hysteresis	typ. 300 µA
Ток короткого замыкания	typ. 7 mA
Fault detection	I ≤ 200 µA (cable break), I ≥ 6.3 mA (short circuit)
Max. switching frequency	1 kHz
Подключение питания	feed: 1 x M8 male socket, 4-pin, a-coded; downstream connection: 1 x M8 female socket, 4-pin, a-coded
Питание датчика	from load supply voltage U P
Потребляемый ток от U S	50 mA
Особые характеристики	can be parameterized by channel: NAMUR NO/NC, potential-free contacts NO/NC
Вес	approx. 250 g
Рабочая температура	-25…+70°C
Температура хранения	-40…+85°C
Устойчивость к вибрации/ударам	conforms to EN 60068-2-6/EN 60068-2-27
ЭМС	помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4
Степень защиты/монтажное положение	IP65/66/67 (conforms to EN 60529)/variable
Допуски/маркировки	CE, UL, ATEX, IECEx
Ex-маркировка	ATEX: II 3(1)G Ex ec [ia Ga] IIC T4 Gc II 3(1)D Ex tc [ia Da] IIIC T135 °C Dc I (M1) [Ex ia Ma] I IECEx: Ex ec [ia Ga] IIC T4 Gc Ex tc [ia Da] IIIC T135 °C Dc [Ex ia Ma] I
Материал	PA6 (polyamide)
Монтаж	2 fixing holes 3.5 mm diameter for M3; 2 fixing holes 4.5 mm diameter for M4
