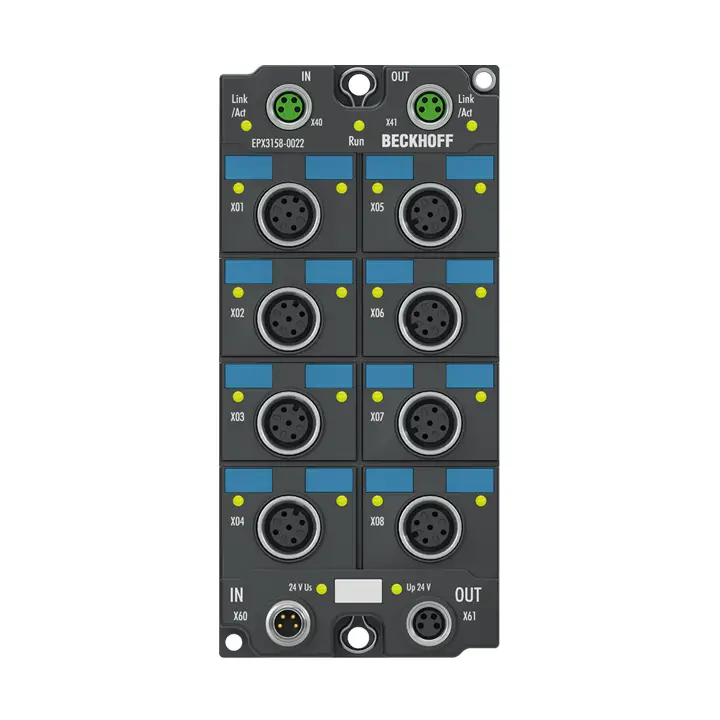

EPX3158-0022 EtherCAT Box обеспечивает прямое подключение искробезопасных полевых устройств, расположенных во взрывоопасных зонах, классифицированных как зоны 0/20 или 1/21. Он питает измерительные преобразователи, расположенные в полевых условиях, и передает их аналоговые измерительные сигналы на устройство...
| Шинный интерфейс | 2 x M8 socket, 4-pin, a-coded, shielded |
|---|---|
| Количество входов | 8 (single-ended) |
| Входные подключения | M12 x 1, 5-pin, A-coded |
| Технология подключения | 2-, 3-wire |
| Сигнальный ток | 4…20 mA |
| Время преобразования | typ. 1 ms |
| Разрешение | 16 bit (incl. sign) |
| Внутреннее сопротивление | typ. 100 Ω |
| Погрешность/неопределенность измерения | < ±0.3% (relative to full scale value) |
| Частота среза входного фильтра | 5 kHz |
| Номинальное напряжение | 24 V DC |
| Distributed Clocks | yes |
| Входной фильтр | configurable |
| Питание датчика | from load supply voltage U P |
| Потребляемый ток от U S | 50 mA |
| Подключение питания | feed: 1 x M8 male socket, 4-pin, a-coded; downstream connection: 1 x M8 female socket, 4-pin, a-coded |
| Особые характеристики | standard and compact process image, activatable FIR/IIR filters, limit value monitoring, NE43 NAMUR |
| Вес | approx. 250 g |
| Рабочая температура | -25…+70°C |
| Температура хранения | -40…+85°C |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Степень защиты/монтажное положение | IP65/66/67 (conforms to EN 60529)/variable |
| Допуски/маркировки | CE, UL, ATEX, IECEx |
| Ex-маркировка | ATEX: II 3(1)G Ex ec [ia Ga] IIC T4 Gc II 3(1)D Ex tc [ia Da] IIIC T135 °C Dc I (M1) [Ex ia Ma] I IECEx: Ex ec [ia Ga] IIC T4 Gc Ex tc [ia Da] IIIC T135 °C Dc [Ex ia Ma] I |
| Материал | PA6 (polyamide) |
| Монтаж | 2 fixing holes 3.5 mm diameter for M3; 2 fixing holes 4.5 mm diameter for M4 |
