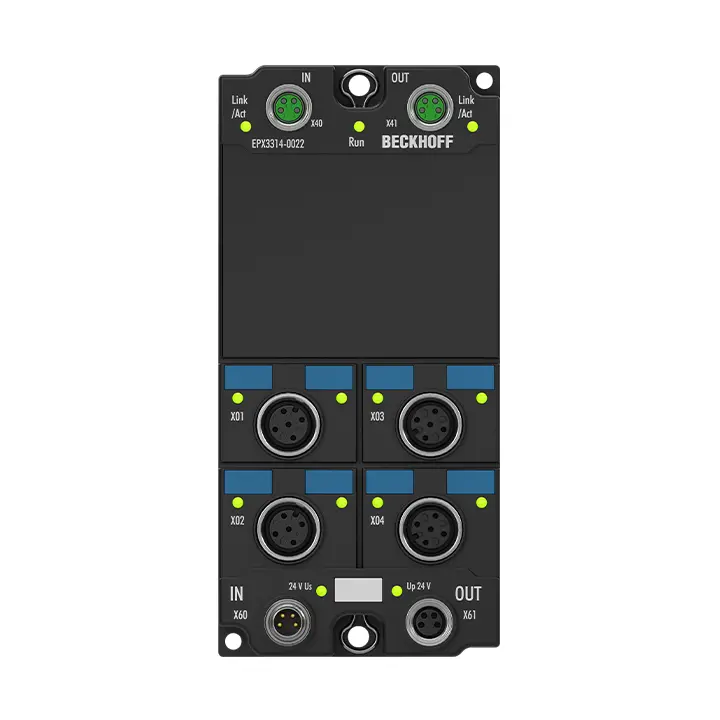

Модуль Box EPX3314-0022 EtherCAT обеспечивает прямое подключение термопар из взрывоопасных зон 0/20 и 1/21. Цепь EPX3314-0022 может работать с датчиками по 2-проводной схеме. Линеаризация выполняется во всем свободно выбираемом диапазоне температур. Обрыв провода сигнализируется светодиодами ошибок. Компенсация...
| Шинный интерфейс | 2 x M8 socket, 4-pin, a-coded, shielded |
|---|---|
| Количество входов | 4 |
| Входные подключения | M12 x 1, 5-pin, A-coded |
| Технология подключения | 2-wire |
| Время преобразования | 10…5000 ms (adjustable, default: 310 ms) |
| Разрешение | 16 bit (incl. sign) |
| Тип датчика | thermocouples type K, J, L, E, T, N, U, B, R, S, C (default: type K) |
| Диапазон измерения | depending on sensor; preset is type K: -270…+1370°C, voltage measurement: ±30…±75 mV, for further types and details see documentation |
| Погрешность/неопределенность измерения | < ±0.3% (relative to full scale value) |
| Входной фильтр | configurable |
| Питание датчика | from load supply voltage U P |
| Потребляемый ток от U S | 30 mA |
| Подключение питания | feed: 1 x M8 male socket, 4-pin; downstream connection: 1 x M8 female socket, 4-pin |
| Особые характеристики | integrated limit value monitoring, digital filters and characteristic curve linearization |
| Вес | approx. 300 g |
| Рабочая температура | -25…+70°C |
| Температура хранения | -40…+85°C |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Степень защиты/монтажное положение | IP65/66/67 (conforms to EN 60529)/variable |
| Допуски/маркировки | CE, UL, ATEX, IECEx |
| Материал | PA6 (polyamide) |
| Монтаж | 2 fixing holes 3.5 mm diameter for M3; 2 fixing holes 4.5 mm diameter for M4 |
