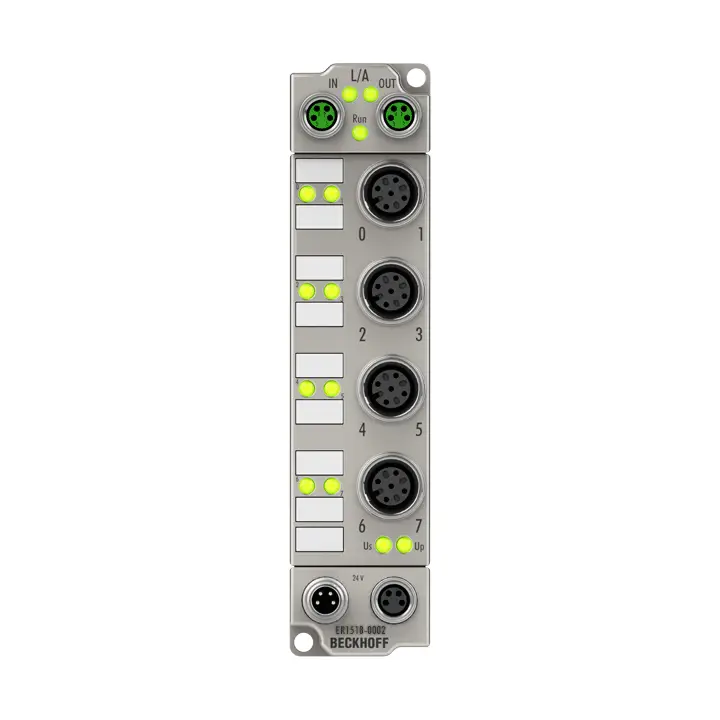

ER1518-0002 EtherCAT Box с цифровыми входами регистрирует двоичные управляющие сигналы с уровня процесса и передает их в гальванически развязанном виде на контроллер. Состояние сигналов отображается светодиодами. Сигналы подключаются через винтовые разъемы M12. Входные фильтры можно настраивать в диапазоне от 0 до 100...
| Шинный интерфейс | 2 x M8 socket, 4-pin, a-coded, shielded |
|---|---|
| Спецификация | EN 61131-2, type 1/3 |
| Количество входов | 8, 2 of which can be used as 32 bit up/down counters |
| Входные подключения | M12 x 1, 5-pin, A-coded |
| Counting frequency | max. 1 kHz |
| Номинальное входное напряжение | 24 V DC (-15%/+20%) |
| Входной фильтр | adjustable 0…100 ms |
| Сигнальное напряжение «0» | -3…+5 V (EN 61131-2, type 3) |
| Сигнальное напряжение «1» | 11…30 V (EN 61131-2, type 3) |
| Входной ток | typ. 3 mA (EN 61131-2, type 3) |
| Distributed Clocks | yes |
| Подключение питания | feed: 1 x M8 male socket, 4-pin, a-coded; downstream connection: 1 x M8 female socket, 4-pin, a-coded |
| Питание датчика | from control voltage, max. 0.5 A per 4 sensors, short-circuit proof |
| Потребляемый ток от U S (без тока датчиков) | 120 mA |
| Гальваническая развязка | 500 V |
| Особые характеристики | adjustable filters |
| Вес | approx. 265 g |
| Рабочая температура | -25…+60°C |
| Температура хранения | -40…+85°C |
| Устойчивость к вибрации/ударам | conforms to EN 60068-2-6/EN 60068-2-27 |
| ЭМС | помехоустойчивость/эмиссия: conforms to EN 61000-6-2/EN 61000-6-4 |
| Степень защиты/монтажное положение | IP65/66/67 (conforms to EN 60529)/variable |
| Допуски/маркировки | CE, UL |
| Материал | zinc die-cast |
| Монтаж | 2 fixing holes 3.5 mm diameter for M3 |
